DT7553L

DT7553L

產品詳情

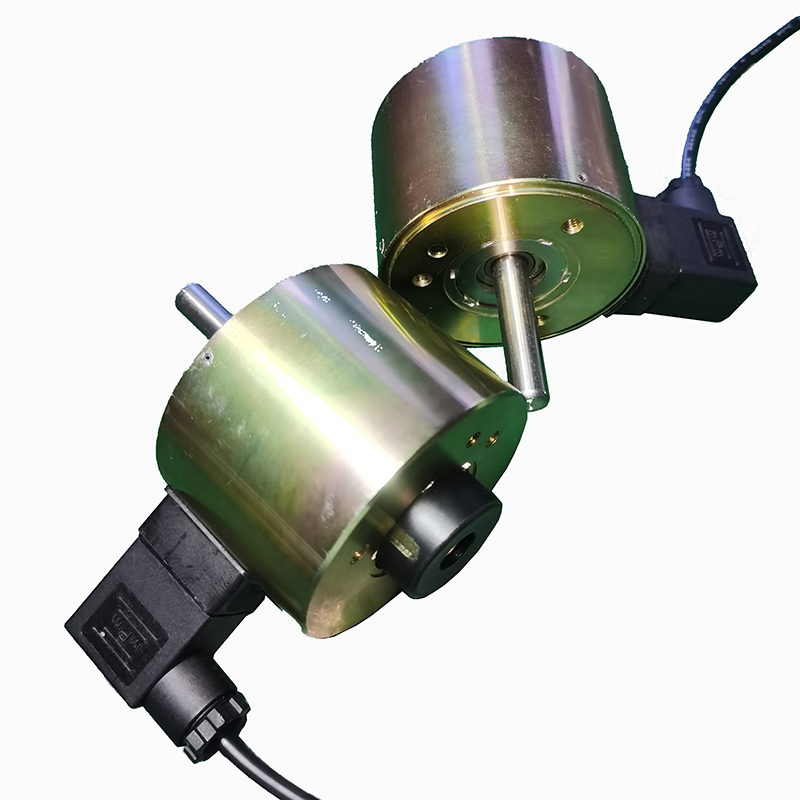

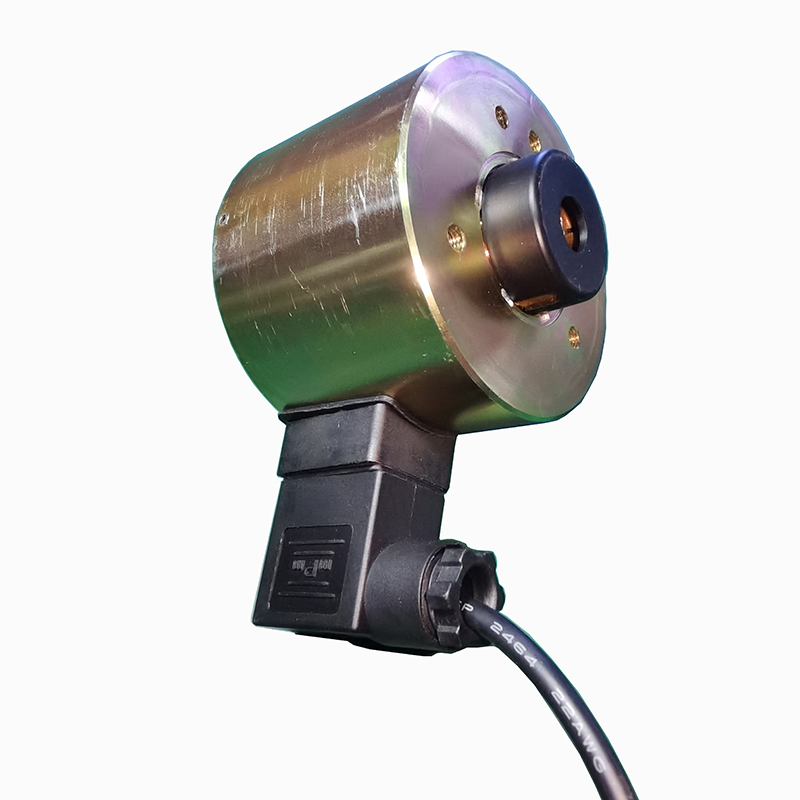

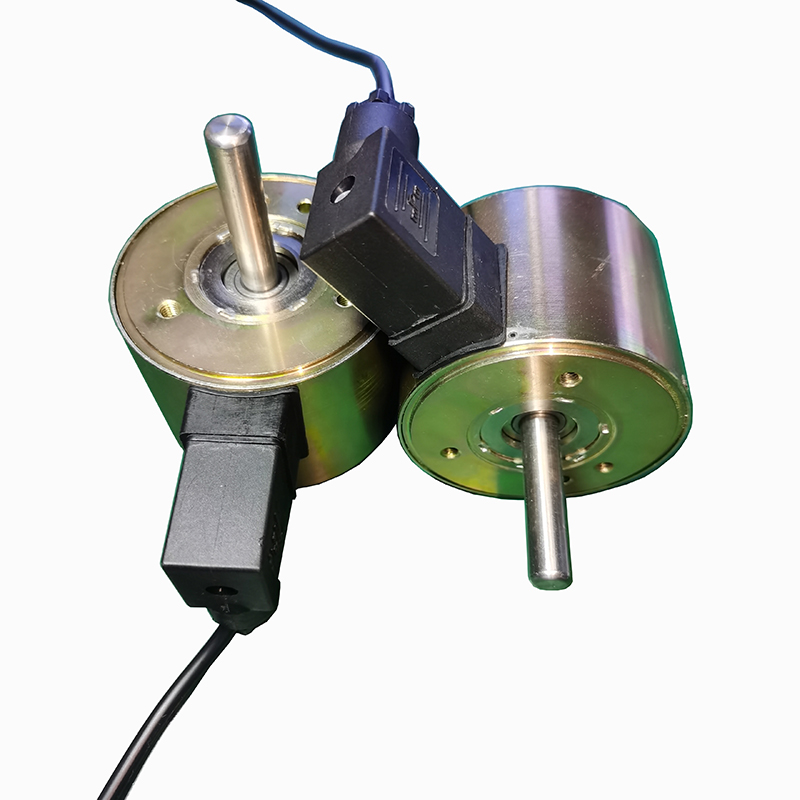

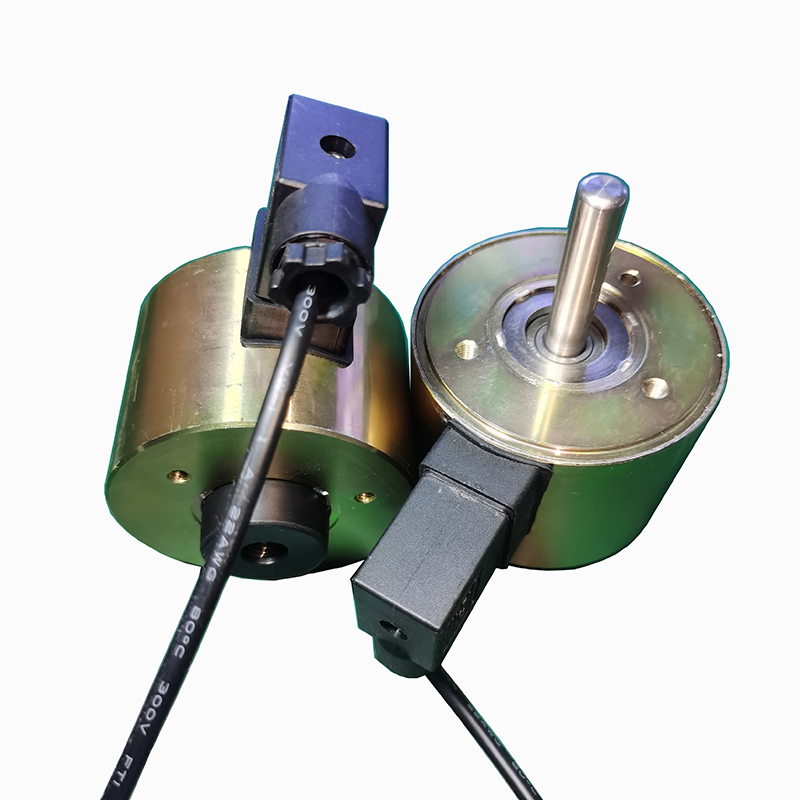

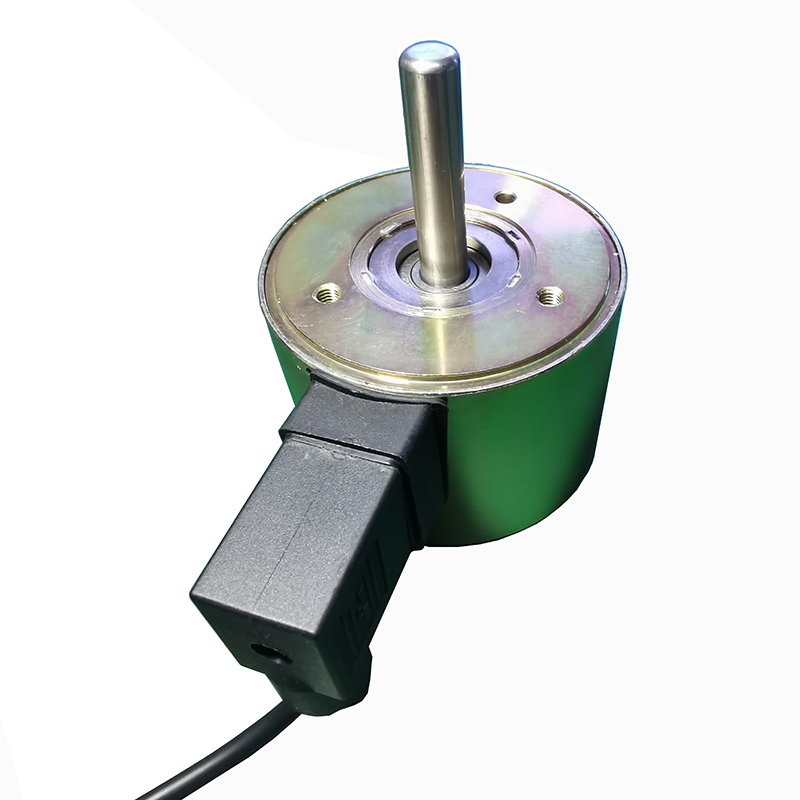

DT7553醫療器械旋轉電磁鐵-90度逆時針旋轉電磁鐵

基本參數：

DT7553旋轉電磁鐵采用斜面轉角結構設計，軛鐵與后蓋均自帶安裝螺紋，安裝尺寸可自定簡單方便，所有零件均采用CNC電腦鑼加工工藝及內置0.08微型調整片具有旋轉角度精度高扭力大等特點。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DT7553旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。

7553軛鐵、前蓋組成磁場傳遞部分；7553線軸、漆包線、電線等構成磁場激發部分；7553的轉子、轉軸組成磁場動作部分。

Ⅱ 工作原理

在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對7553旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

20W

40W

80W

200W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

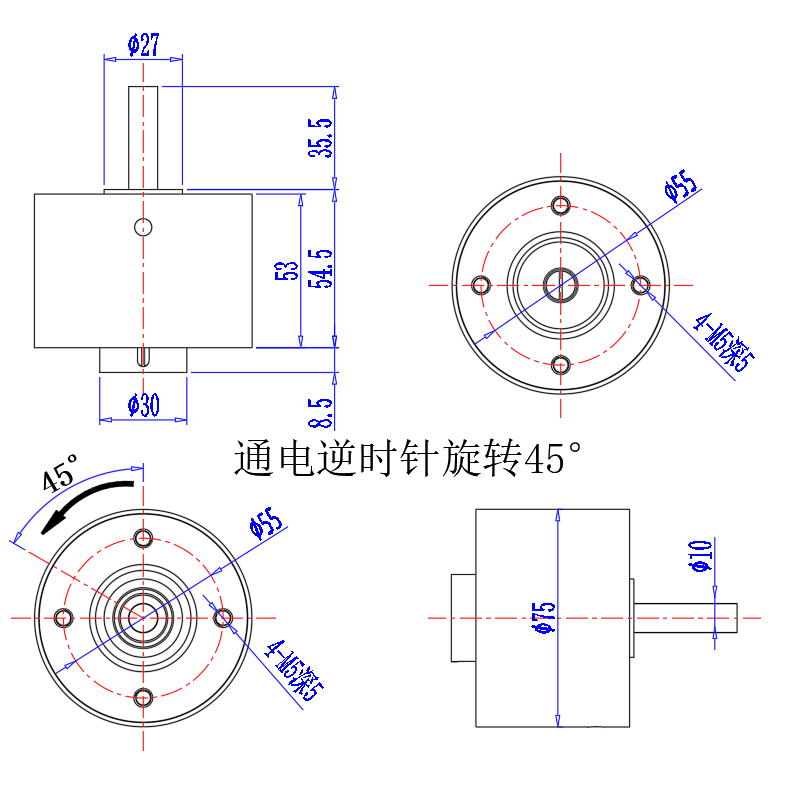

主體尺寸：直徑75mm*高53mm，

旋轉軸直徑：10mm

電壓范圍：DC12V以上

旋轉角度：45°（可定制）

工作樣式：逆時針

旋轉扭力: 5N.cm(扭力與功率有關)

復位方式：彈簧復位
