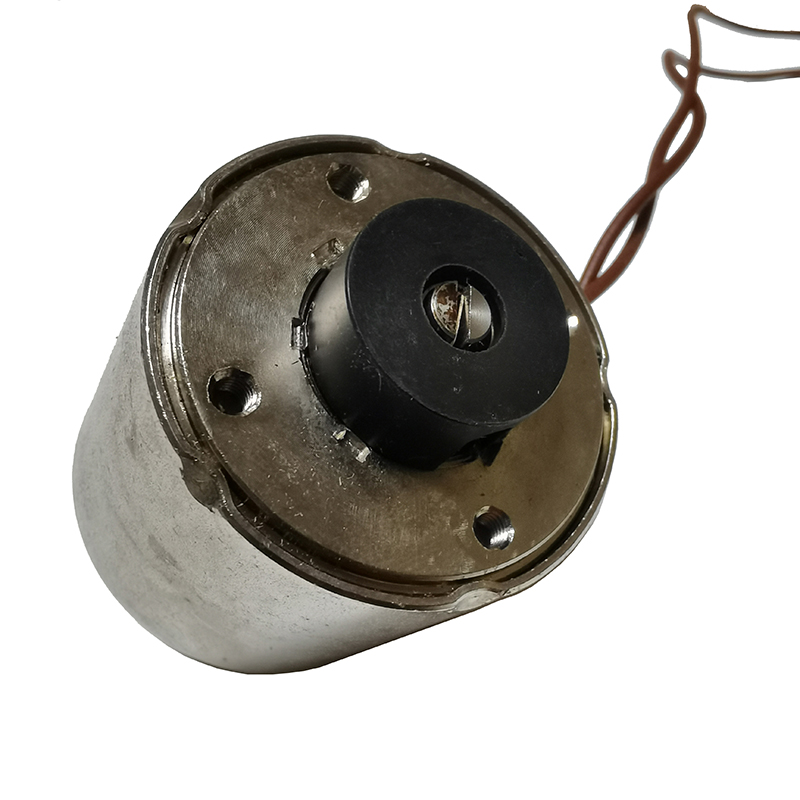

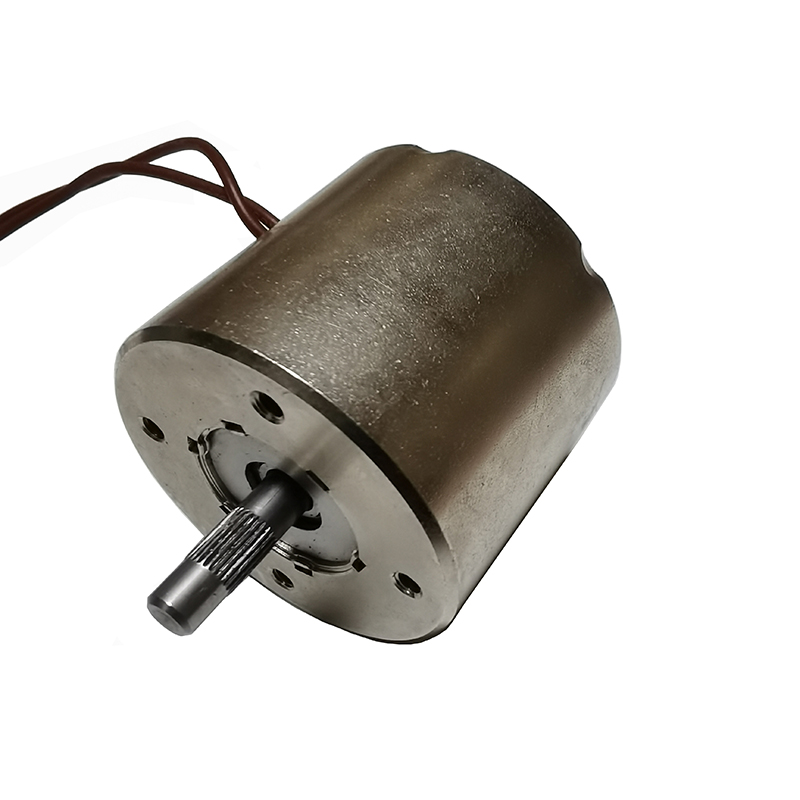

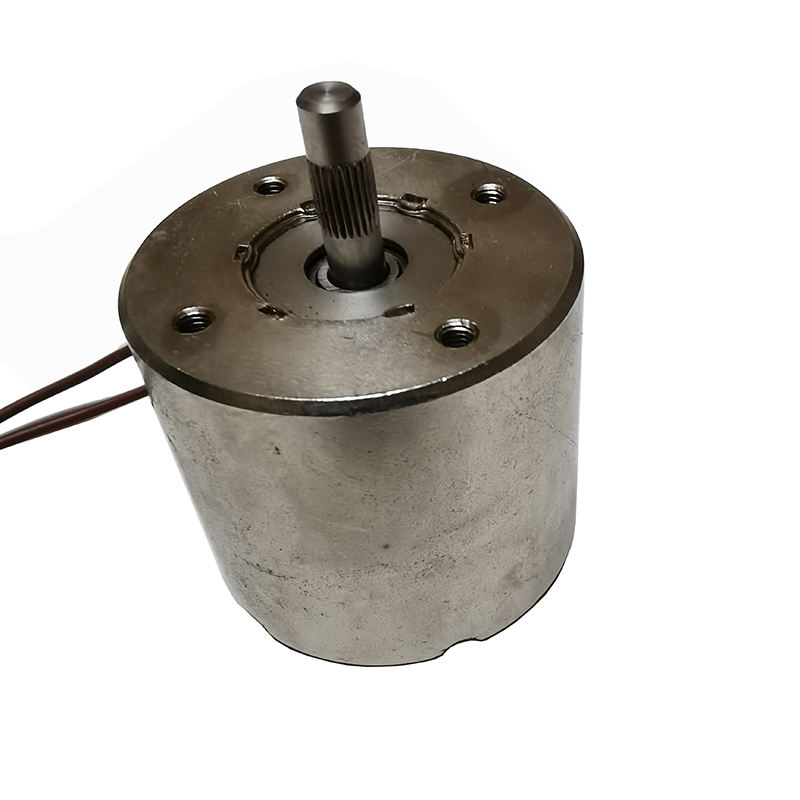

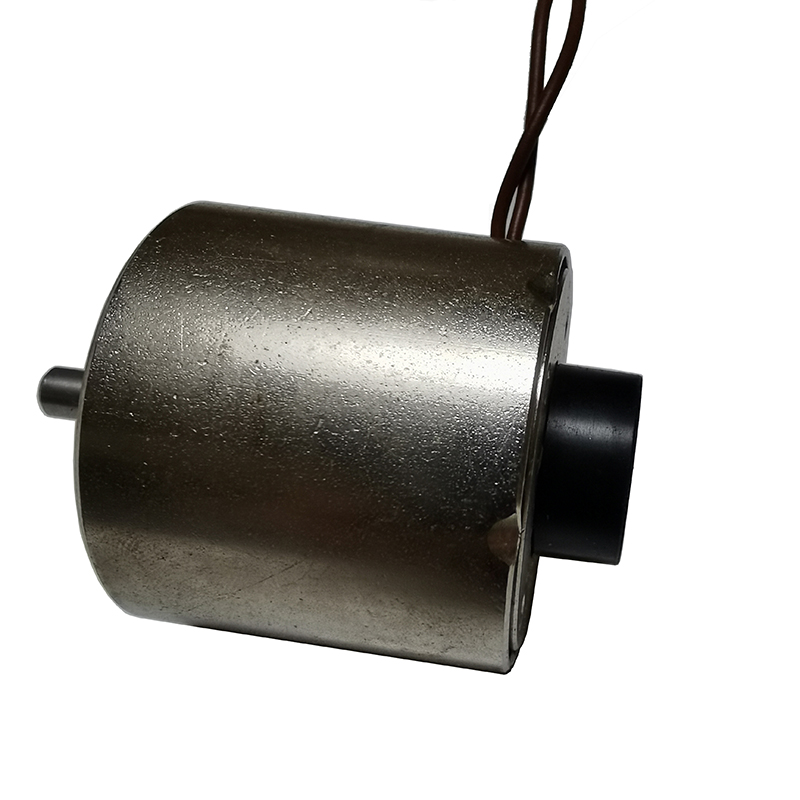

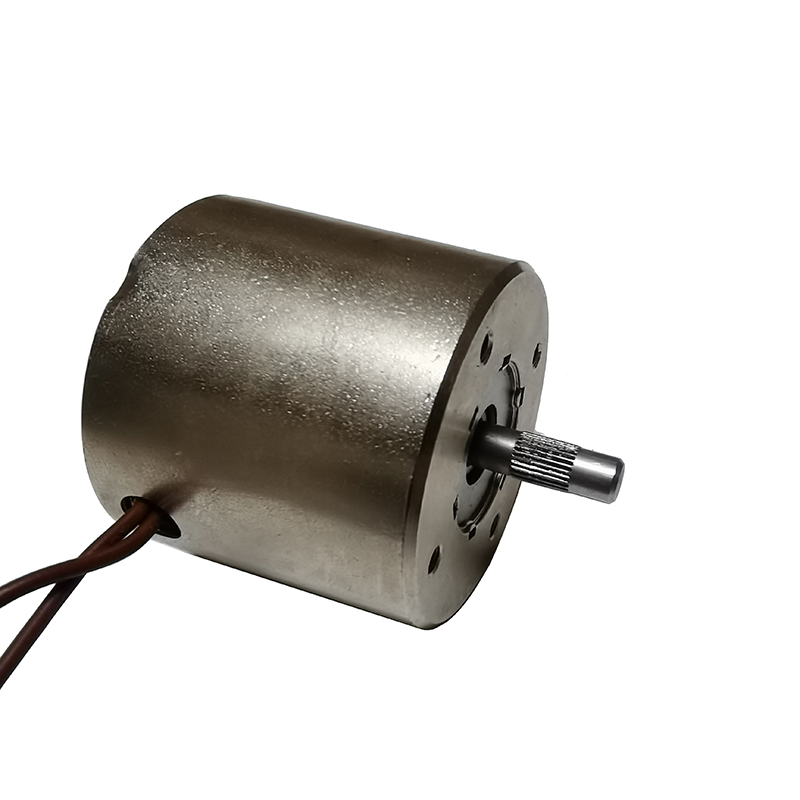

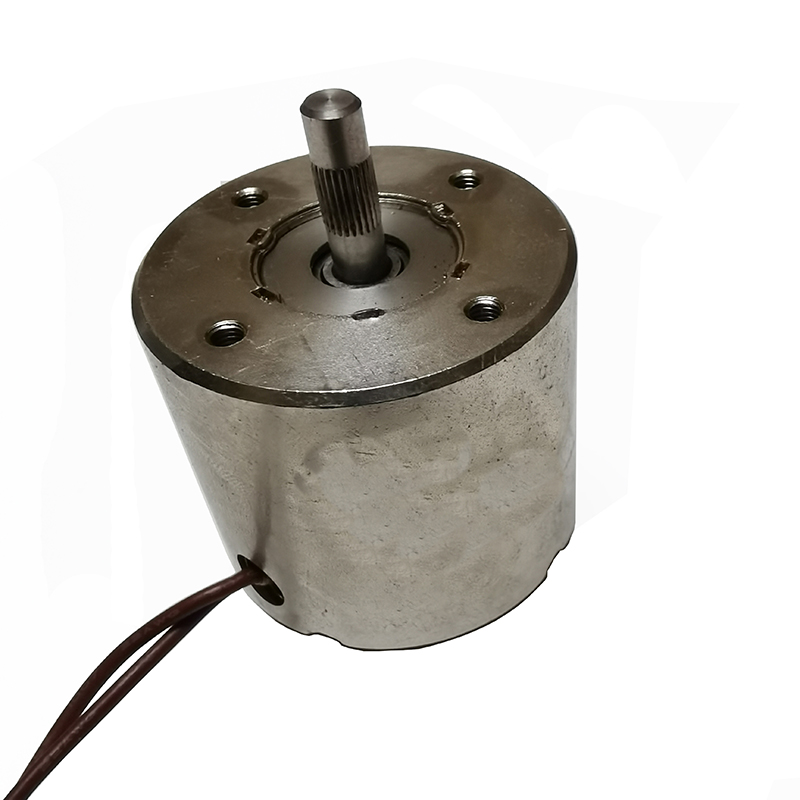

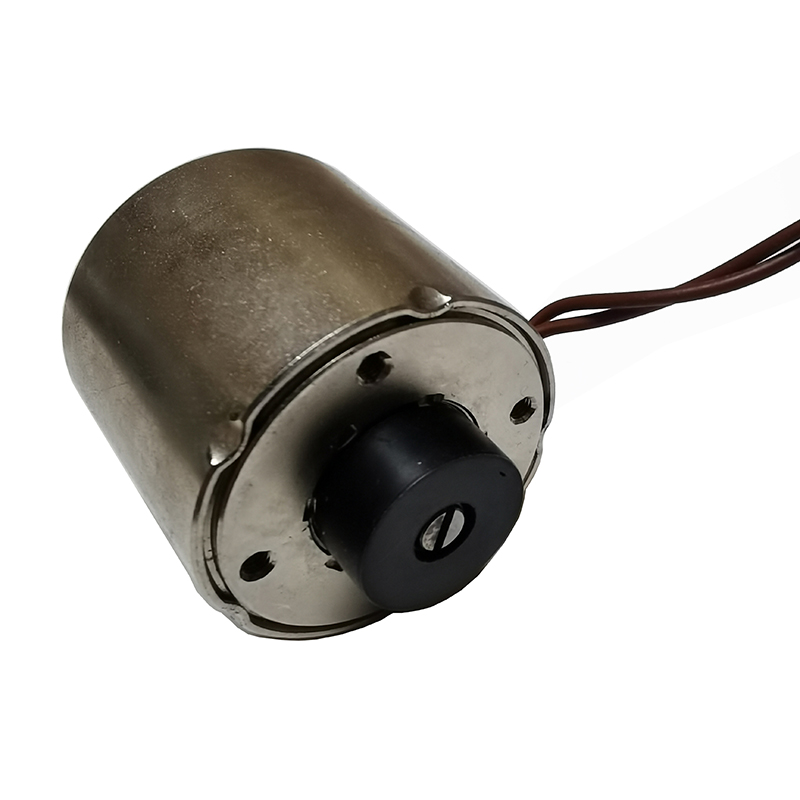

DT4035直通慣穿式雙向旋轉電磁鐵
基本參數：
DT4035旋轉電磁鐵采用斜面轉角結構設計，旋轉方向可根據需要加工制作；產品采用螺紋安裝方式間距可自定，，內置雙軸承配合長久耐用，轉軸整體式SUS303加工而成強度好。適合各類游藝機、分選機等。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DT4035旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。
4035軛鐵、前蓋組成磁場傳遞部分；4035線軸、漆包線、電線等構成磁場激發部分；4035的轉子、轉軸組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對4035旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 7W | 14W | 28W | 70W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹

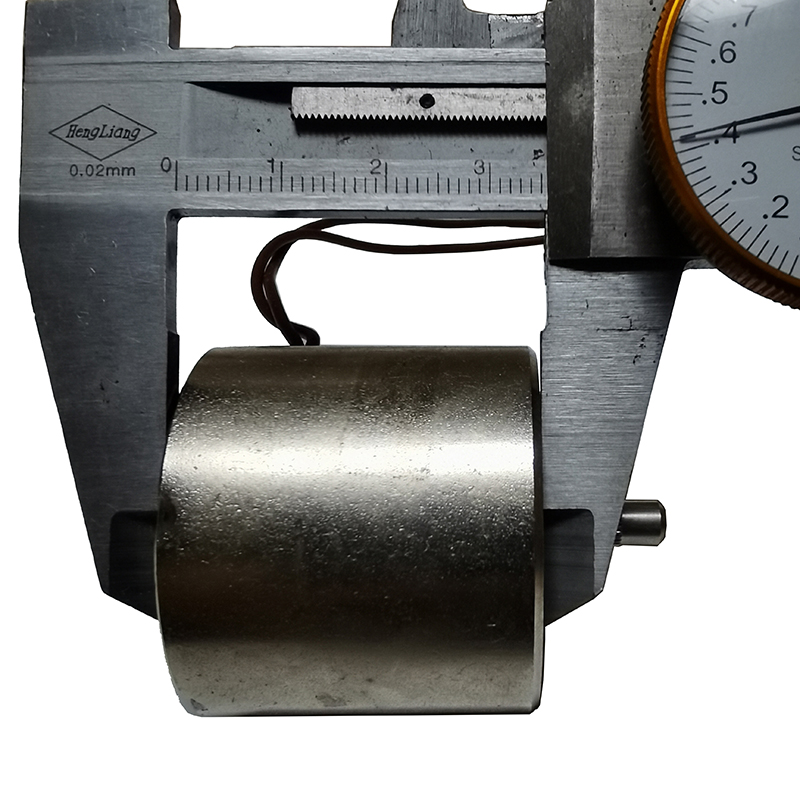

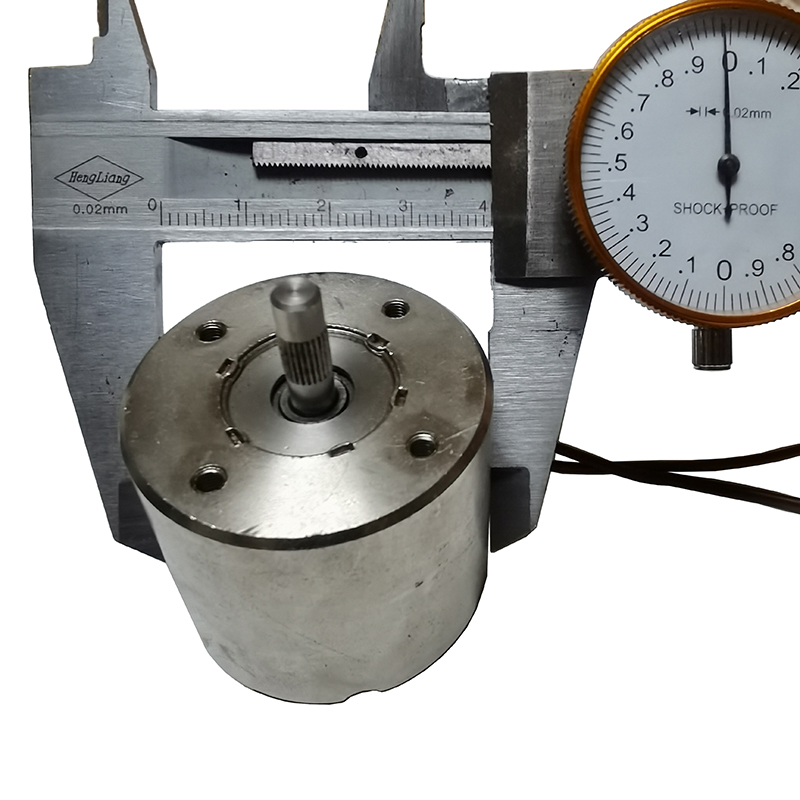

主體尺寸：直徑40mm*高35mm，
旋轉軸直徑：5mm
電壓范圍：DC6V以上
旋轉角度：35°（可定制）
工作樣式：雙向旋轉/左右順逆時針均可
旋轉扭力: 1.5N.cm(扭力與功率有關)
復位方式：彈簧復位

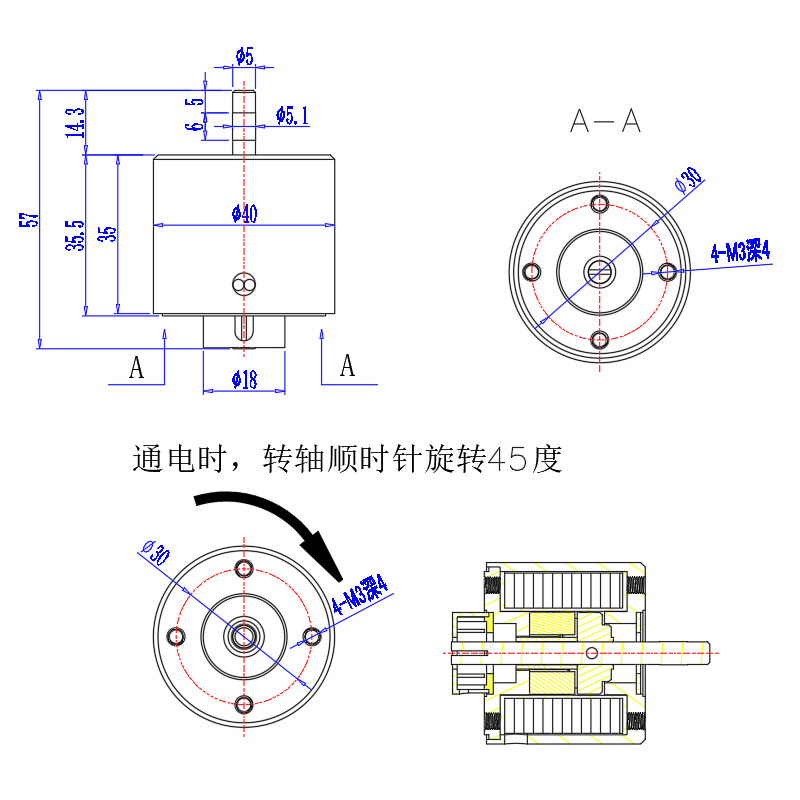

四：外形尺寸
