DT2525T

DT2525T

產品詳情

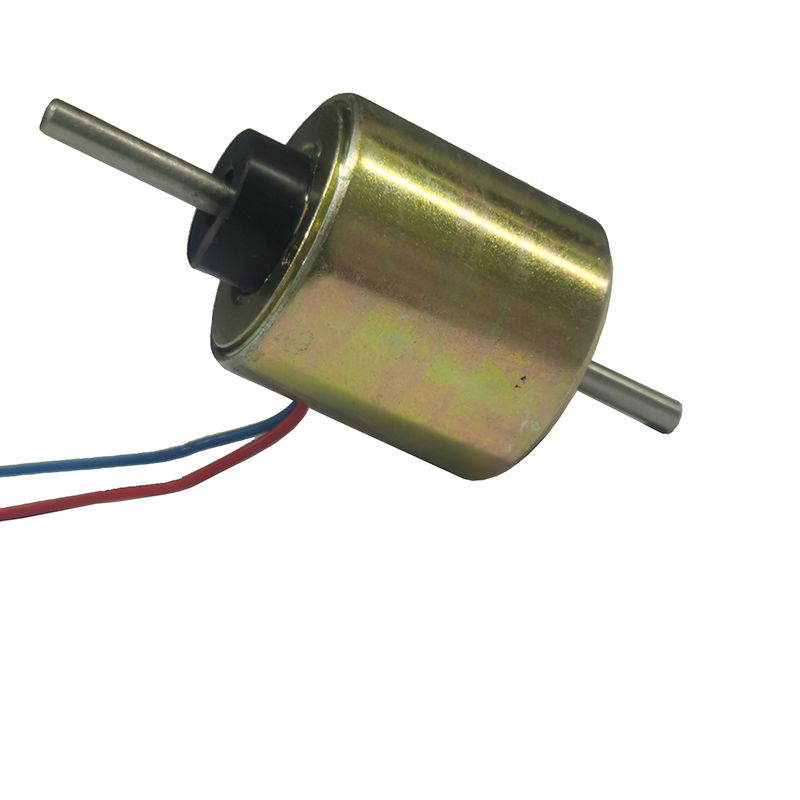

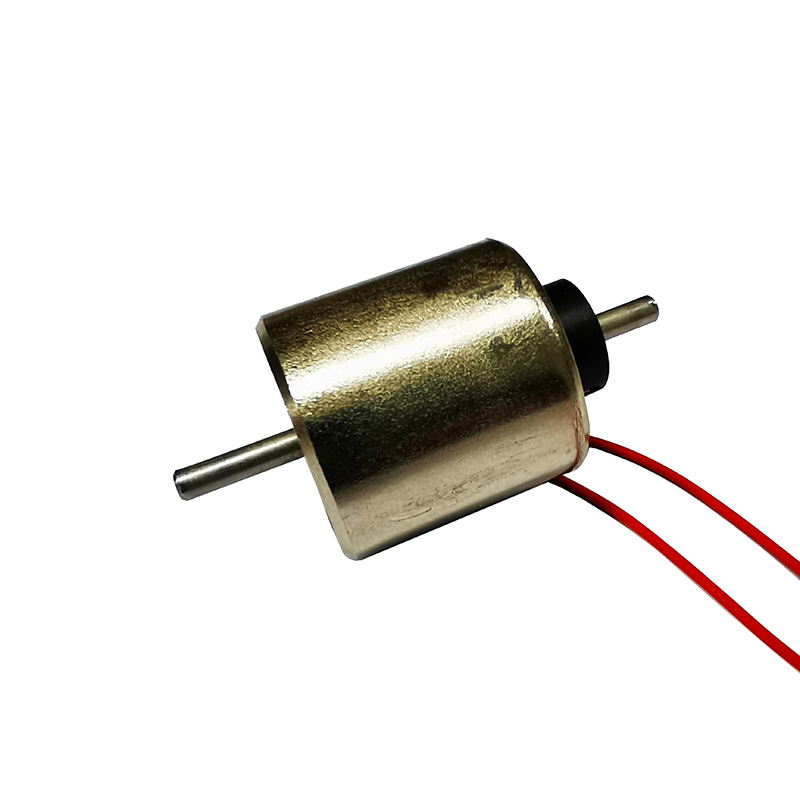

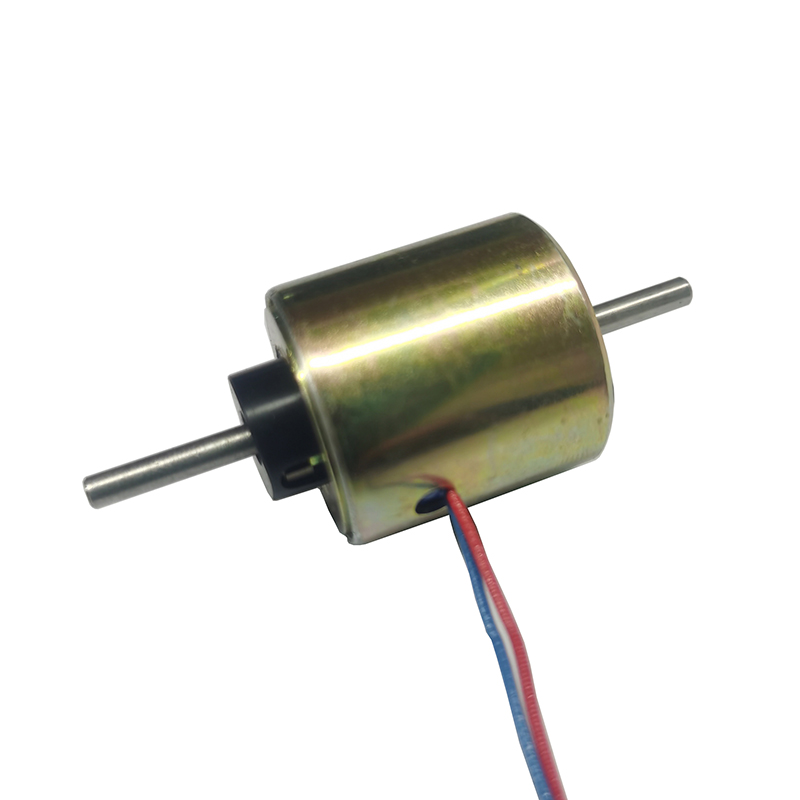

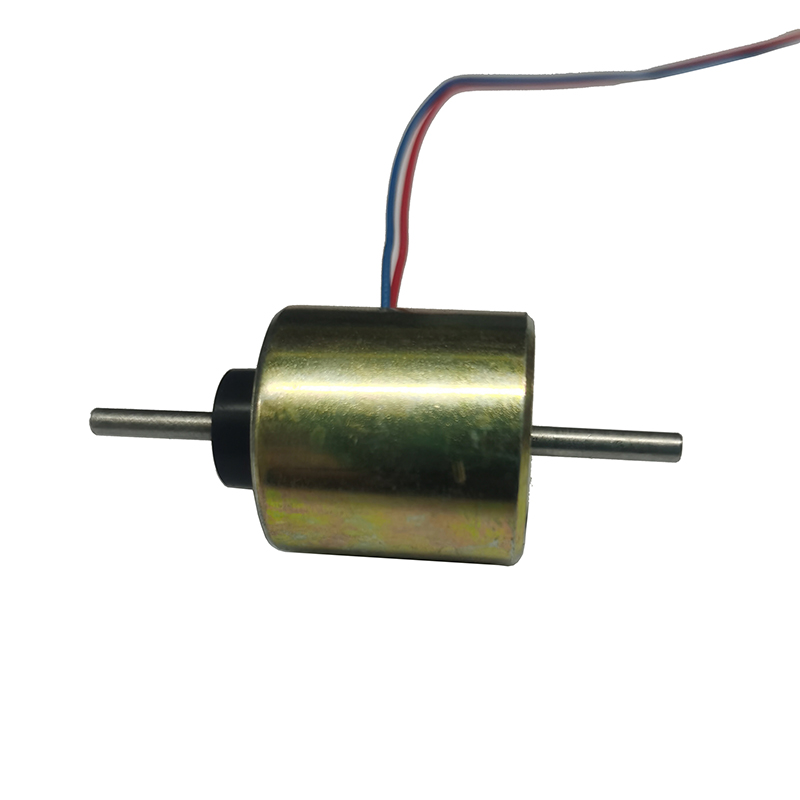

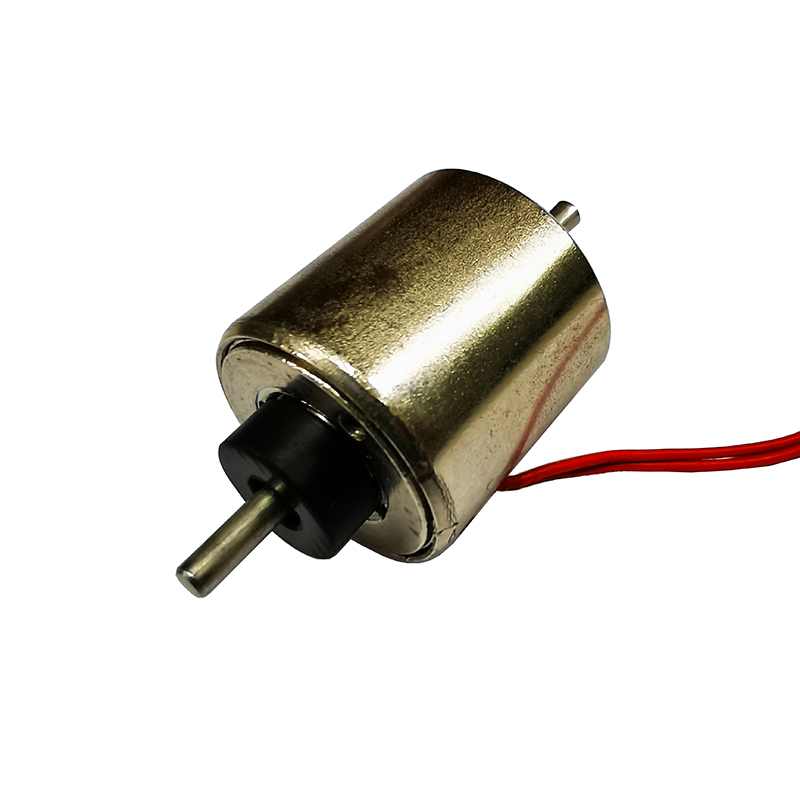

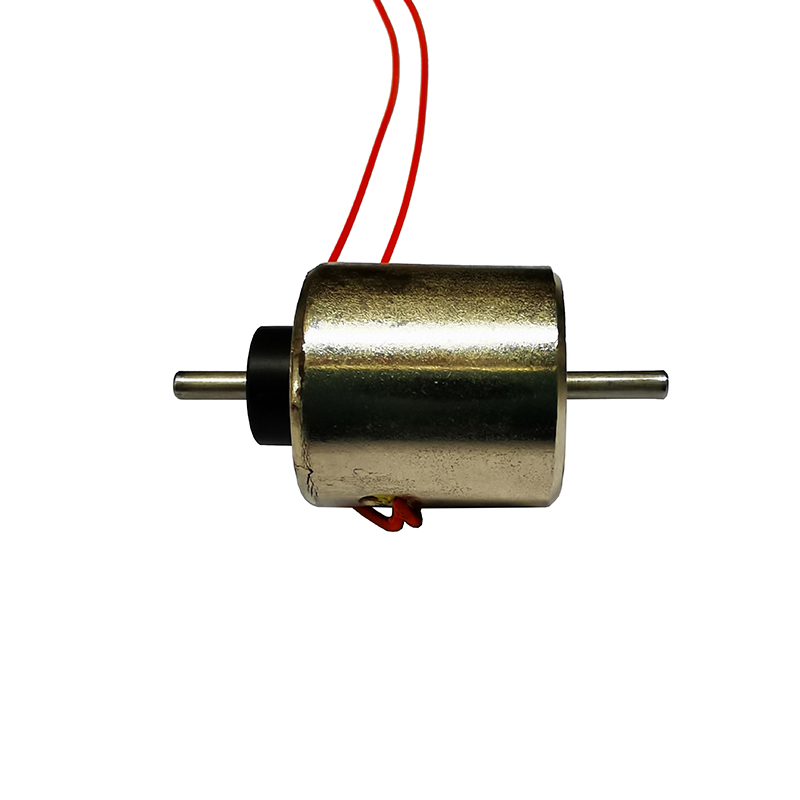

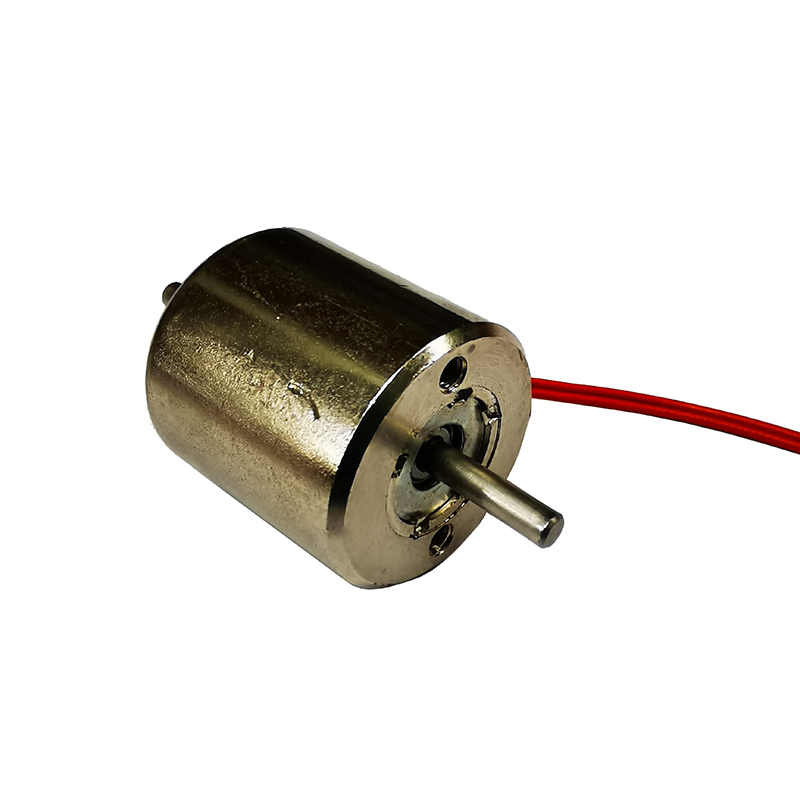

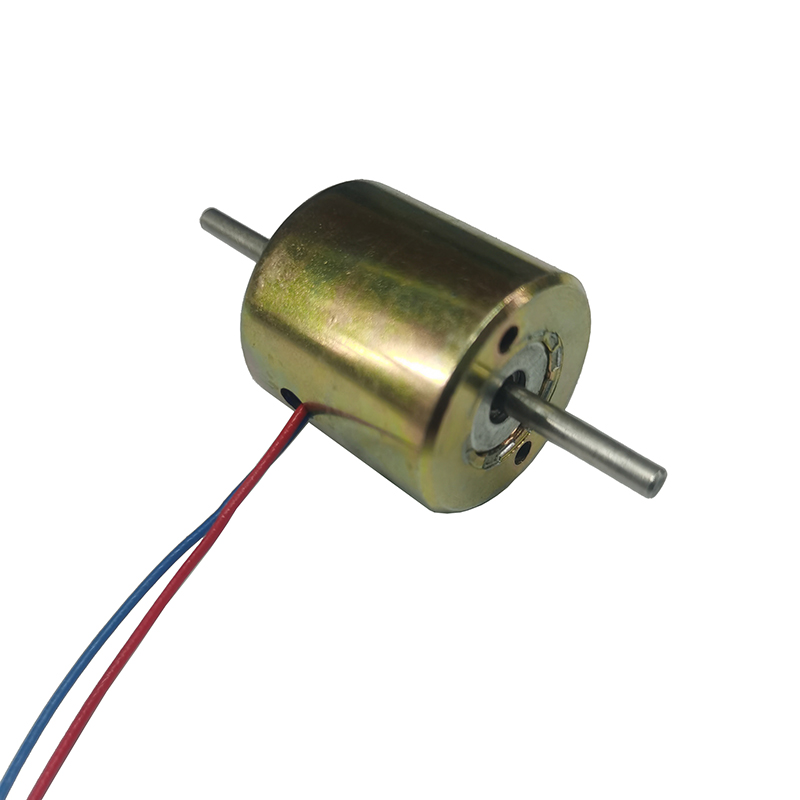

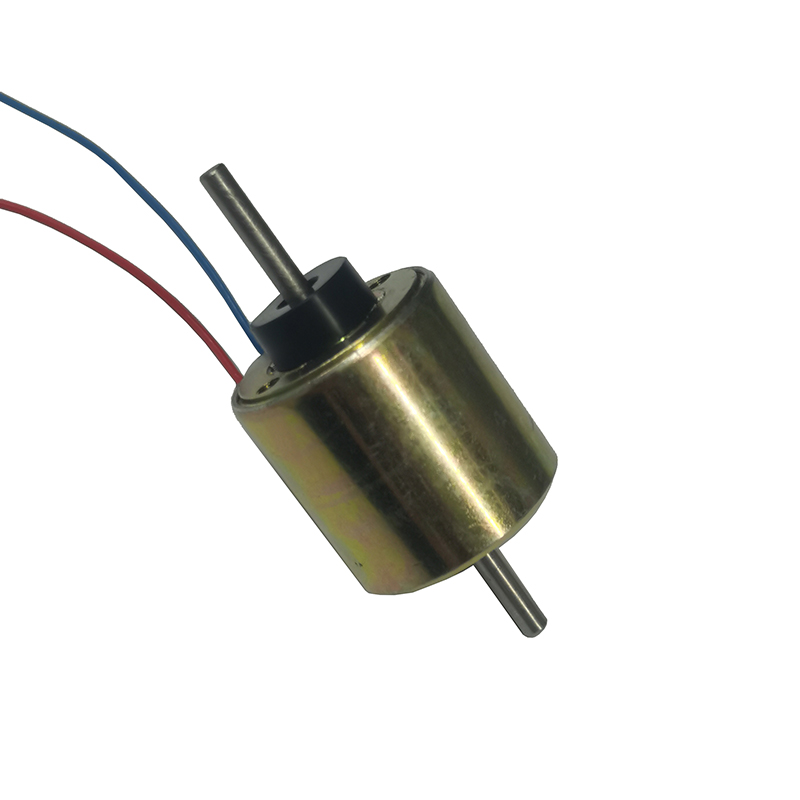

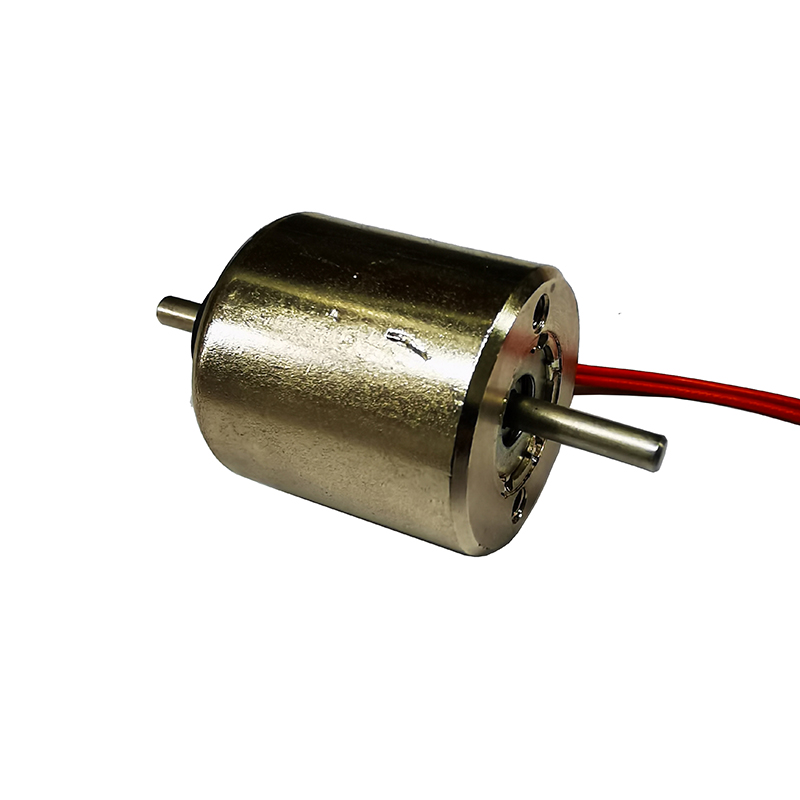

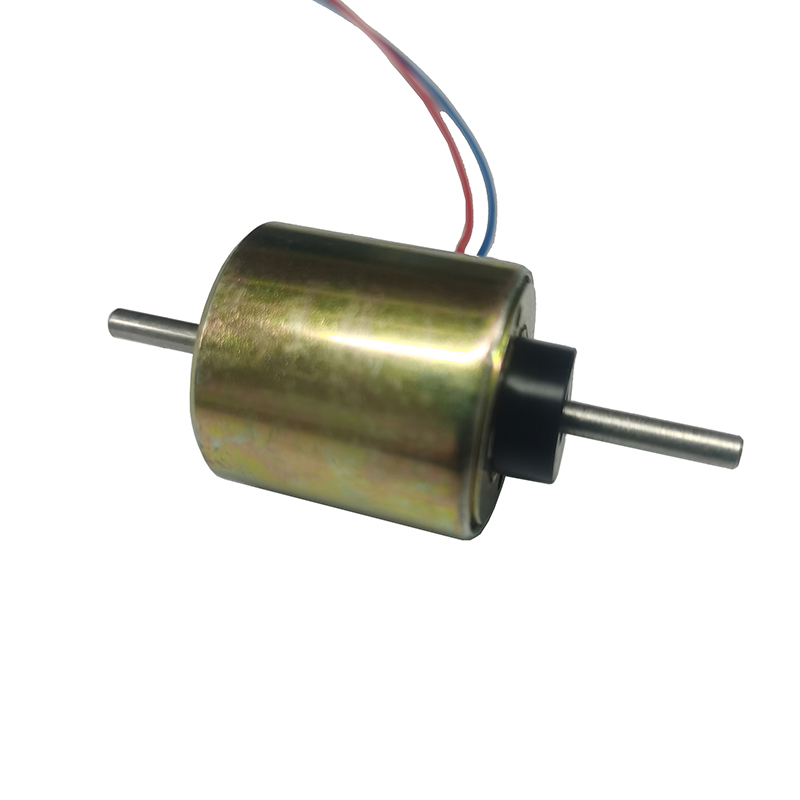

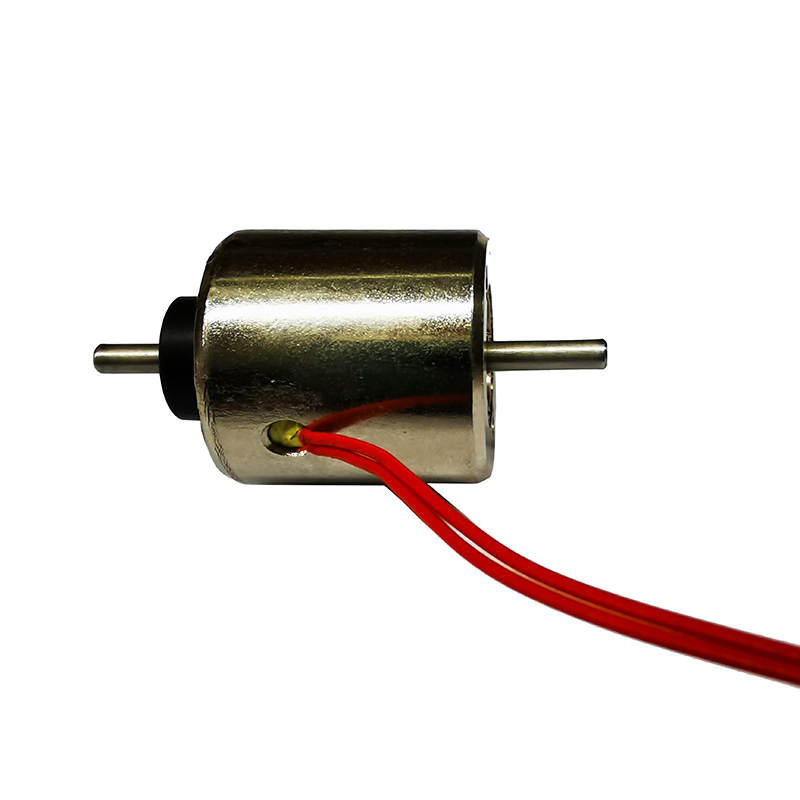

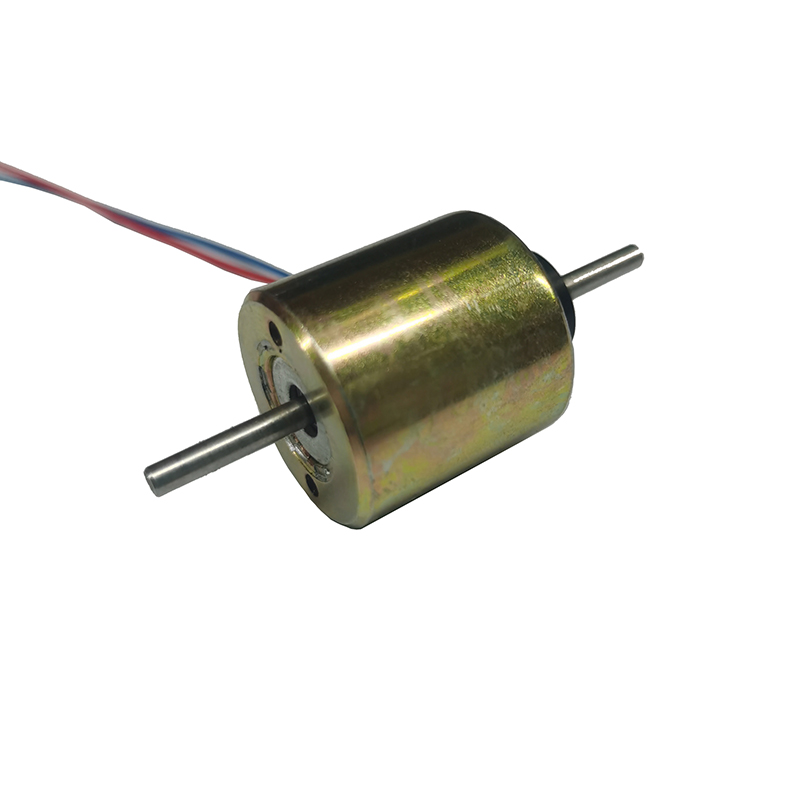

DT2525T 直通式雙向旋轉電磁鐵

基本參數：

DT2525旋轉電磁鐵采用斜面轉角結構設計，轉軸采用整體加工雙向伸出可同時實現順逆時針旋轉，根據需要進行選擇；轉角度為45度（可自定）,內置雙軸承壽命可達到1千萬次，適用各類分選機、篩選機等機械設備。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DT2525旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。

2525軛鐵、前蓋組成磁場傳遞部分；2525線軸、漆包線、電線等構成磁場激發部分；2525的轉子、轉軸組成磁場動作部分。

Ⅱ 工作原理

在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對2525旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

150

10

3

功率W（20℃）

2.4W

4.8W

9.6W

22W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

主體尺寸：直徑25mm*高25mm，

旋轉軸直徑：3mm

電壓范圍：DC3V以上

旋轉角度：45°（可定制）

工作樣式：雙向旋轉/左右順逆時針均可

旋轉扭力: 0.2N.cm(扭力與功率有關)

復位方式：彈簧復位

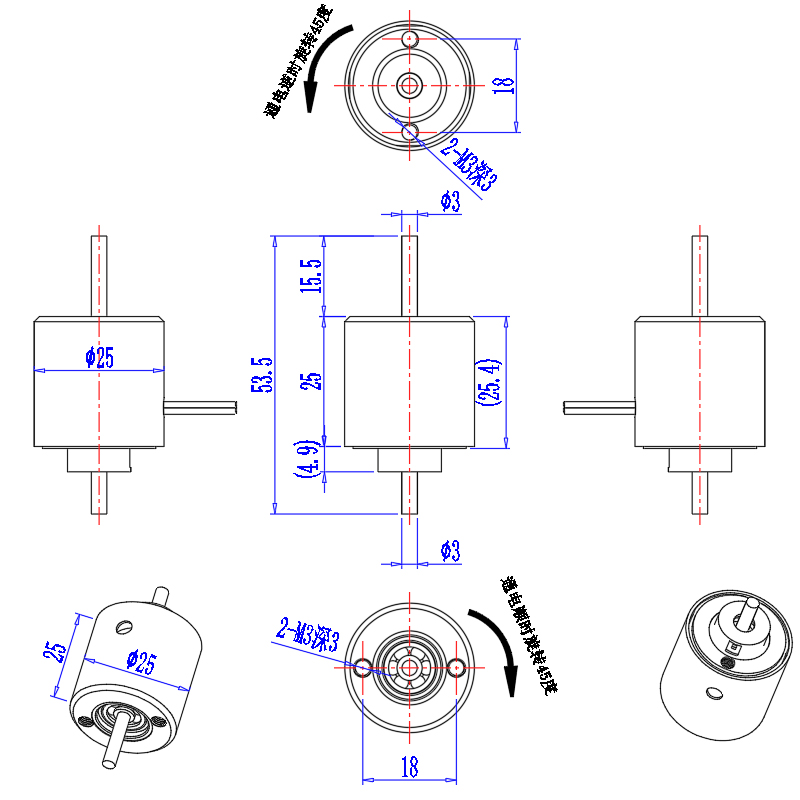

四：外形尺寸
