基本參數：

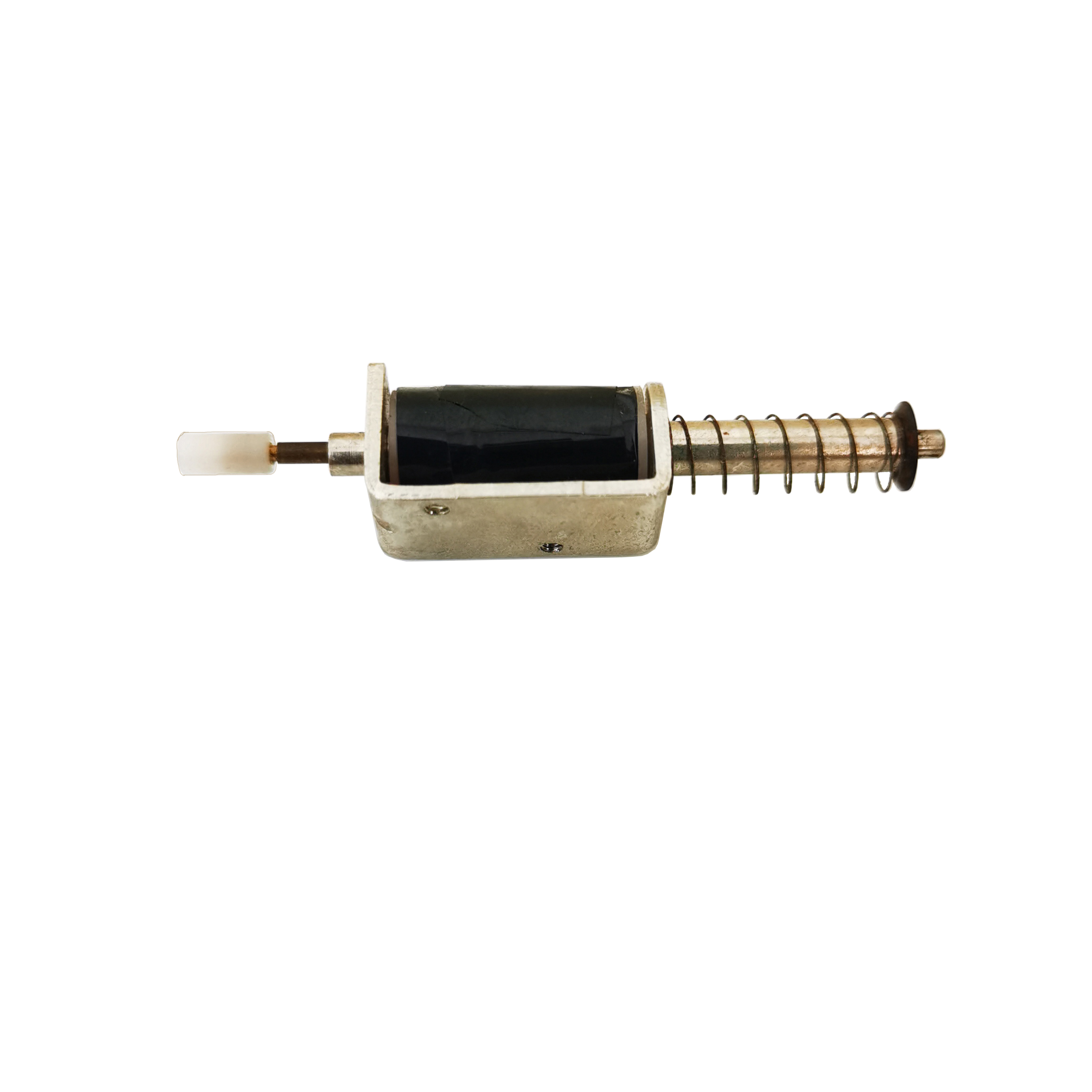

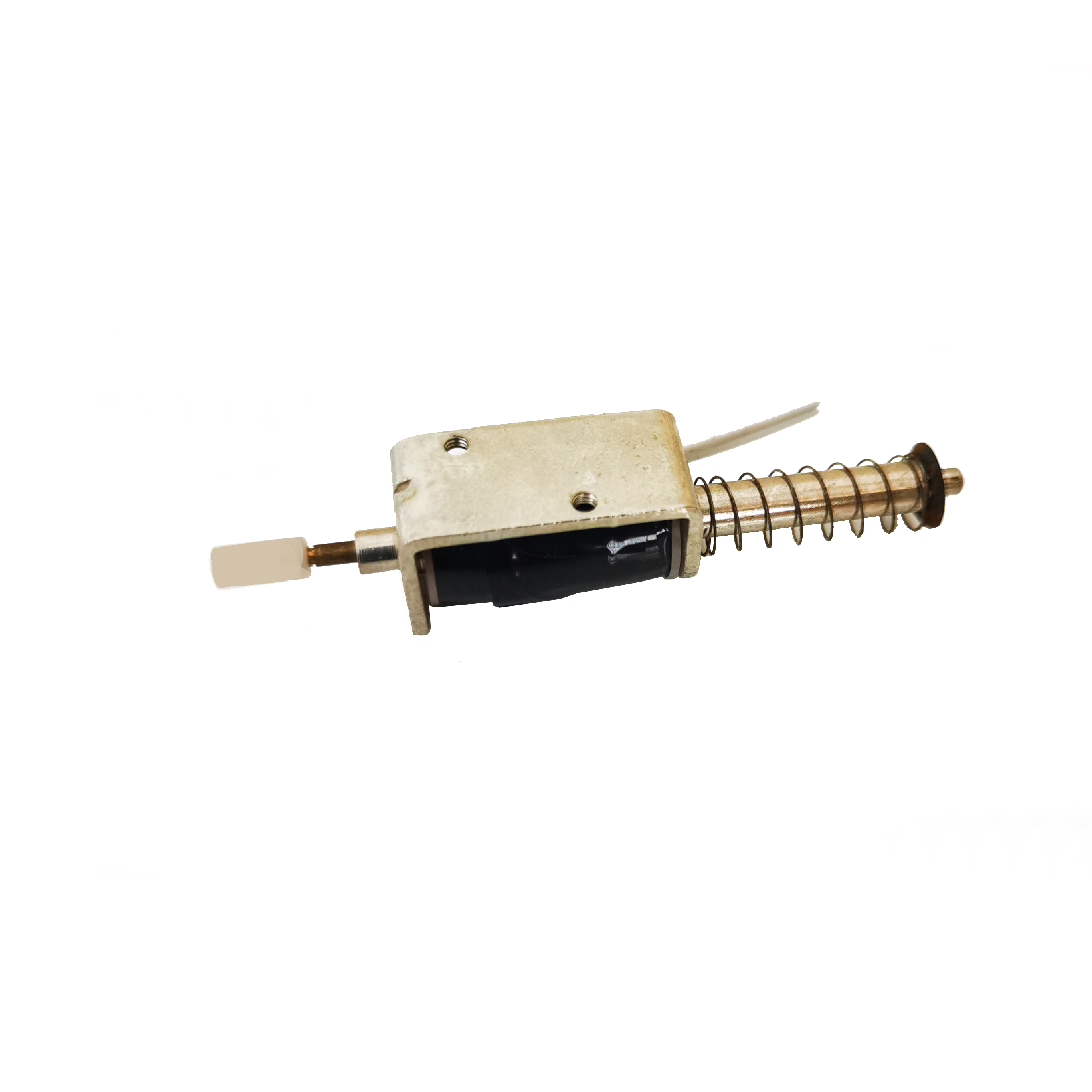

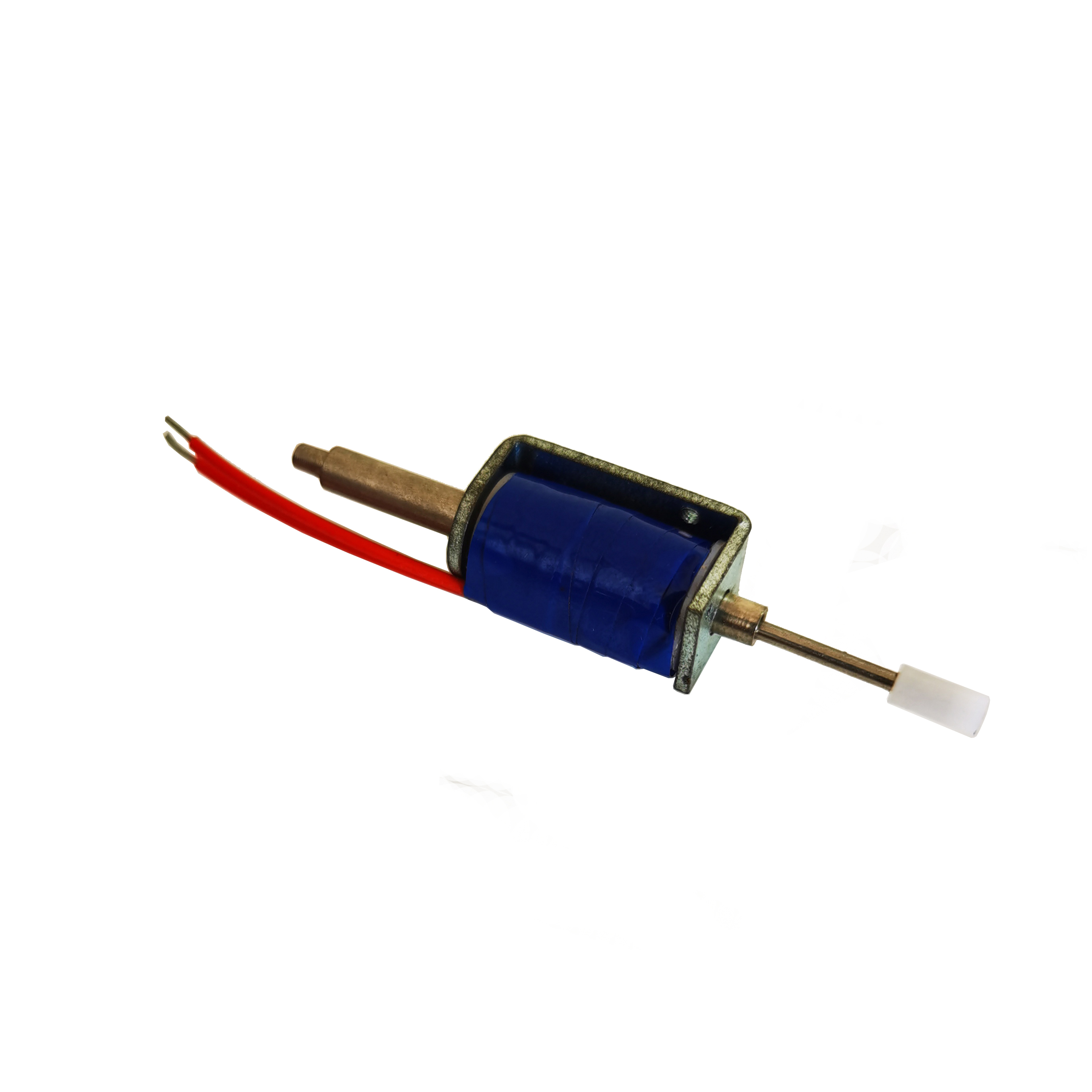

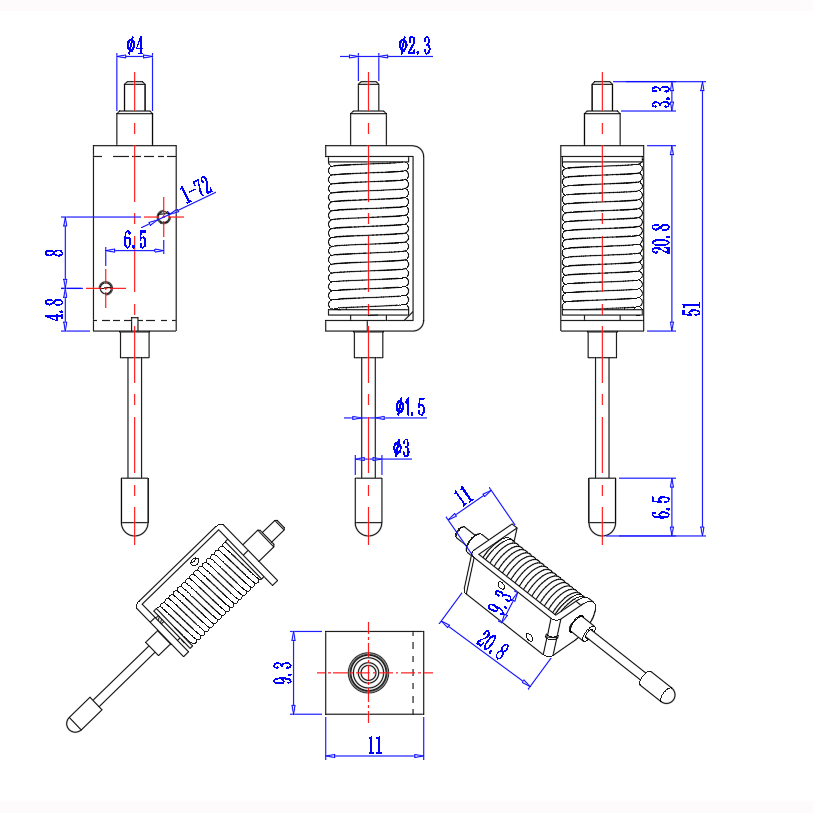

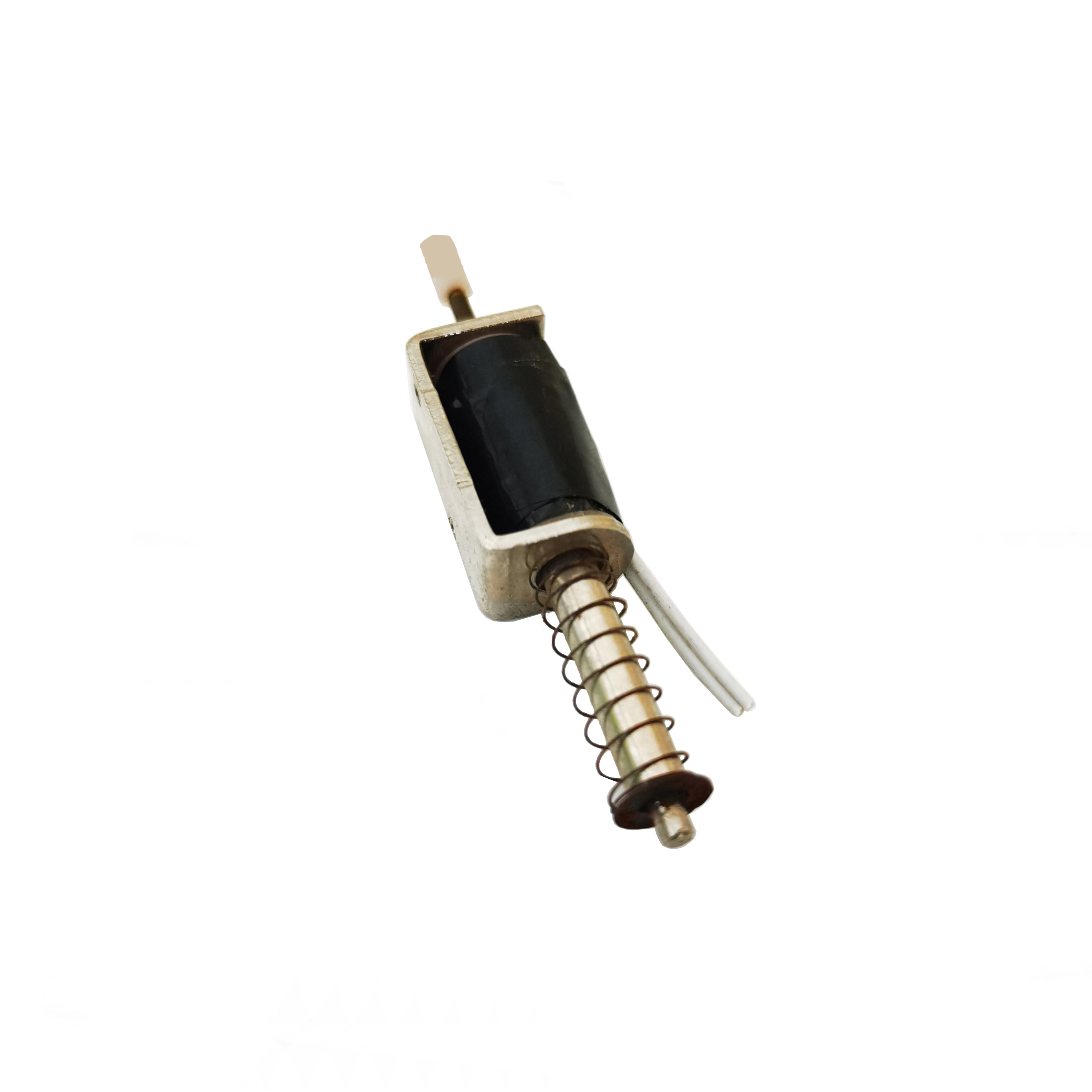

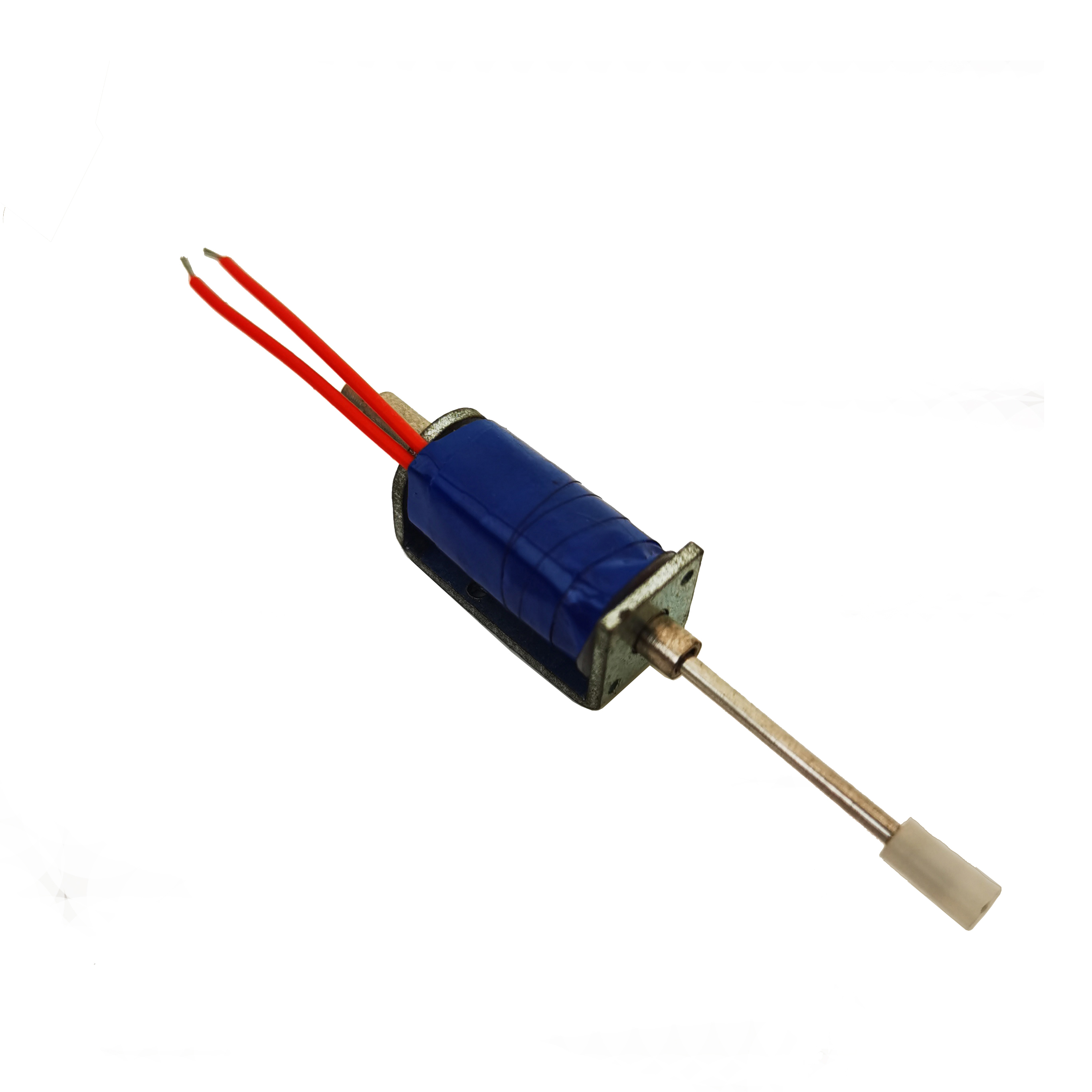

DC0421開置式框架電磁鐵屬于微型電磁鐵，可動軸尺寸為4mm,推桿尺寸為1~2mm之間，通電吸合斷電復位。適合行程7mm以內，工作電壓DC24V以下。在保證主體框架尺寸不變的情況下，產品功率與力度可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由軛鐵、固定、線軸、漆包線、導線、可動、導桿、彈簧等基本零件構成。
軛鐵+可動組件組成磁場傳遞部分；線軸、漆包線等構成磁場激發部分；可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對0421電磁鐵加電時，線圈產生磁力，磁化五金零件零件，使其0421的固定鐵芯組件與可動組件產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 120 | 8 | 2 |
功率W（20℃） | 1.3W | 2.6W | 5.2W | 15W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：12.5Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.96A | 工作行程：5mm | 工作頻率：10%ED | 工作溫度: －5℃~+55℃ |
額定功率：11.52W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

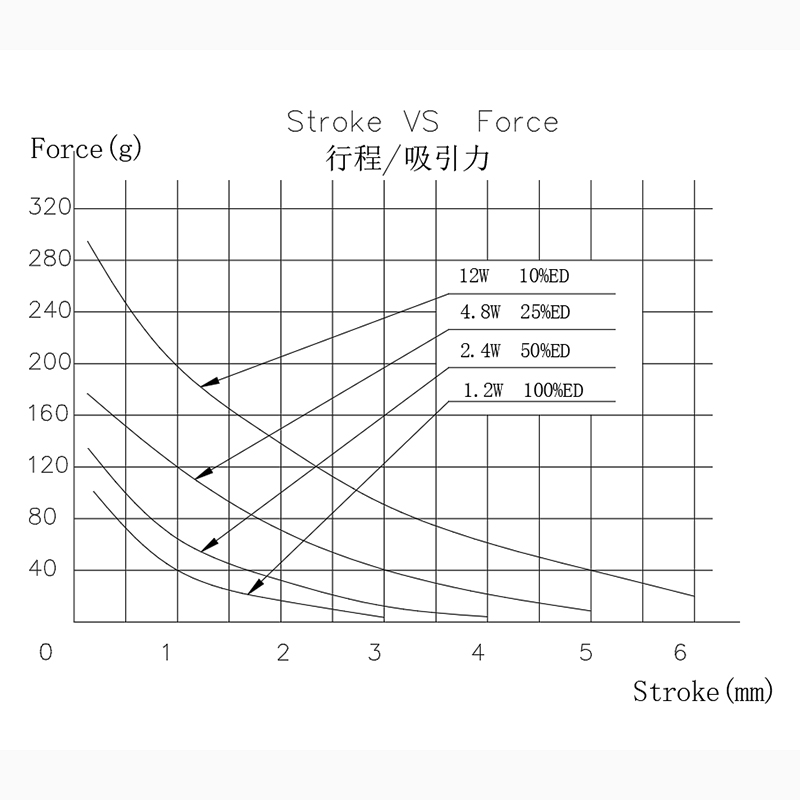

四：力量參數
基本參數：
DC0421開置式框架電磁鐵屬于微型電磁鐵，可動軸尺寸為4mm,推桿尺寸為1~2mm之間，通電吸合斷電復位。適合行程7mm以內，工作電壓DC24V以下。在保證主體框架尺寸不變的情況下，產品功率與力度可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
此款產品由軛鐵、固定、線軸、漆包線、導線、可動、導桿、彈簧等基本零件構成。
軛鐵+可動組件組成磁場傳遞部分；線軸、漆包線等構成磁場激發部分；可動、導桿等組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對0421電磁鐵加電時，線圈產生磁力，磁化五金零件零件，使其0421的固定鐵芯組件與可動組件產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 120 | 8 | 2 |
功率W（20℃） | 1.3W | 2.6W | 5.2W | 15W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-12V | 額定電阻：12.5Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.96A | 工作行程：5mm | 工作頻率：10%ED | 工作溫度: －5℃~+55℃ |
額定功率：11.52W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
