基本參數：
DU0622框架電磁鐵長22mm*寬20mm*高17mm，可動軸尺寸為Φ6mm,推桿尺寸為2~3mm之間；U型結構設計，通電吸合斷電復位。行程8mm以內可選，推、拉等均可適用；連接方式、工作樣式可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DU0622系列產品由軛鐵、上蓋、可動、固定、線軸、導桿、彈簧、銅線等基本零件構成。
0622系列的軛鐵+固定鐵芯組成磁場傳遞部分；0622系列線軸、導線、漆包線等構成磁場激發部分；0622系列可動、導桿等組成的磁場作用部分；彈簧為復位部分
Ⅱ 工作原理
對DU0622電磁鐵加直流電時，線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 12 | 3 |
功率W（20℃） | 2.2W | 4.4W | 8.8W | 21W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓X電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：131Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V 10mA 1S |
額定電流：0.183A | 工作行程：6mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：4.4W | 復位方式：彈簧復位 | 產品壽命:50萬次 | 使用條件：－40℃~+100℃ |

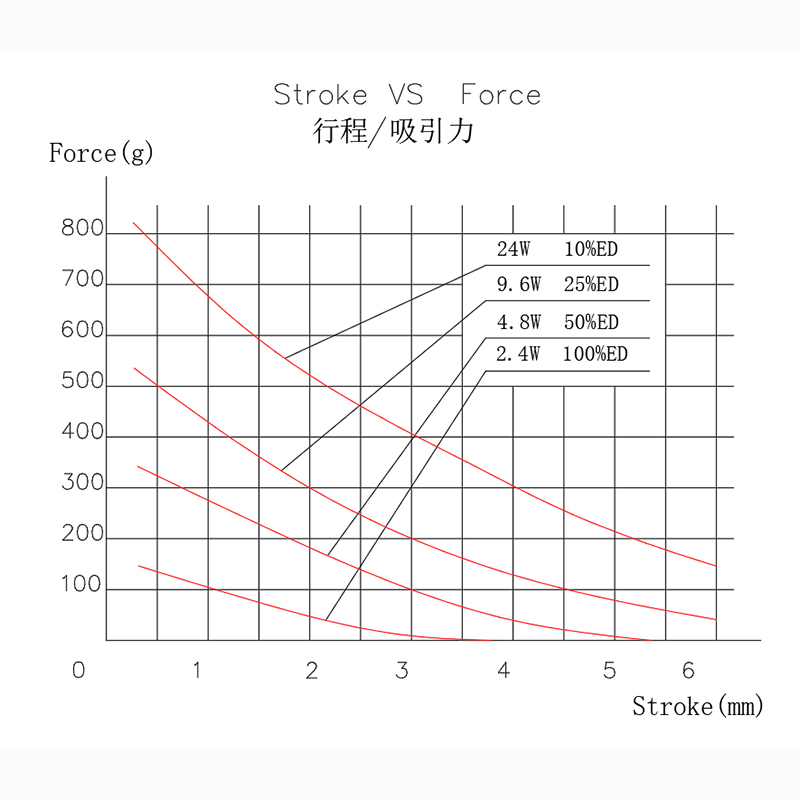

四：力量參數
基本參數：
DU0622框架電磁鐵長22mm*寬20mm*高17mm，可動軸尺寸為Φ6mm,推桿尺寸為2~3mm之間；U型結構設計，通電吸合斷電復位。行程8mm以內可選，推、拉等均可適用；連接方式、工作樣式可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DU0622系列產品由軛鐵、上蓋、可動、固定、線軸、導桿、彈簧、銅線等基本零件構成。
0622系列的軛鐵+固定鐵芯組成磁場傳遞部分；0622系列線軸、導線、漆包線等構成磁場激發部分；0622系列可動、導桿等組成的磁場作用部分；彈簧為復位部分
Ⅱ 工作原理
對DU0622電磁鐵加直流電時，線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 12 | 3 |
功率W（20℃） | 2.2W | 4.4W | 8.8W | 21W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓X電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：131Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V 10mA 1S |
額定電流：0.183A | 工作行程：6mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：4.4W | 復位方式：彈簧復位 | 產品壽命:50萬次 | 使用條件：－40℃~+100℃ |
四：力量參數
