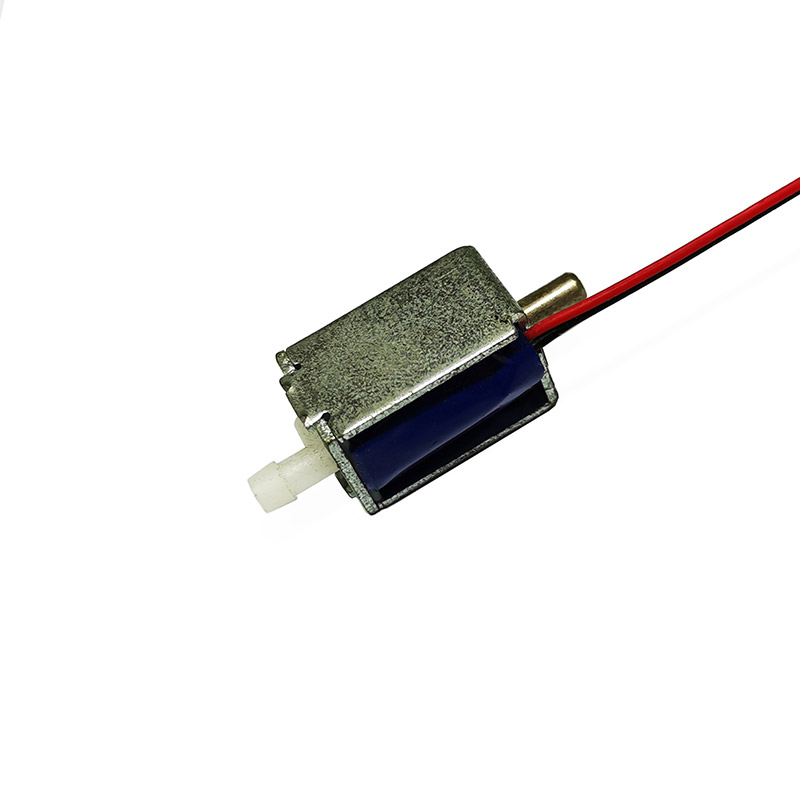

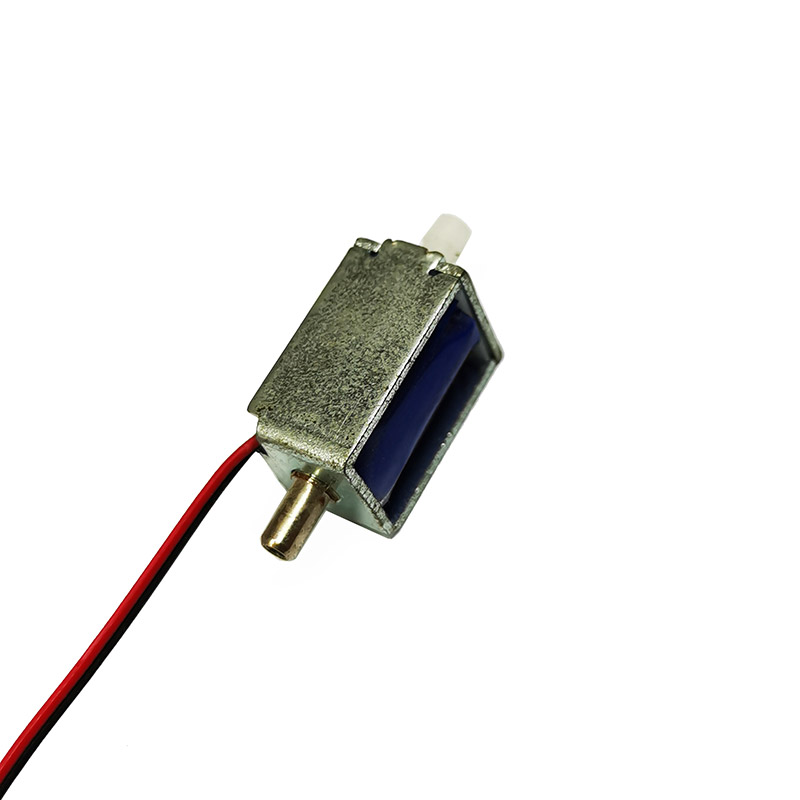

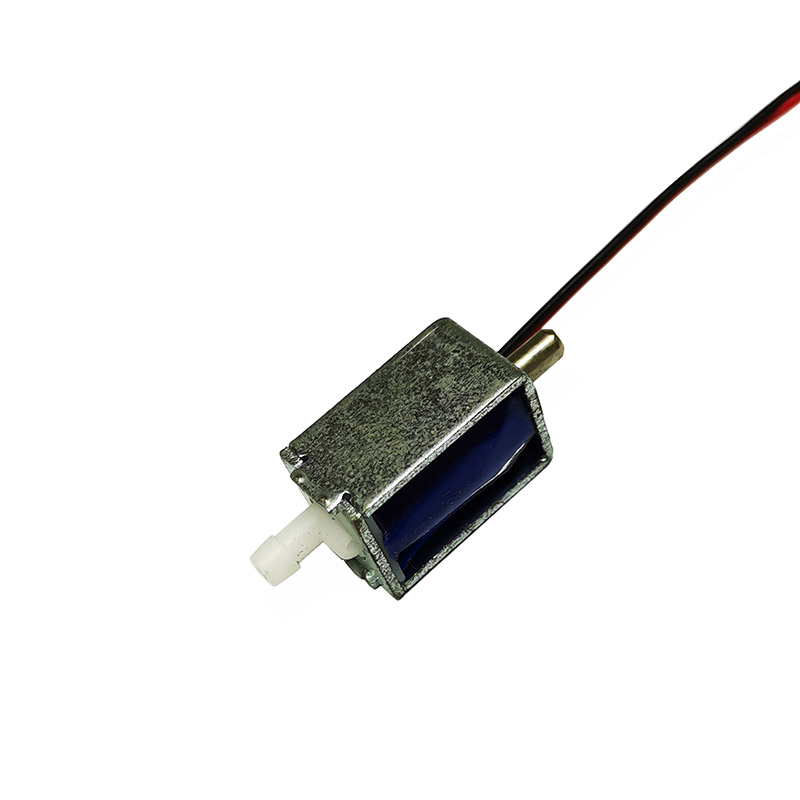

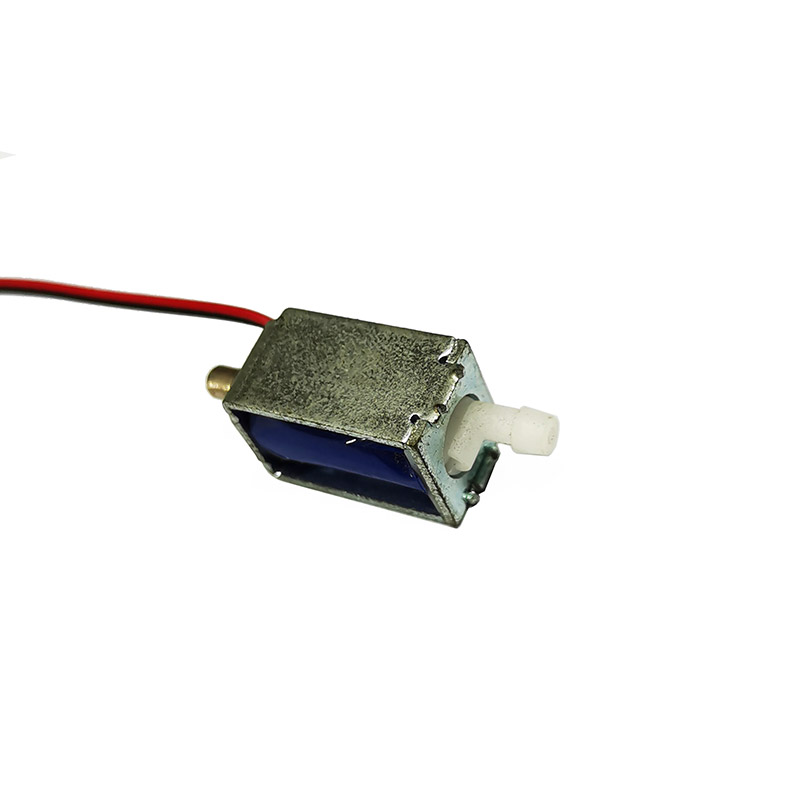

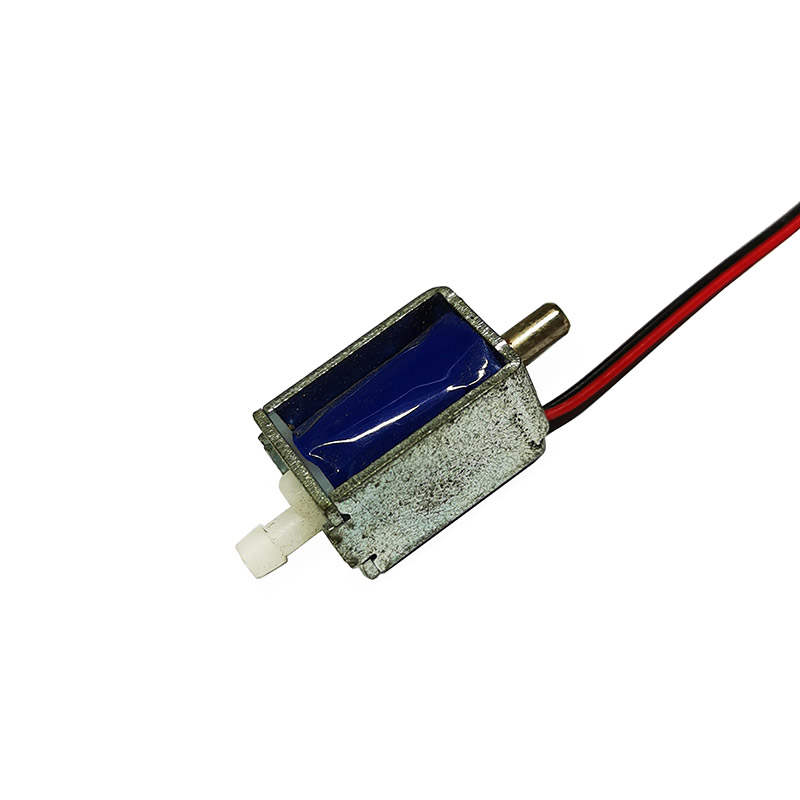

DF0420電磁閥
基本參數：
型號名稱：DF0420電磁閥
適用介質：水、氣
工作模式：常閉、常開式
適用電壓：DC3V~DC24V
防護模式：常規格
工作環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DF0420電磁閥由線圈、上蓋、軛鐵、固定鐵芯、彈簧、可動、氣嘴、密封墊、電線等基本零件構成。
0420電磁閥軛鐵、上蓋與固定鐵芯構成磁場傳遞部分；0420線圈、電線等構成磁場激發部分；可動、密封墊、氣嘴等構成磁聲作用部分。
Ⅱ 工作原理
在斷電狀態下，可動組件通過內置密封墊在彈簧作用下與氣嘴密封，進氣孔與排氣孔不導通從而實現關閉狀態，當加工電，可動組件克服彈簧吸合，進氣與出品孔打開從而實現排氣。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 20 | 5 |
功率W（20℃） | 2W | 4W | 8W | 20W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||

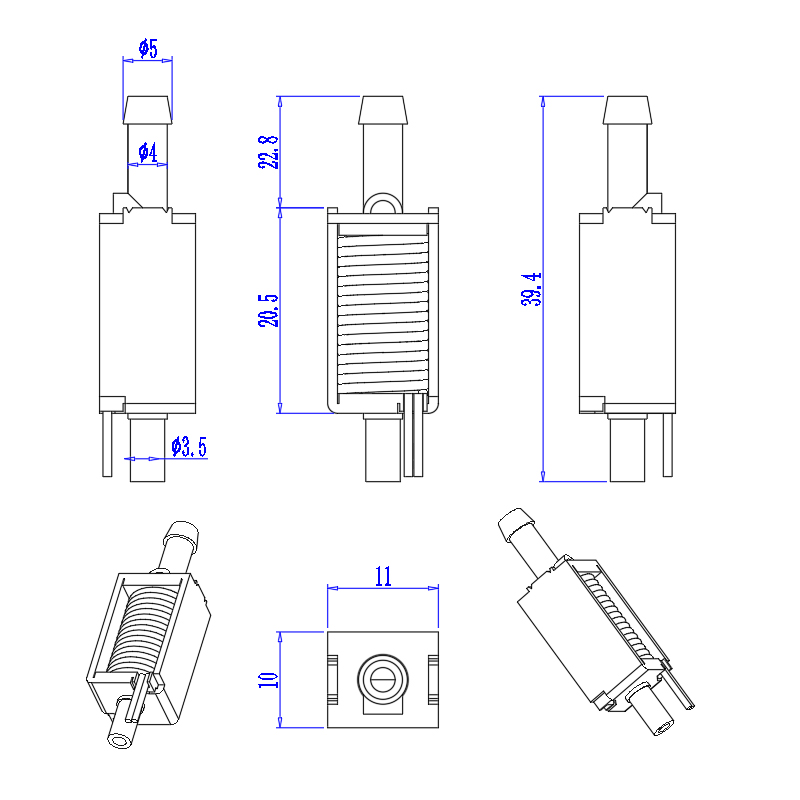

三：外形尺寸
DF0420電磁閥
基本參數：
型號名稱：DF0420電磁閥
適用介質：水、氣
工作模式：常閉、常開式
適用電壓：DC3V~DC24V
防護模式：常規格
工作環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DF0420電磁閥由線圈、上蓋、軛鐵、固定鐵芯、彈簧、可動、氣嘴、密封墊、電線等基本零件構成。
0420電磁閥軛鐵、上蓋與固定鐵芯構成磁場傳遞部分；0420線圈、電線等構成磁場激發部分；可動、密封墊、氣嘴等構成磁聲作用部分。
Ⅱ 工作原理
在斷電狀態下，可動組件通過內置密封墊在彈簧作用下與氣嘴密封，進氣孔與排氣孔不導通從而實現關閉狀態，當加工電，可動組件克服彈簧吸合，進氣與出品孔打開從而實現排氣。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 20 | 5 |
功率W（20℃） | 2W | 4W | 8W | 20W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：外形尺寸
