基本參數：

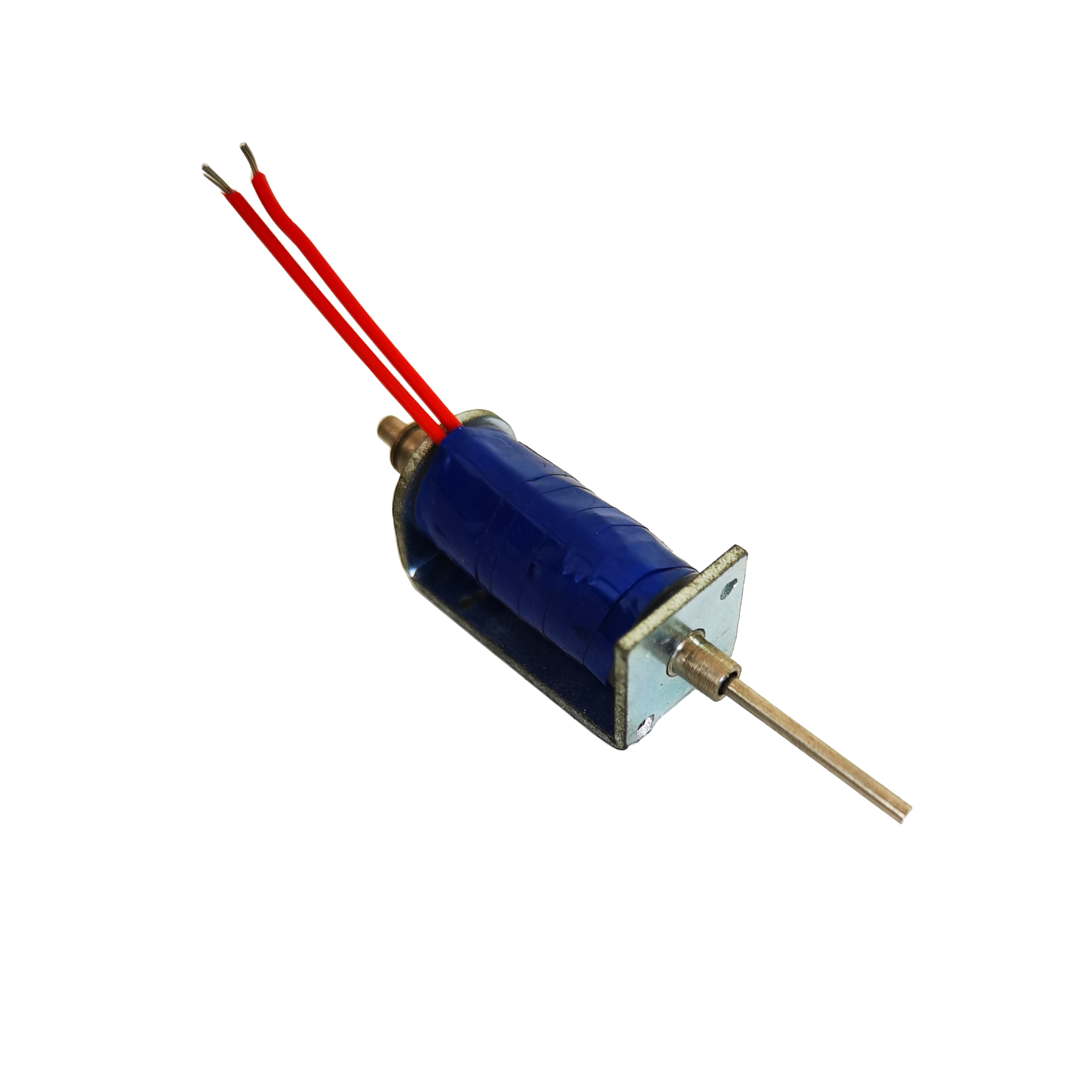

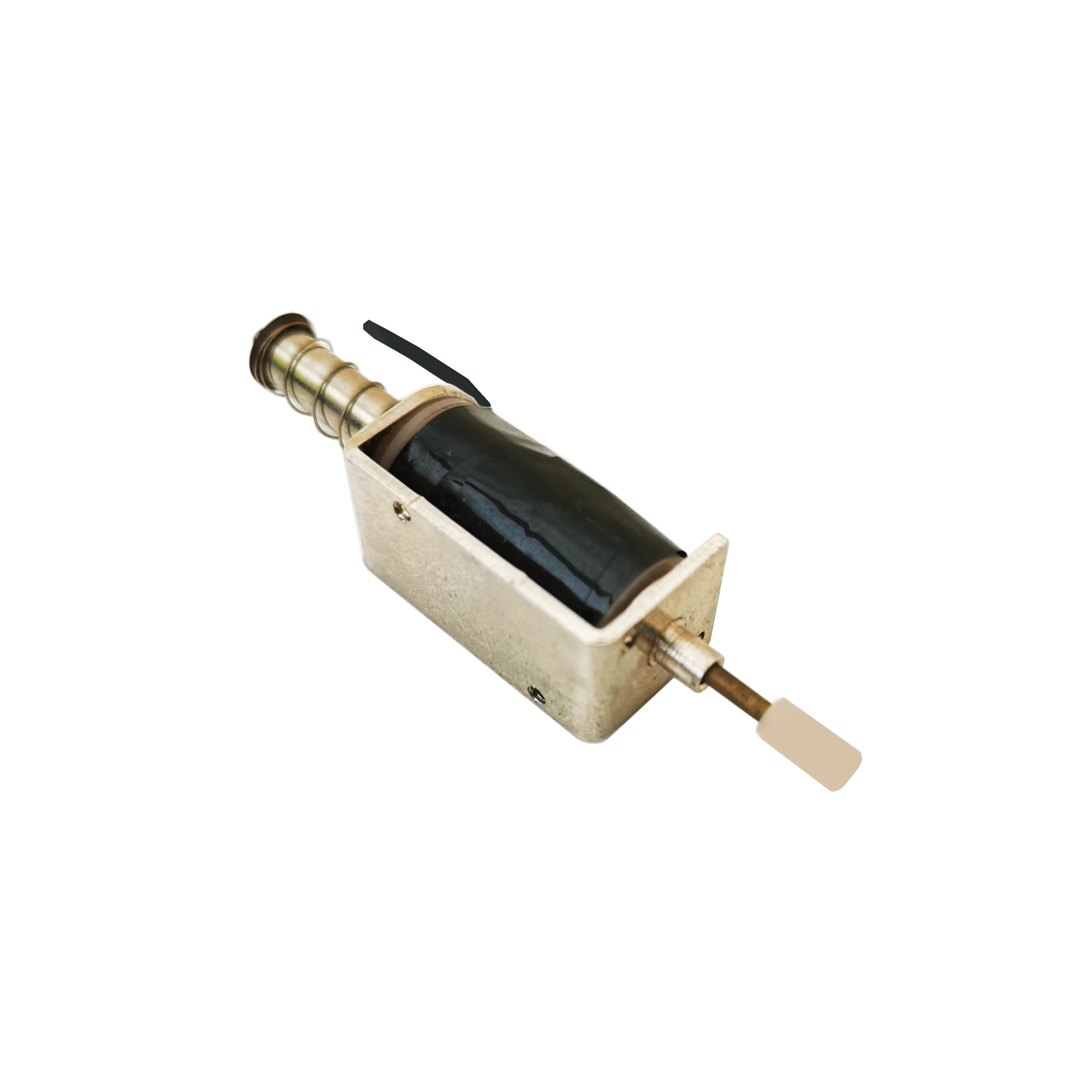

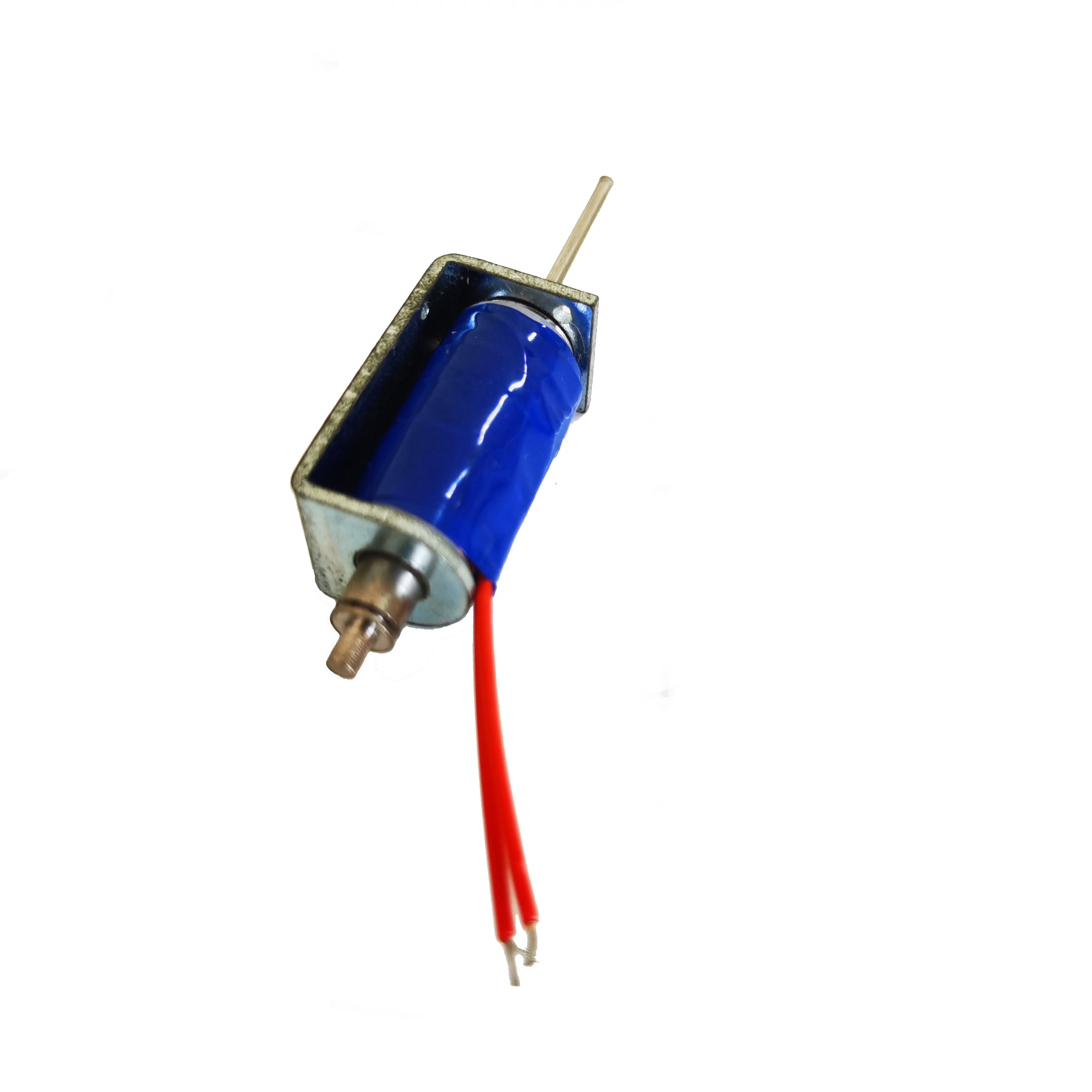

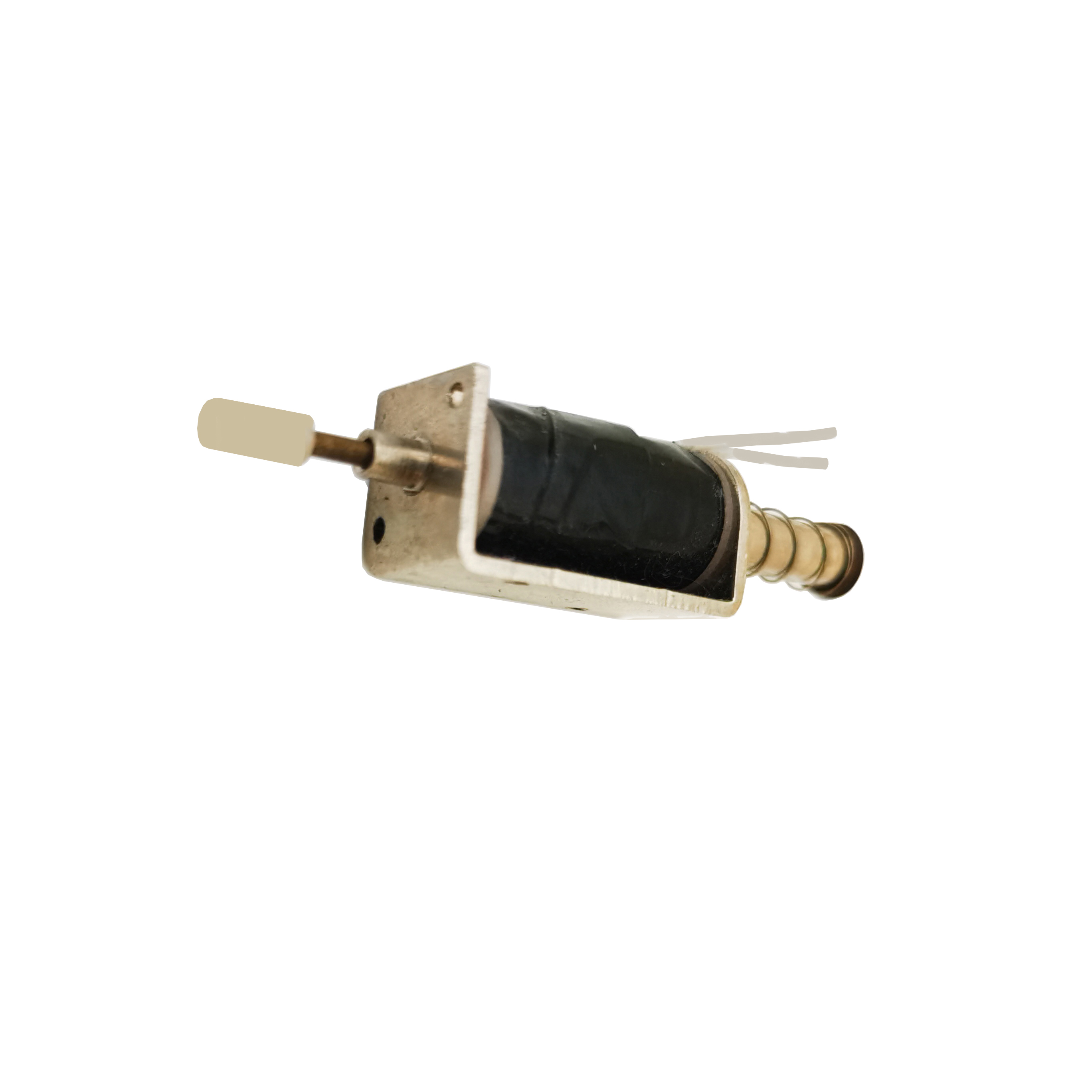

DC0525C型式框架電磁鐵長25mm*寬12.3mm*高13mm，可動軸尺寸為5mm,推桿尺寸為1~2mm之間；C型結構設計，通電吸合斷電復位。適合行程8mm以內，工作電壓建議采用DC24V以下。推、拉等均可適用，在保證主體框架尺寸不變的情況下，連接方式、工作樣式可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DC0525系列產品由軛鐵、固定、導磁環、線軸、漆包線、導線、可動、導桿、彈簧等基本零件構成。
軛鐵+導磁環+可動組件組成磁場傳遞部分；線軸、漆包線等構成磁場激發部分；可動、導桿等組成的磁場作用部分；彈簧為復位部分
Ⅱ 工作原理
當您對DC0525電磁鐵加直流電時，磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 100 | 6 | 2 |
功率W（20℃） | 1.5W | 3W | 6W | 16W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：192Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.125A | 工作行程：6mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：3W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

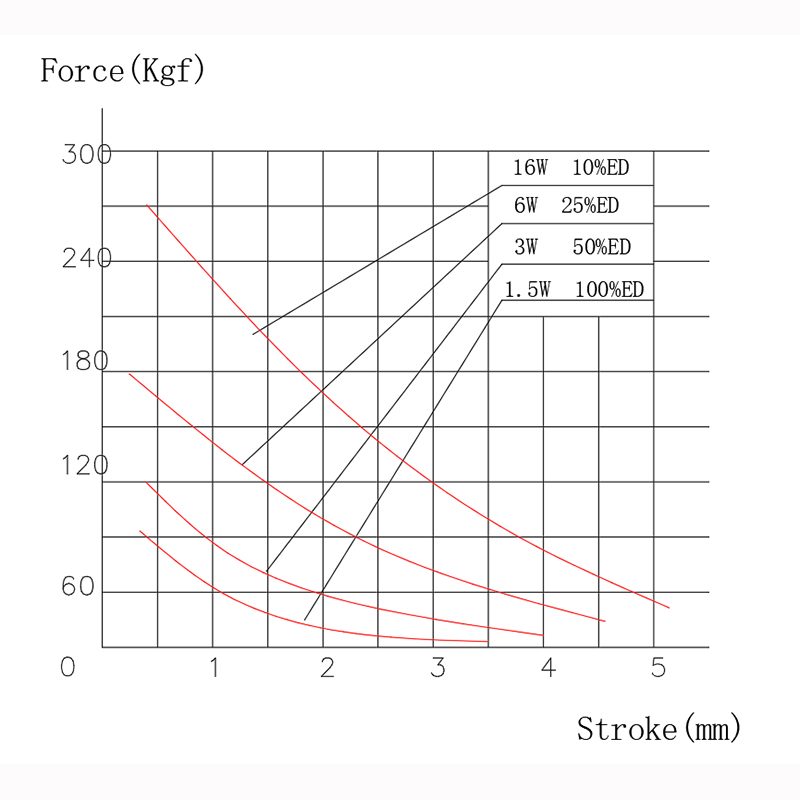

四：力量參數
基本參數：
DC0525C型式框架電磁鐵長25mm*寬12.3mm*高13mm，可動軸尺寸為5mm,推桿尺寸為1~2mm之間；C型結構設計，通電吸合斷電復位。適合行程8mm以內，工作電壓建議采用DC24V以下。推、拉等均可適用，在保證主體框架尺寸不變的情況下，連接方式、工作樣式可按要求制作加工。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DC0525系列產品由軛鐵、固定、導磁環、線軸、漆包線、導線、可動、導桿、彈簧等基本零件構成。
軛鐵+導磁環+可動組件組成磁場傳遞部分；線軸、漆包線等構成磁場激發部分；可動、導桿等組成的磁場作用部分；彈簧為復位部分
Ⅱ 工作原理
當您對DC0525電磁鐵加直流電時，磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 100 | 6 | 2 |
功率W（20℃） | 1.5W | 3W | 6W | 16W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：192Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.125A | 工作行程：6mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：3W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
