DU0630

DU0630

產品詳情

基本參數:

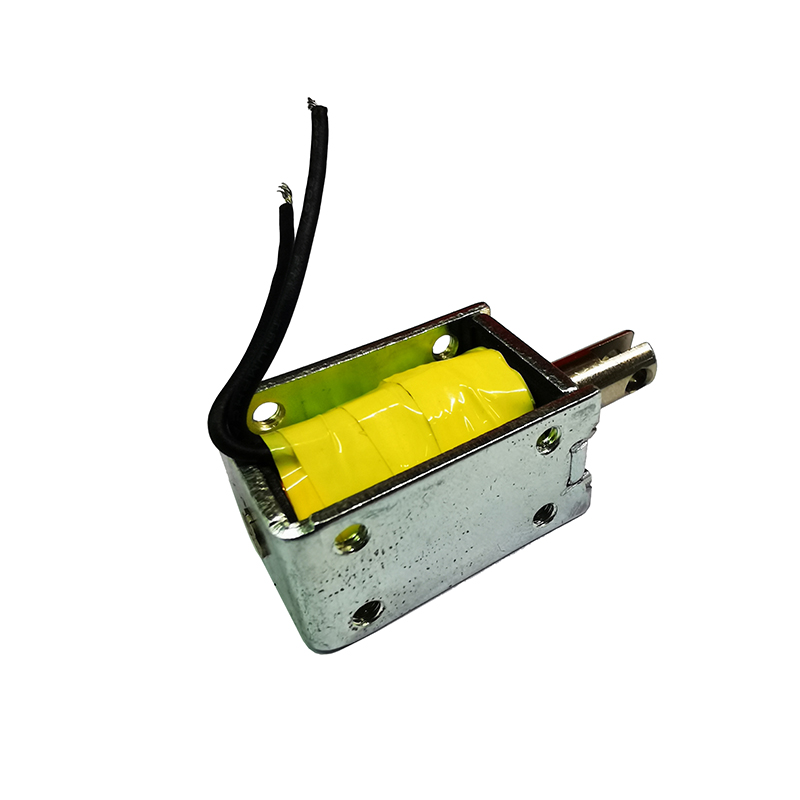

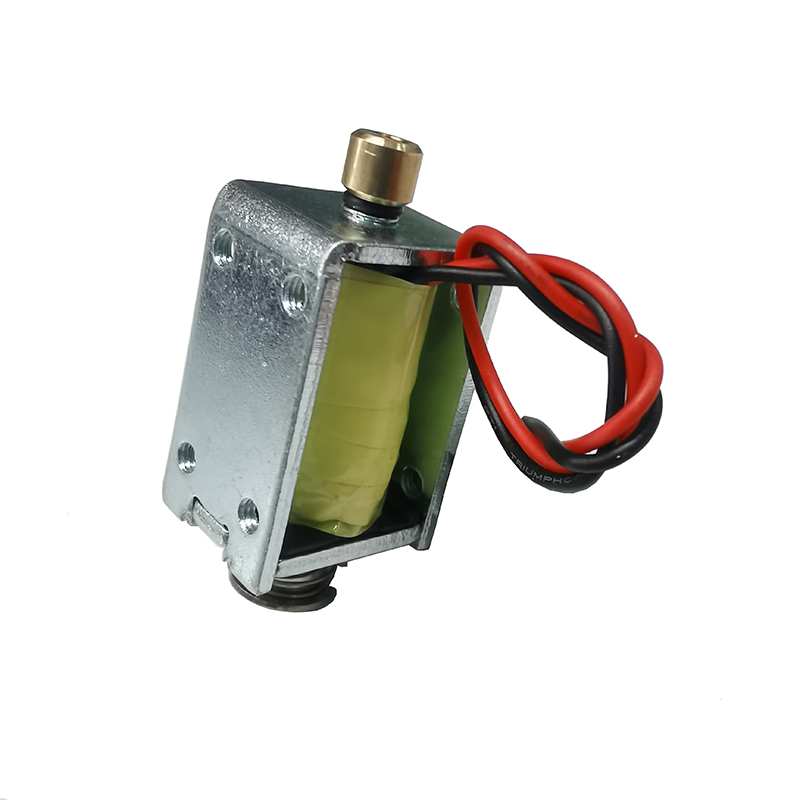

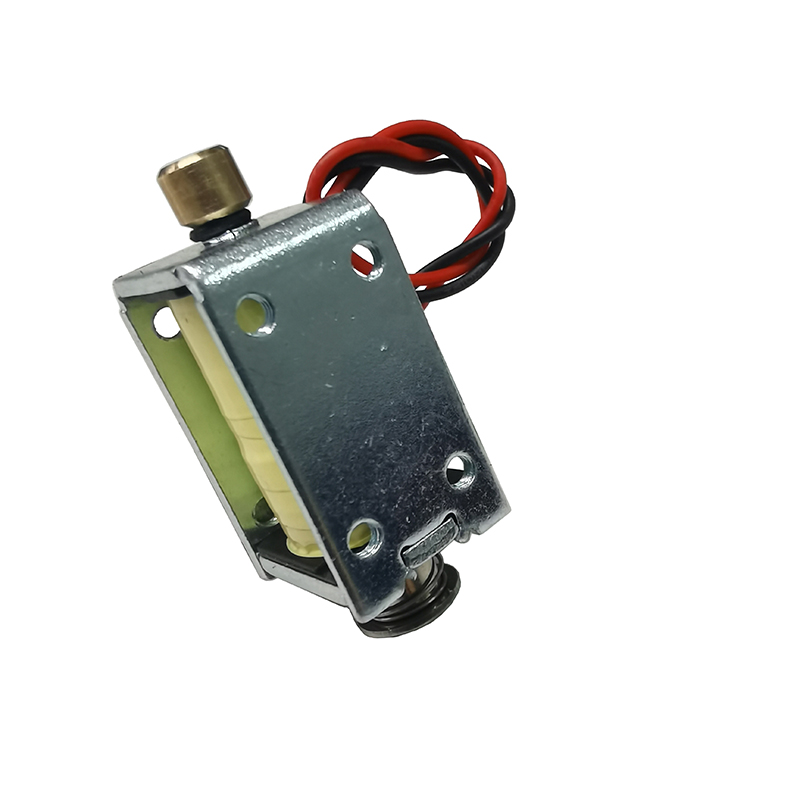

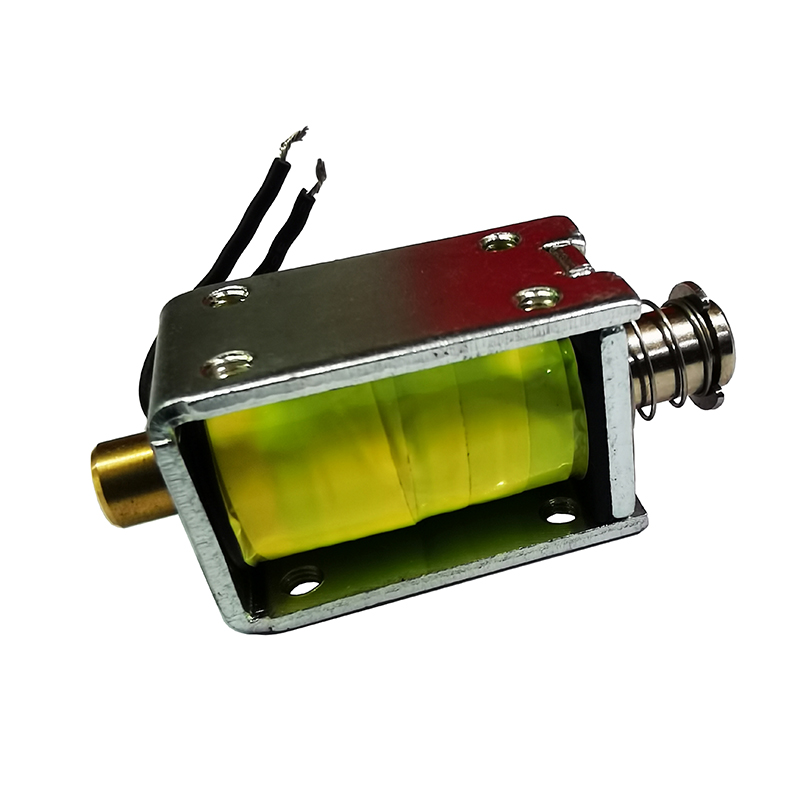

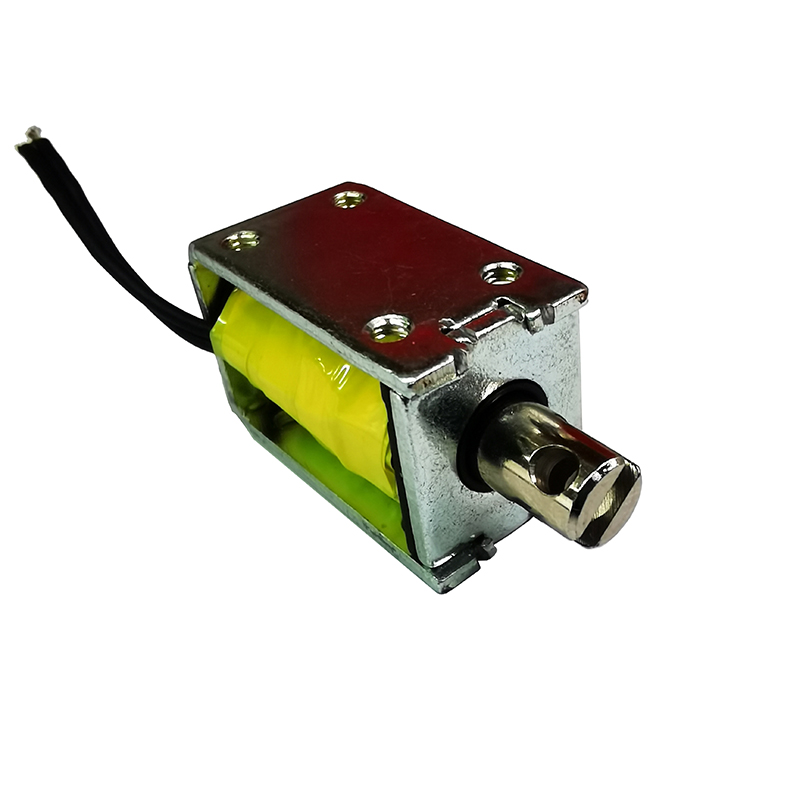

DU0630型推拉框架電磁鐵長30mm*寬19mm*高16mm,可動軸尺寸為Φ6mm,導桿尺寸為Φ2~Φ3.5mm;U型推拉式結構設計,通電吸合斷電復位。行程8mm以內可選,連接方式、工作樣式可按要求制作加工。

產品介紹:

一:結構及工作原理

Ⅰ 結構組成

DU0630系列產品由軛鐵、上蓋、固定、可動、彈簧、導桿、擋塊、線軸、導線等基本零件構成。

0630系列的軛鐵+固定鐵芯組成磁場傳遞部分;0630系列線軸、導線、漆包線等構成磁場激發部分;0630系列可動組成的磁場作用部分;彈簧為復位部分

Ⅱ 工作原理

對DU0630電磁鐵加直流電時,線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分,使之產生產生兩個不同極性,利用異性相吸的原理來實現動作,斷電時彈簧復位部分進行復位。

二:工作頻率

工作頻率=通電時間/(通電時間+斷電時間)*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間(秒)

180

15

4

功率W20℃

2.5W

5W

10W

25W

備注:不同的工作電壓,采用不同的通電率工作時,功率不變,電阻與電流會有變化。選擇時請注意核算所需要的電流,核算公式:

電阻=電壓X電壓/功率 電流=功率/電壓

三:現貨參數

工作電壓:DC-24V

額定電阻:115Ω

耐溫等級:F極155℃

耐電壓:AC1200V 10mA 1S

額定電流:0.21A

工作行程:6mm

工作頻率:50%ED

工作溫度: -5℃~+55℃

額定功率:5W

復位方式:彈簧復位

產品壽命:50萬次

使用條件:-40℃~+100℃

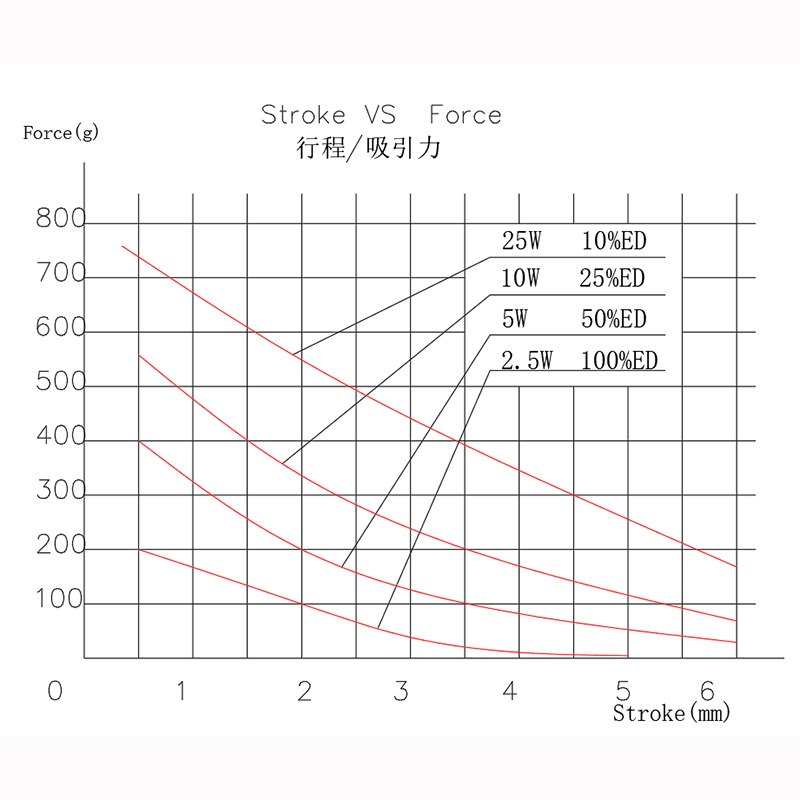

四:力量參數
