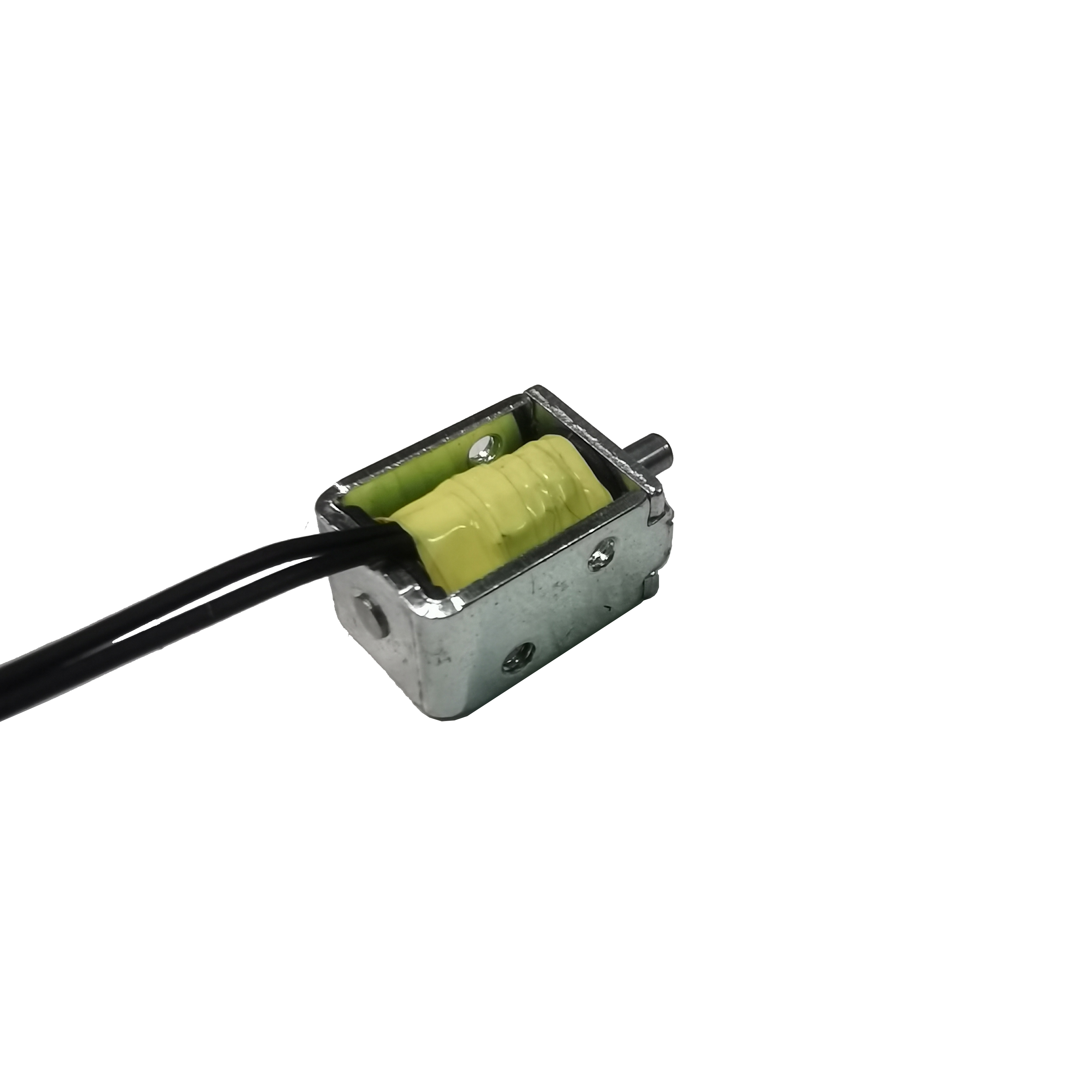

DU0415

DU0415

產品詳情

基本參數：

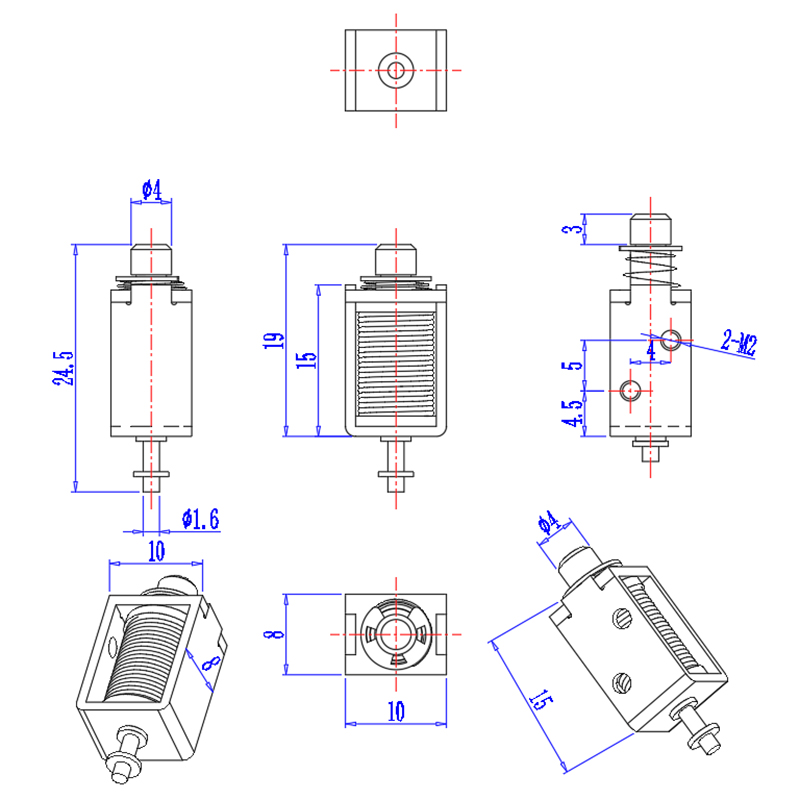

DU0415框架電磁鐵長15mm*寬10mm*高8mm，可動軸尺寸為Φ4mm,推桿尺寸為1.5~2mm之間；U型結構設計，通電吸合斷電復位。行程5mm以內可選，推、拉等均可適用；連接方式、工作樣式可按要求制作加工。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DU0415系列產品由軛鐵、上蓋、固定、可動、導桿、彈簧、線軸、導線等基本零件構成。

軛鐵+固定鐵芯組成磁場傳遞部分；線軸、導線、漆包線等構成磁場激發部分；可動、導桿等組成的磁場作用部分；彈簧為復位部分

Ⅱ 工作原理

對DU0415電磁鐵加直流電時，磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

2W

2W

4W

10W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓X電壓/功率 電流=功率/電壓

三：現貨參數

工作電壓：DC-6V

額定電阻：36Ω

耐溫等級:F極155℃

耐電壓:AC1200V 10mA 1S

額定電流：0.17A

工作行程：3mm

工作頻率：100%ED

工作溫度: －5℃~+55℃

額定功率：1W

復位方式：彈簧復位

產品壽命:50萬次

使用條件：－40℃~+100℃

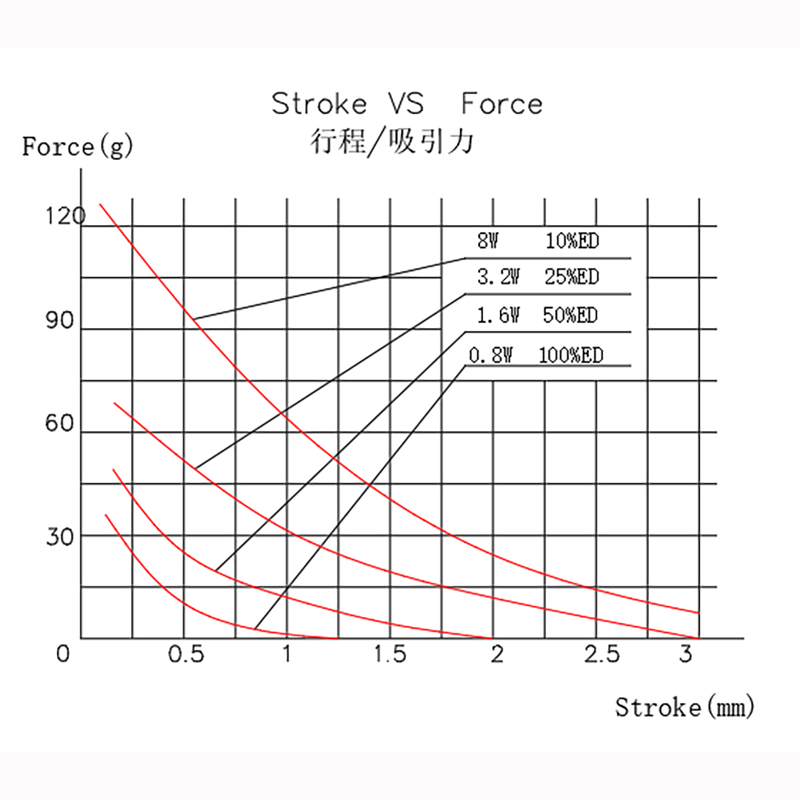

四：力量參數
