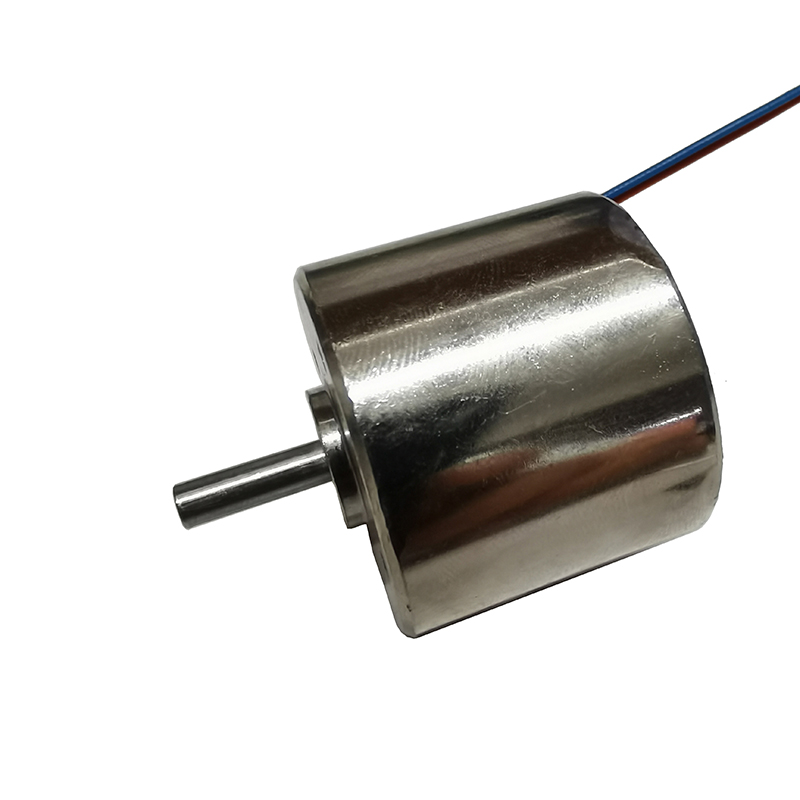

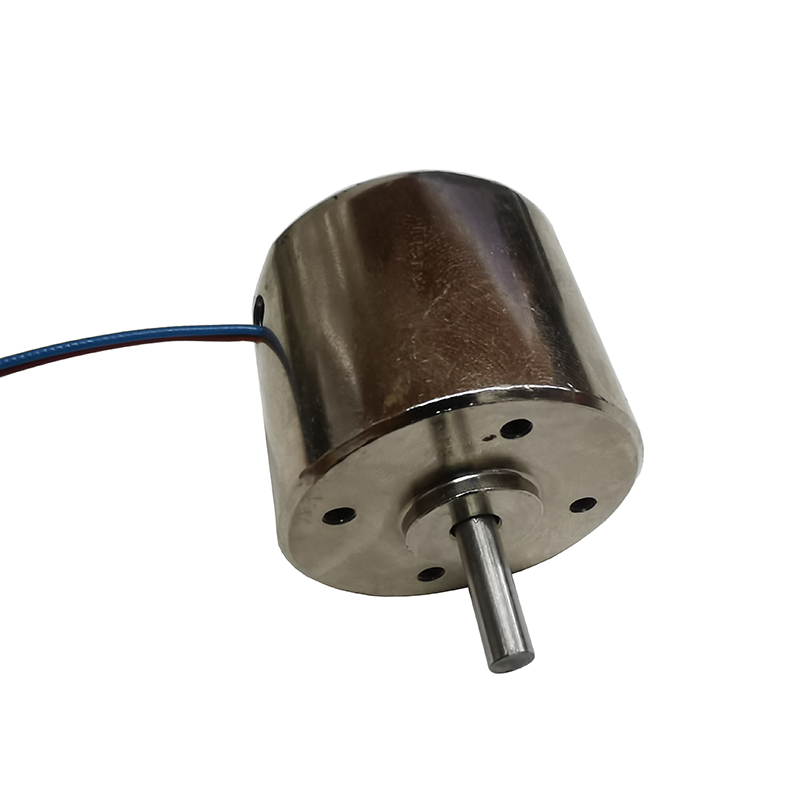

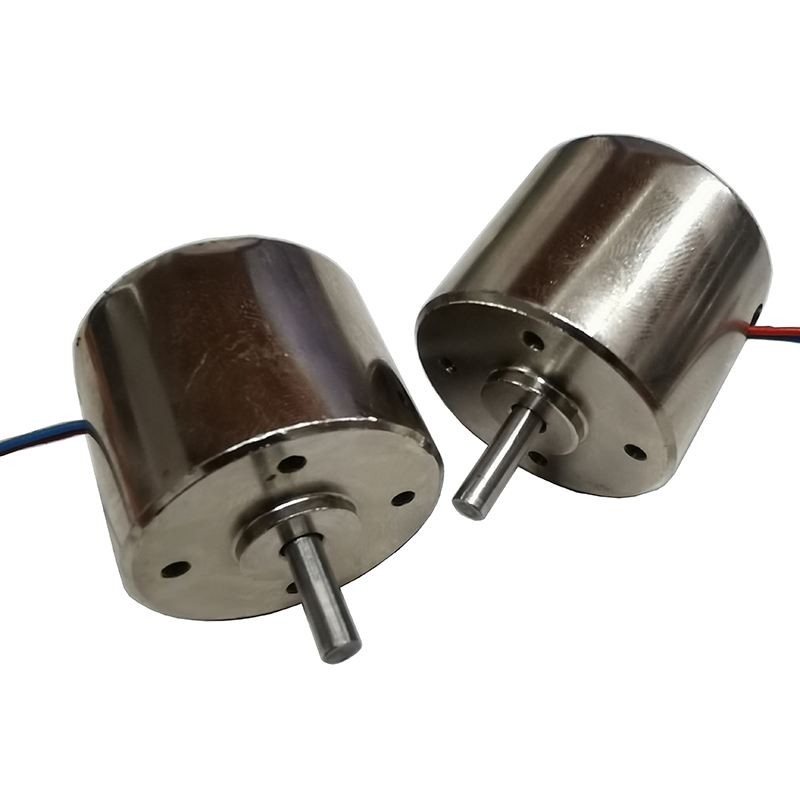

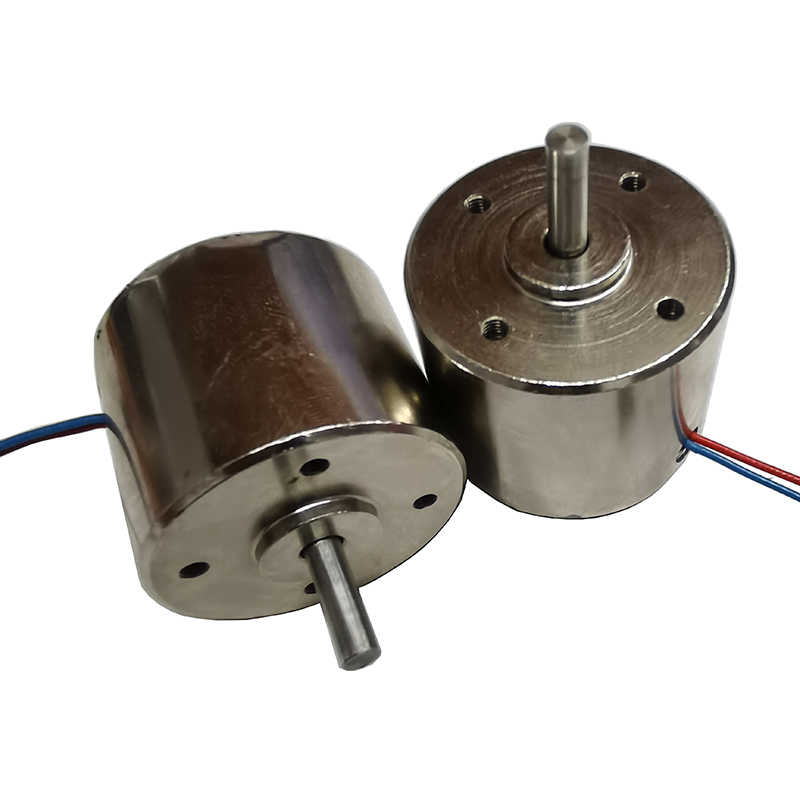

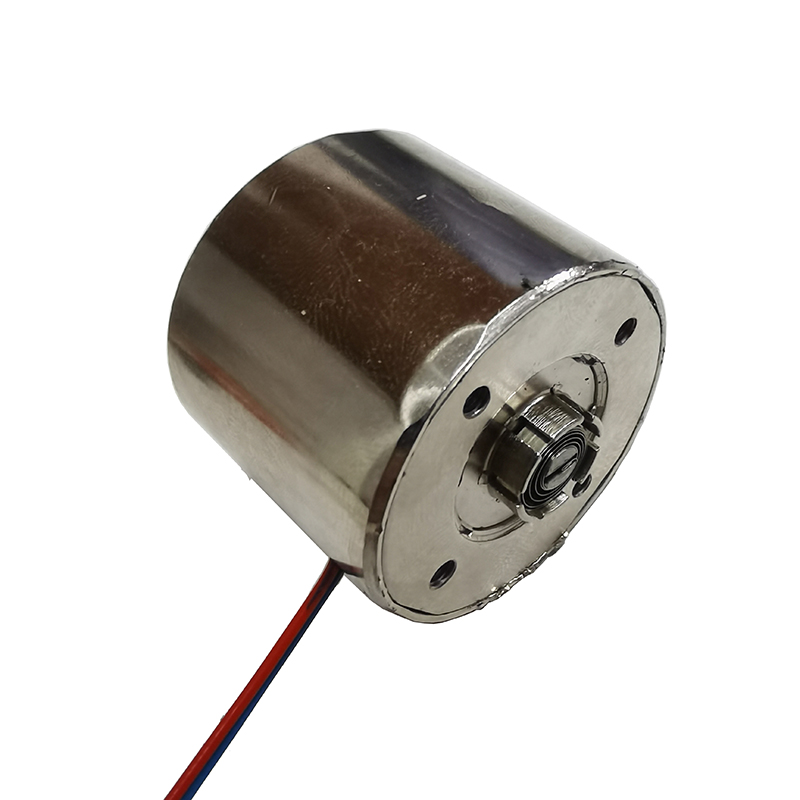

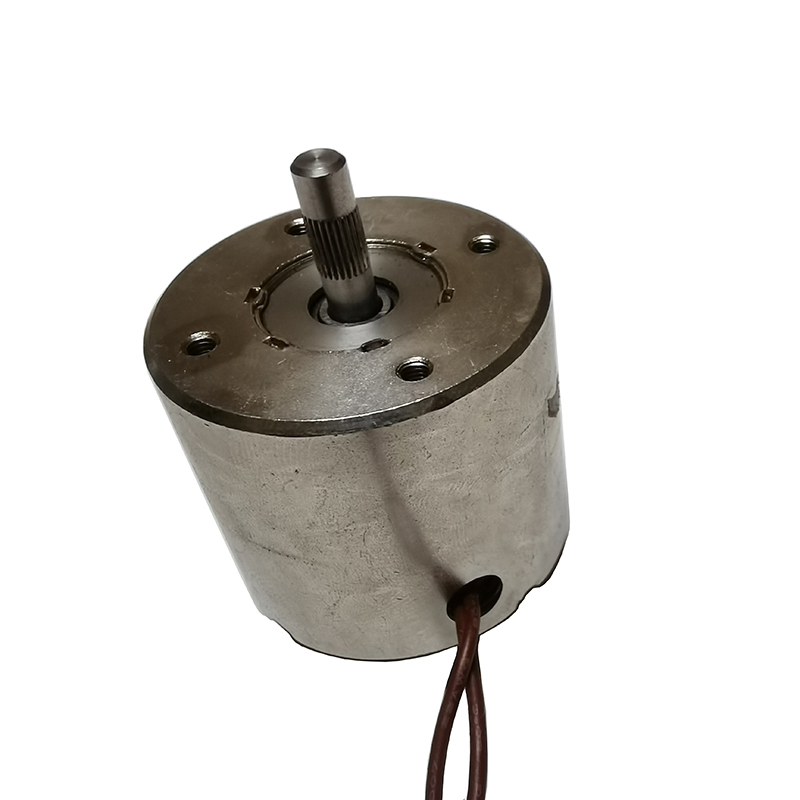

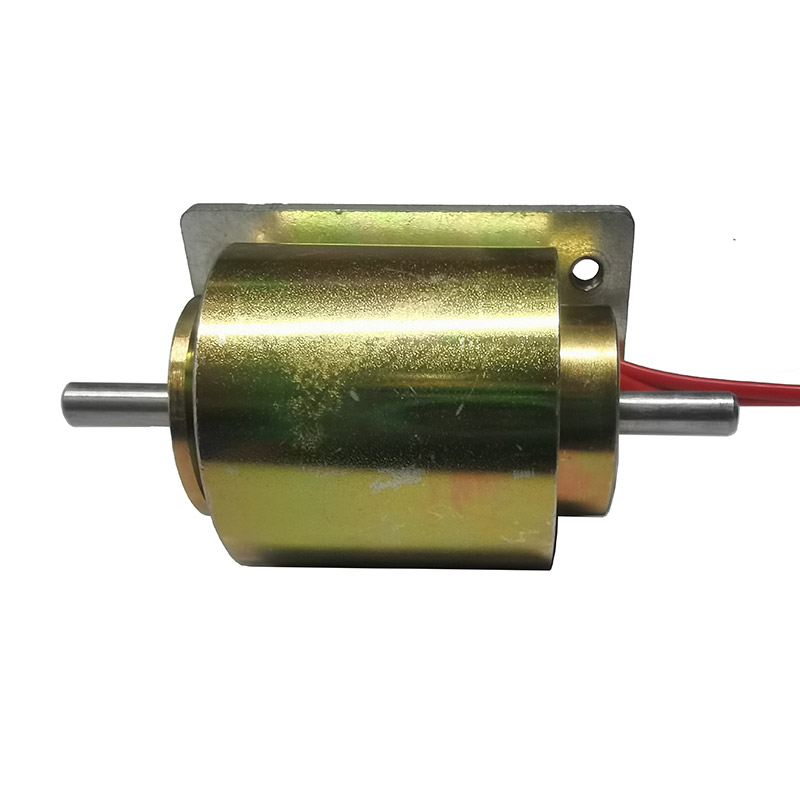

DT3529R順時針旋轉電磁鐵
基本參數：
DT3529旋轉電磁鐵采用斜面轉角結構設計，旋轉方向為順時針右旋轉，旋轉角度為60度（可自定）,內置雙軸承壽命可達到1000000次長久耐用，適用各類分選機、篩選機等機械設備。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DT3529旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。
3529軛鐵、前蓋組成磁場傳遞部分；3529線軸、漆包線、電線等構成磁場激發部分；3529的轉子、轉軸組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對3529旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。
二：工作頻率
|
工作頻率=通電時間/（通電時間+斷電時間）*100% |
100% |
50% |
25% |
10% |
|
連續通電 |
間隔通電 |
|||
|
最長通電時間（秒） |
∞ |
150 |
10 |
3 |
|
功率W（20℃） |
3.5W |
7W |
14W |
35W |
|
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 |
||||
三：參數介紹
主體尺寸：直徑35mm*高29mm，
旋轉軸直徑：3mm
電壓范圍：DC3V以上
旋轉角度：60°（可定制）
工作樣式：順時針旋轉/右旋
旋轉扭力: 0.25N.cm(扭力與功率有關)
復位方式：彈簧復位

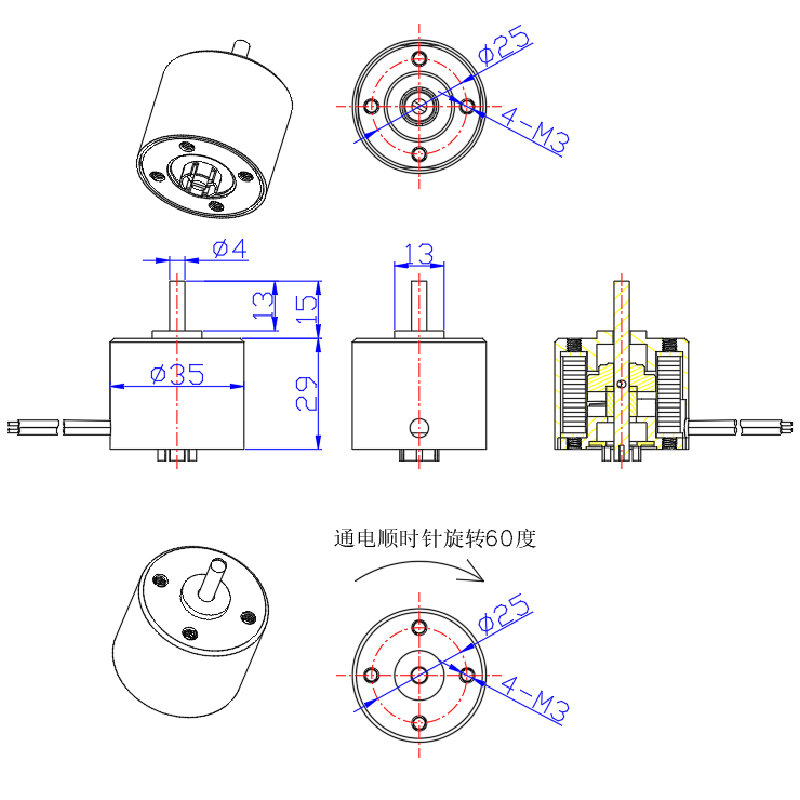

四：外形尺寸
DT3529R順時針旋轉電磁鐵
基本參數：
DT3529旋轉電磁鐵采用斜面轉角結構設計，旋轉方向為順時針右旋轉，旋轉角度為60度（可自定）,內置雙軸承壽命可達到1000000次長久耐用，適用各類分選機、篩選機等機械設備。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DT3529旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。
3529軛鐵、前蓋組成磁場傳遞部分；3529線軸、漆包線、電線等構成磁場激發部分；3529的轉子、轉軸組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對3529旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。
二：工作頻率
|
工作頻率=通電時間/（通電時間+斷電時間）*100% |
100% |
50% |
25% |
10% |
|
連續通電 |
間隔通電 |
|||
|
最長通電時間（秒） |
∞ |
150 |
10 |
3 |
|
功率W（20℃） |
3.5W |
7W |
14W |
35W |
|
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 |
||||
三：參數介紹
主體尺寸：直徑35mm*高29mm，
旋轉軸直徑：3mm
電壓范圍：DC3V以上
旋轉角度：60°（可定制）
工作樣式：順時針旋轉/右旋
旋轉扭力: 0.25N.cm(扭力與功率有關)
復位方式：彈簧復位
四：外形尺寸
