DT4245

DT4245

產品詳情

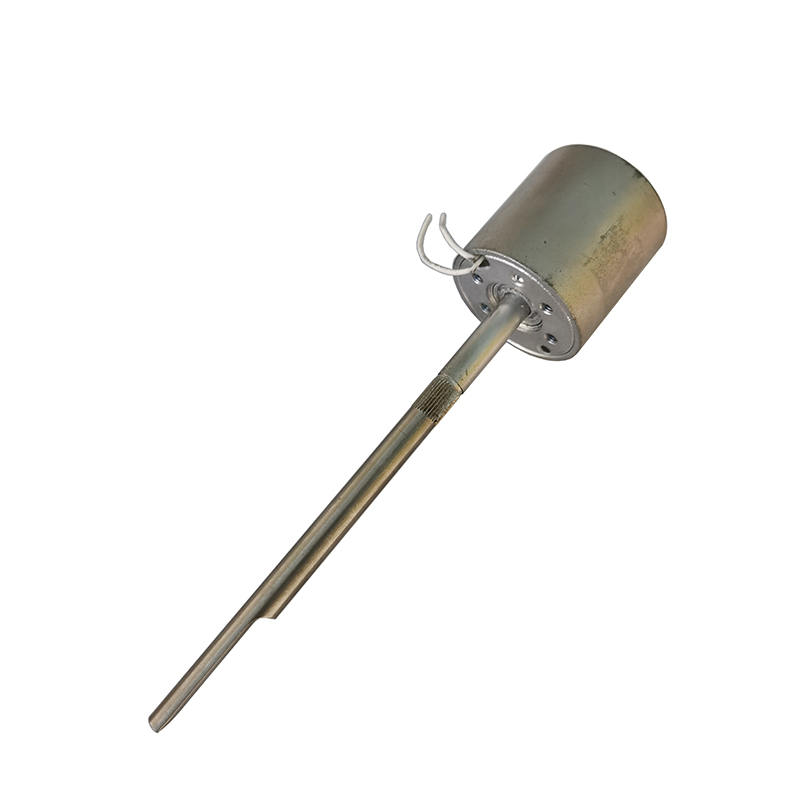

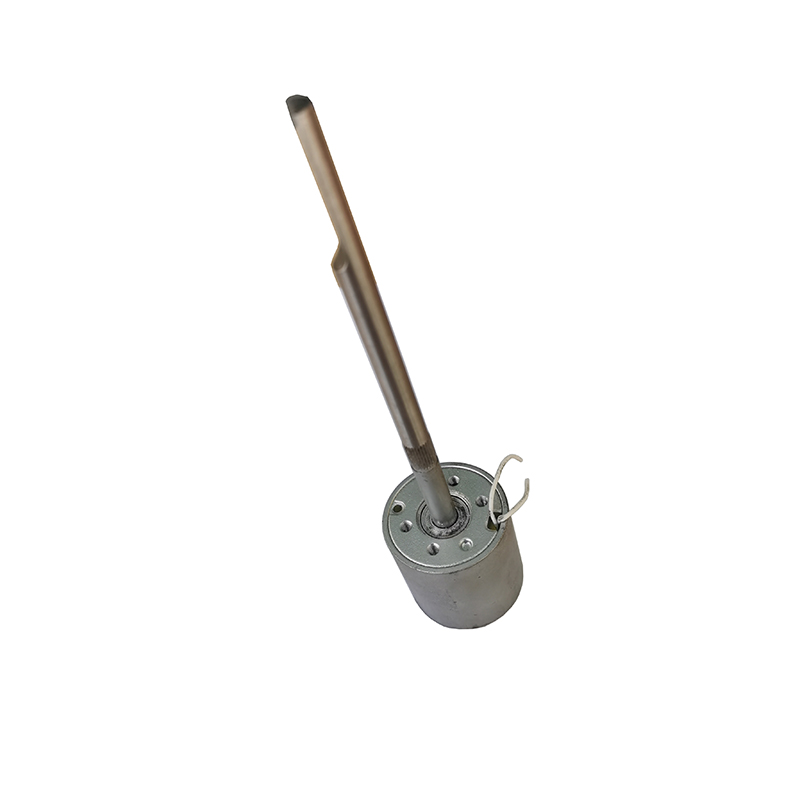

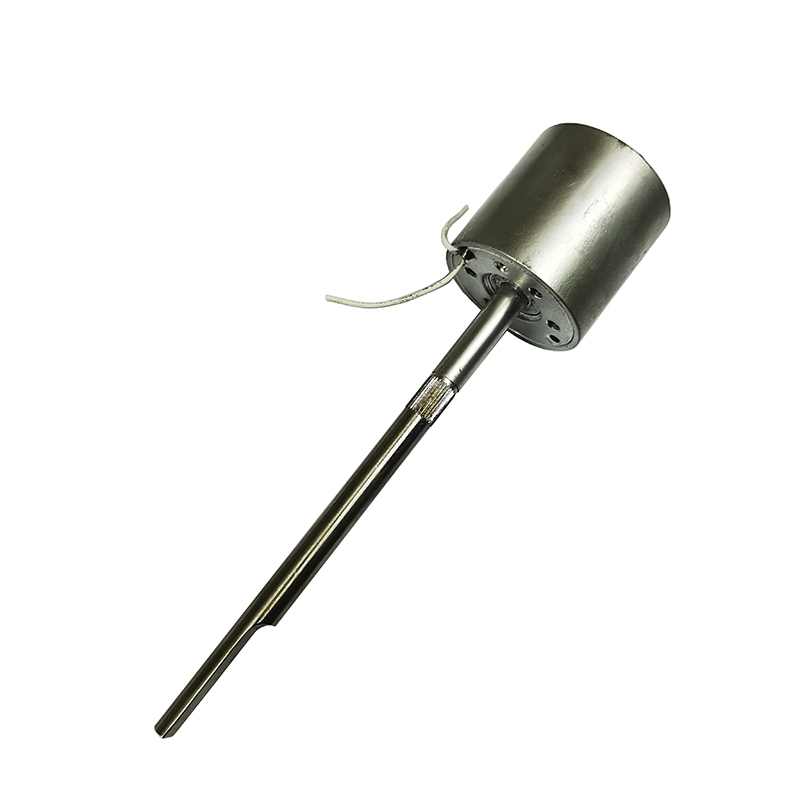

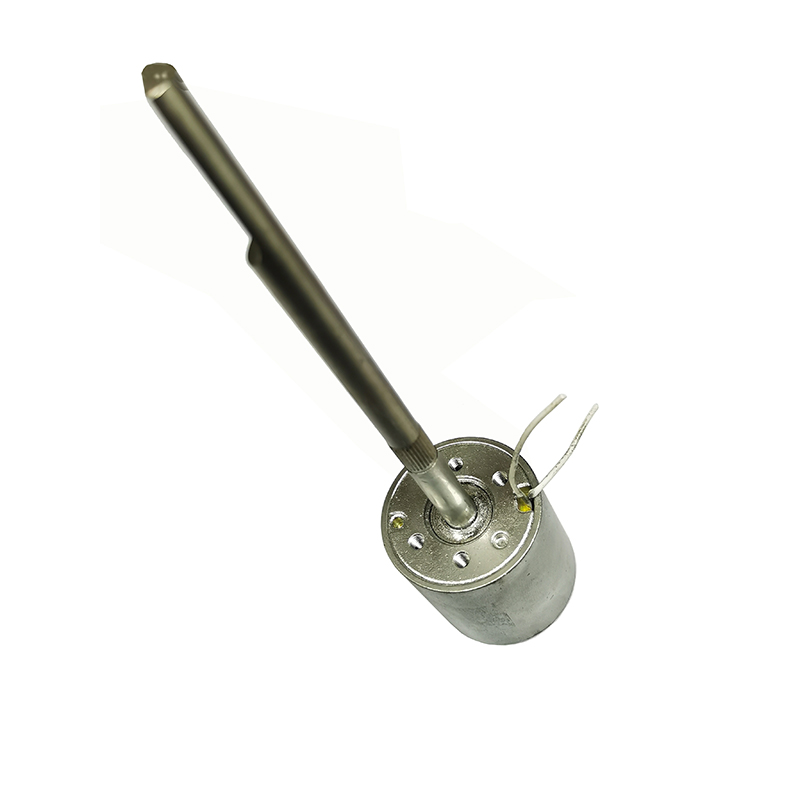

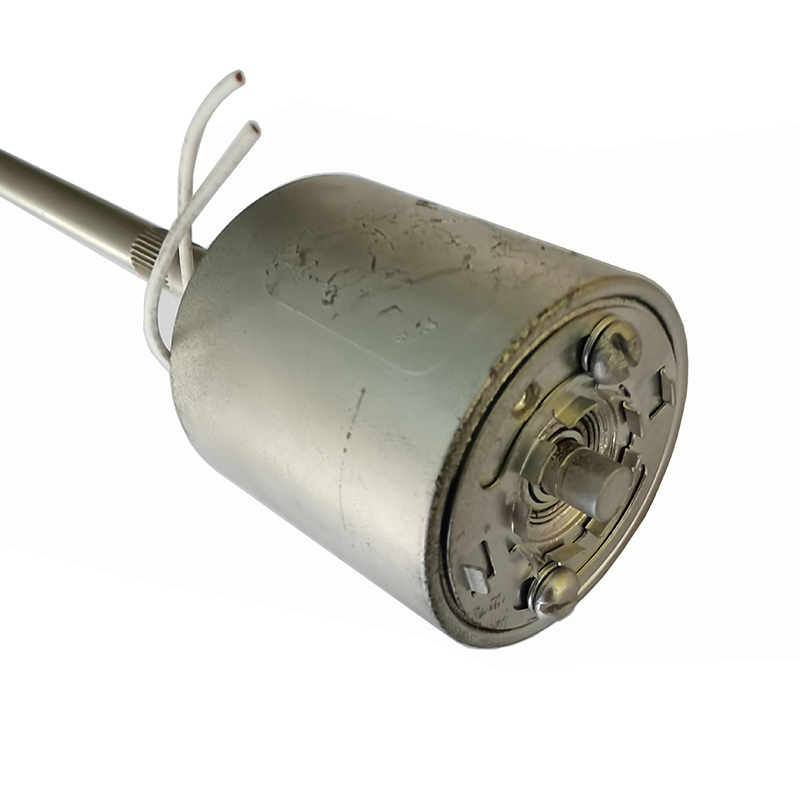

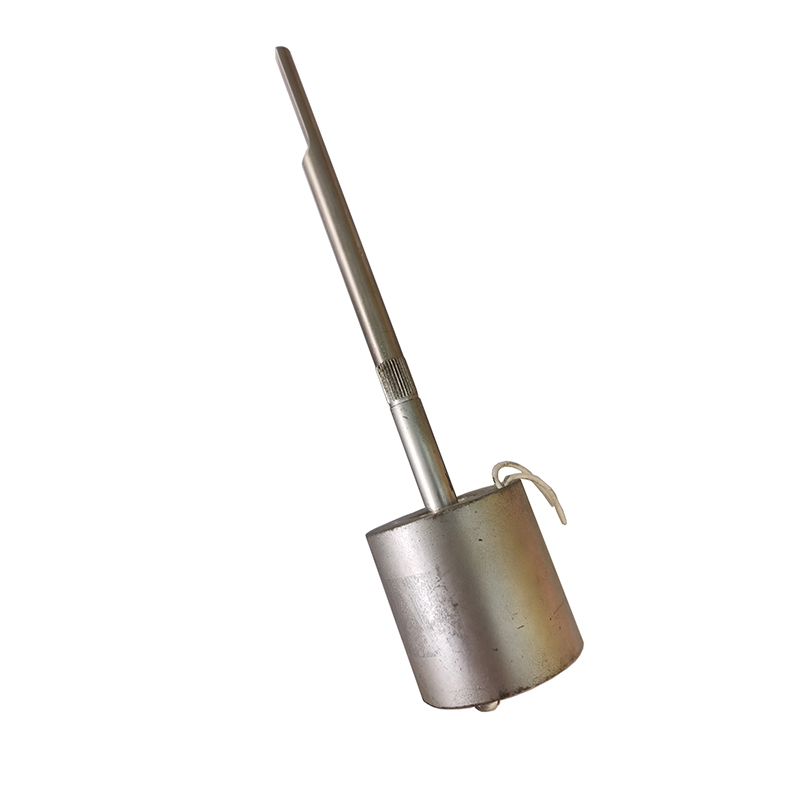

DT4245旋轉電磁鐵

基本參數：

DT4245旋轉電磁鐵采用扇形結構設計，外置可調整扭力彈簧扭力可調，轉軸采用整體式長軸加工，加工樣式可根據需要調整，通過內置0.08微型調整來實現調整產品扭力。適合各類機械分選設備等。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DT4245旋轉電磁鐵由軛鐵、前蓋、轉軸、線軸、轉子、定位塊、固定塊、軸承、彈簧等基本零件構成。

4245軛鐵、前蓋組成磁場傳遞部分；4245線軸、漆包線、電線等構成磁場激發部分；4245的轉子、轉軸組成磁場動作部分。

Ⅱ 工作原理

在斷電狀態時，磁場作用部分在彈簧作用下處理初始位置，當對4245旋轉式電磁鐵的磁場激發部分通電時，磁化磁場傳遞部分與動作部分產生兩個不同極性，使之磁場動作部分按一定角度進行轉動。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

8W

16W

32W

75W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

主體尺寸：直徑42mm*高45mm，

旋轉軸直徑：5mm

電壓范圍：DC6V以上

旋轉角度：25°（可定制）

工作樣式：左右順逆時針均可

旋轉扭力: 1.8N.cm(扭力與功率有關)

復位方式：彈簧復位

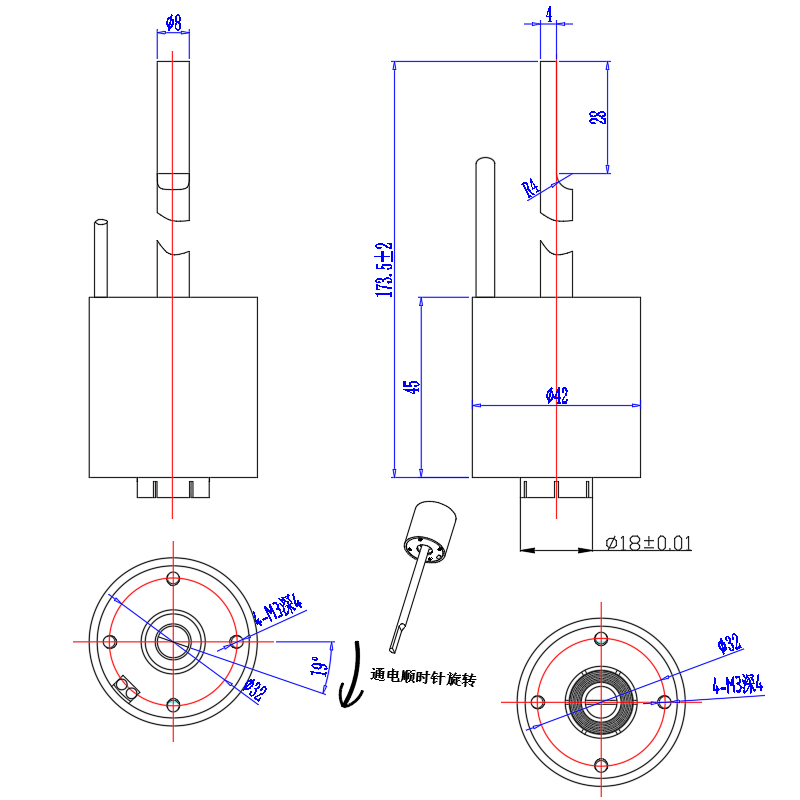

四：外形尺寸
