DU0730B

DU0730B

產品詳情

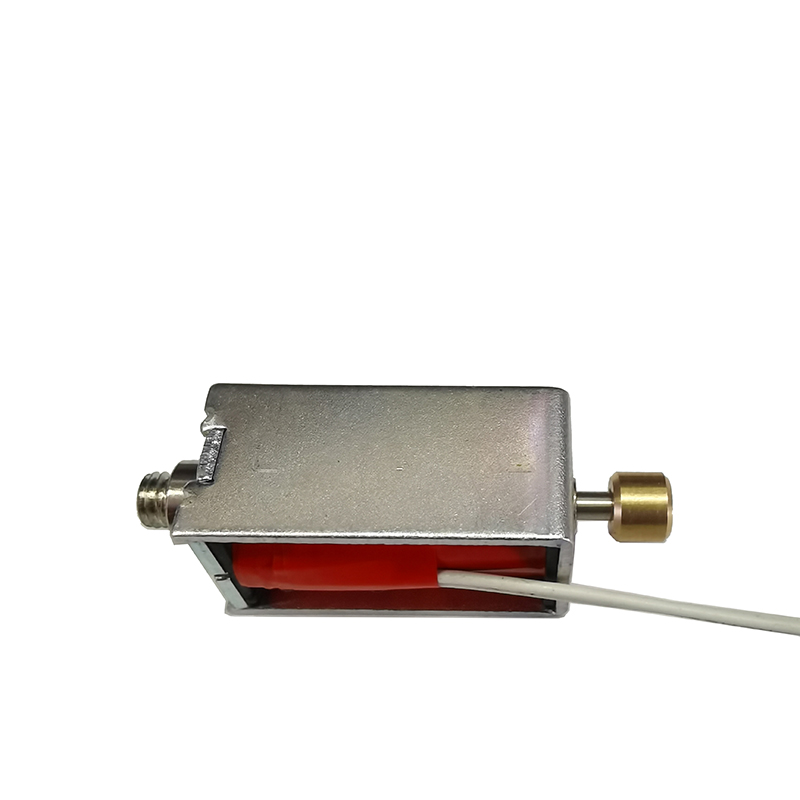

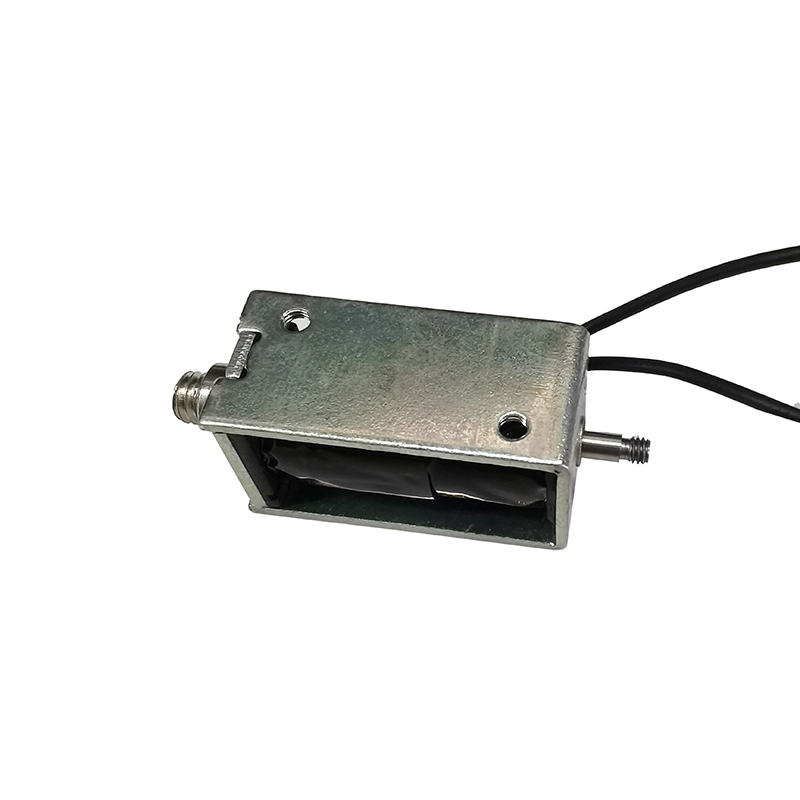

DU0730BL/S拉式智能感應閉門器電磁鐵

基本參數：

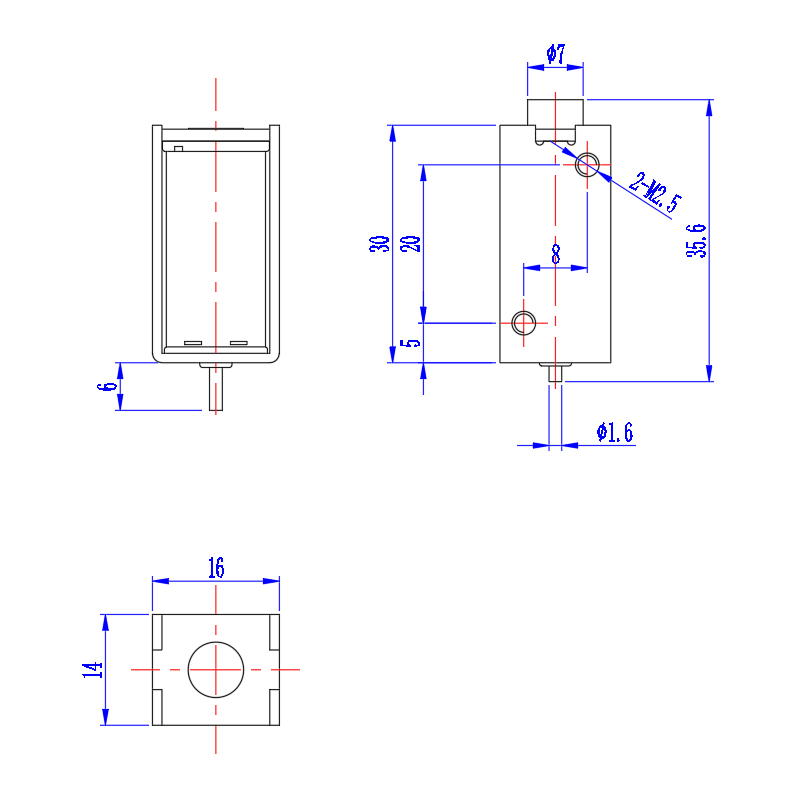

DU0730BL/S拉式電磁鐵長30mm*寬16mm*高14mm，可動軸尺寸為Φ7mm, U型結構設計，通電吸合斷電復位。行程12mm以內可選；連接方式、工作樣式可按要求制作加工。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DU0730系列產品由上蓋、軛鐵、固定鐵芯、可動鐵芯、彈簧、線軸等基本零件構成。

0730系列的軛鐵+固定鐵芯組成磁場傳遞部分；0730系列線軸、導線、漆包線等構成磁場激發部分；0730系列可動等組成的磁場作用部分；彈簧為復位部分

Ⅱ 工作原理

對DU0730電磁鐵加直流電時，線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

200

15

3

功率W（20℃）

2.2W

4.4W

8.8W

21W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓X電壓/功率 電流=功率/電壓

三：現貨參數

工作電壓：DC-6V

額定電阻：4Ω

耐溫等級:F極155℃

耐電壓:AC1200V 10mA 1S

額定電流：1.4A

工作行程：10mm

工作頻率：25%ED

工作溫度: －5℃~+55℃

額定功率：8.8W

復位方式：彈簧復位

產品壽命:50萬次

使用條件：－40℃~+100℃
