DU1564

DU1564

產品詳情

基本參數:

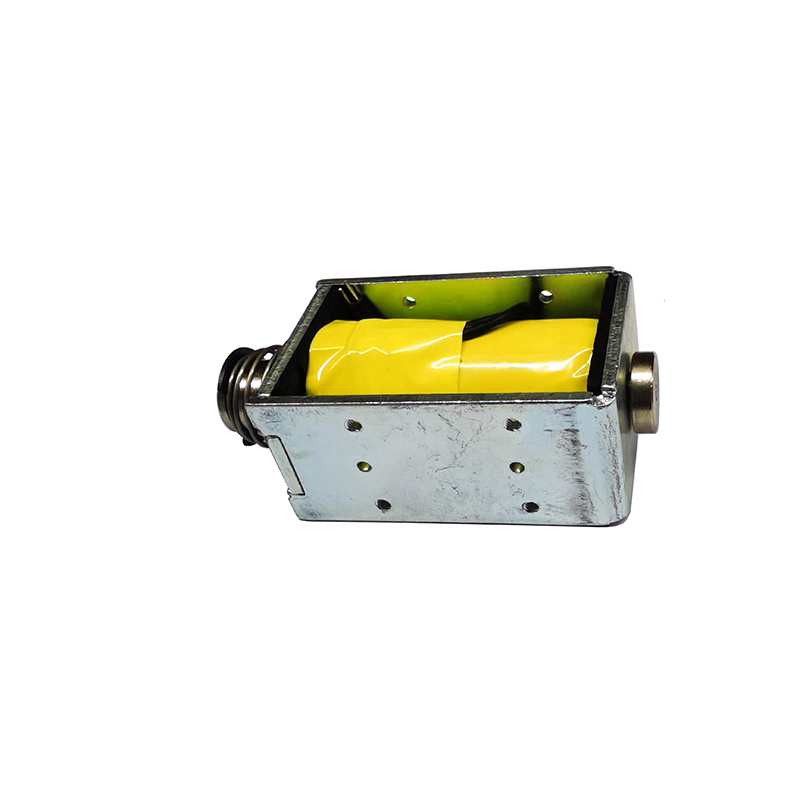

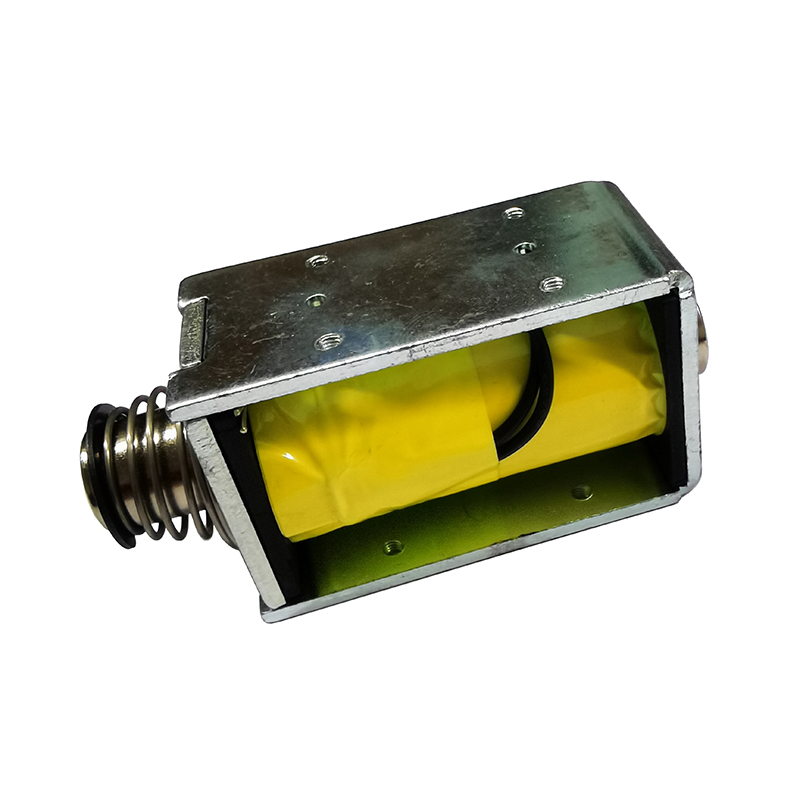

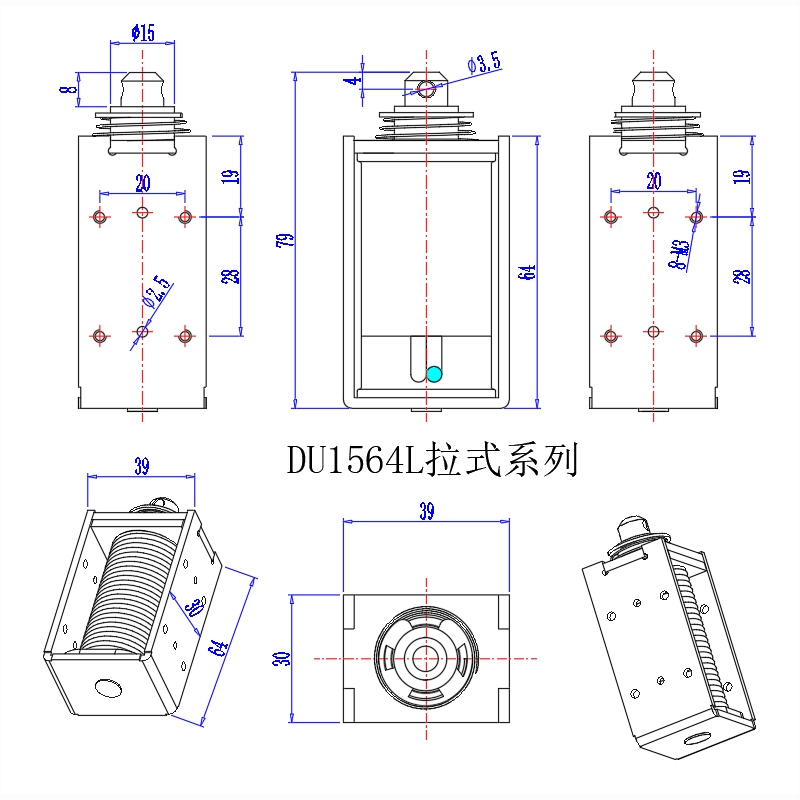

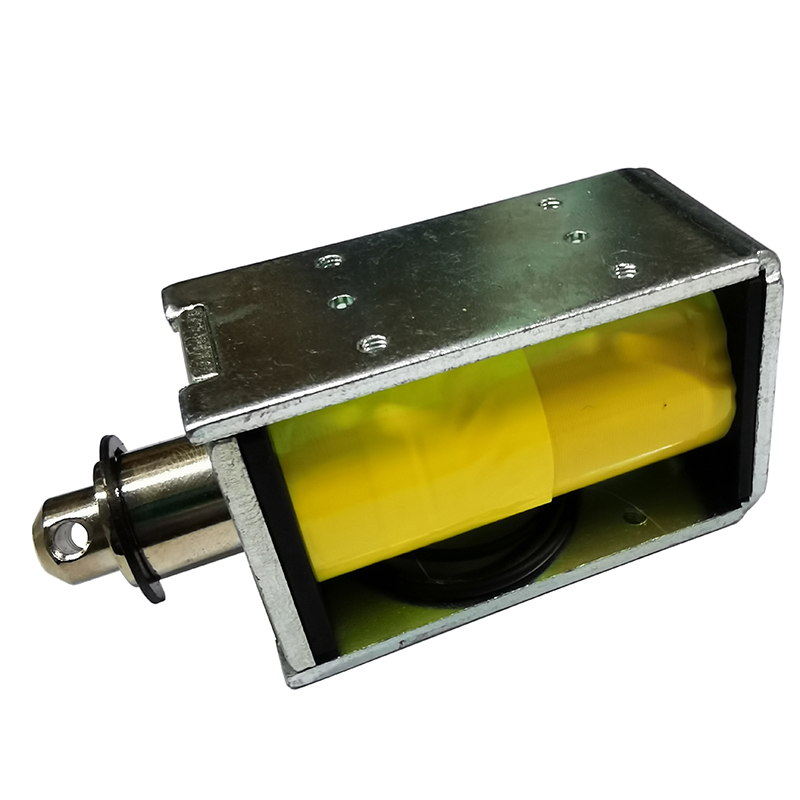

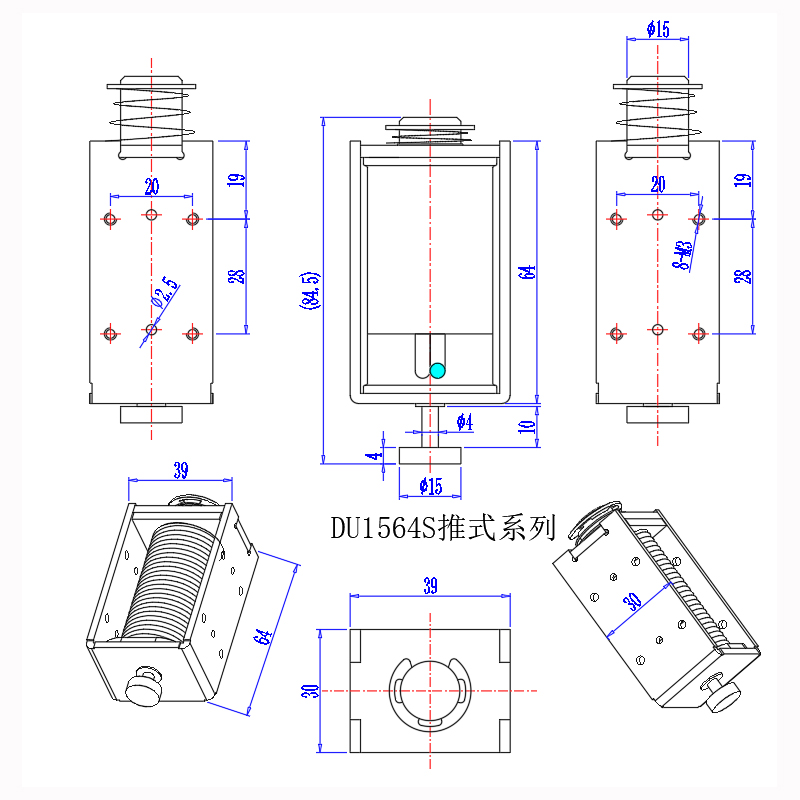

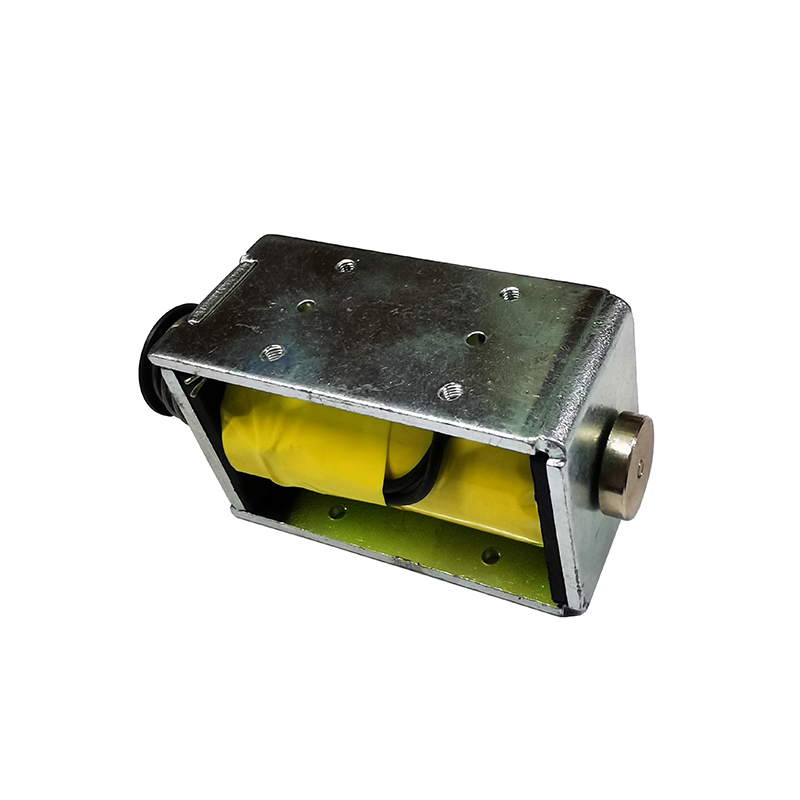

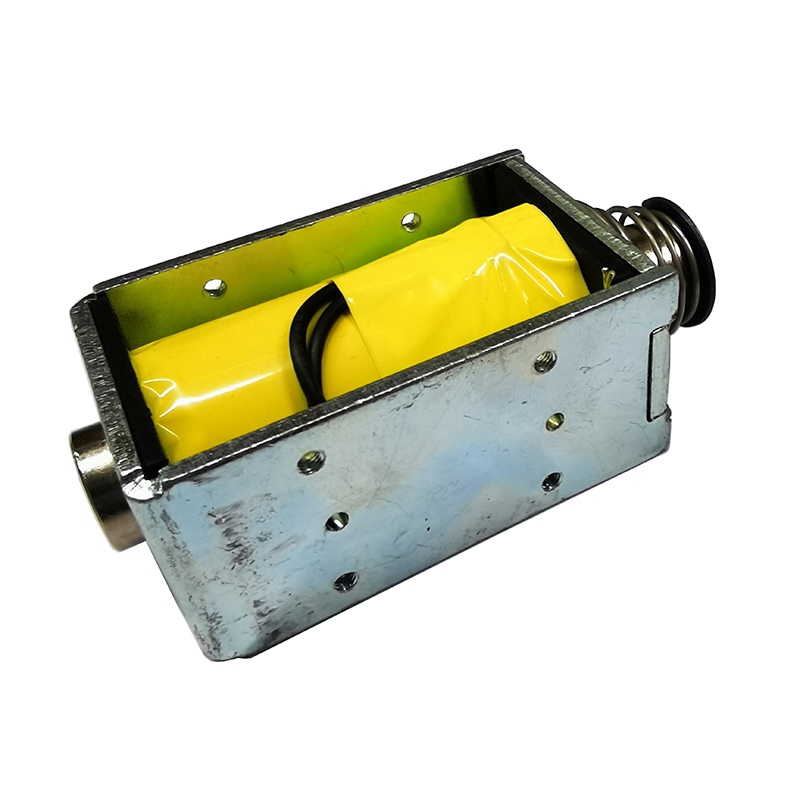

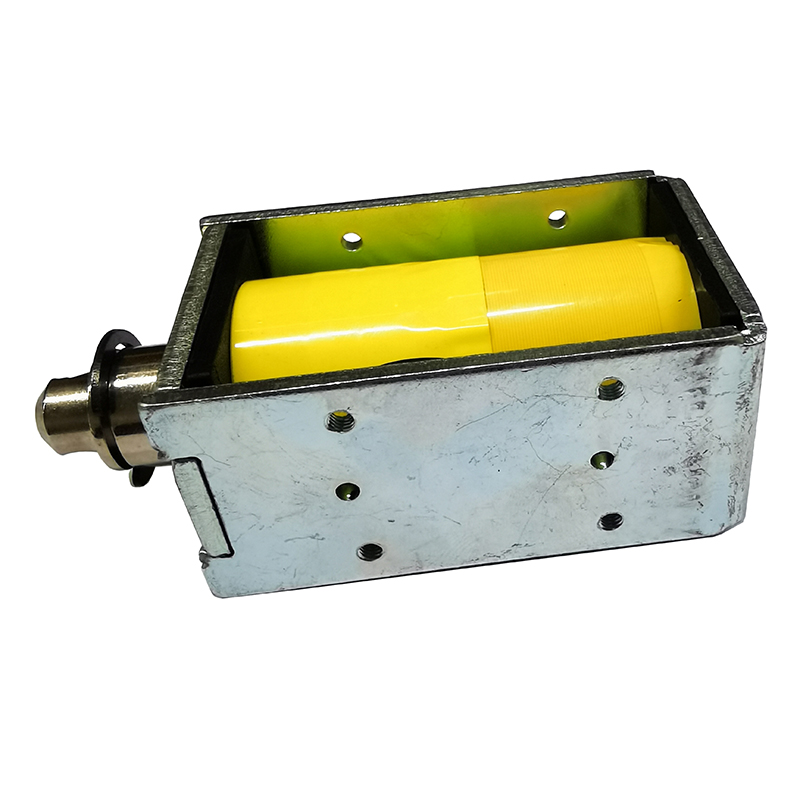

DU1564L/S框架電磁鐵長64mm*寬39mm*高30mm,可動軸尺寸為Φ15mm, U型結構設計,通電吸合斷電復位。行程20mm以內可選;拉式結構,連接方式、工作樣式可按要求制作加工。

產品介紹:

一:結構及工作原理

Ⅰ 結構組成

DU1564L/S系列產品由上蓋、軛鐵、固定鐵芯、可動鐵芯、彈簧、線軸等基本零件構成。

1564L/S系列的軛鐵+固定鐵芯組成磁場傳遞部分;1564L/S系列線軸、導線、漆包線等構成磁場激發部分;1564L/S系列可動組成的磁場作用部分;彈簧為復位部分

Ⅱ 工作原理

對DU1564L/S電磁鐵加直流電時,線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分,使之產生產生兩個不同極性,利用異性相吸的原理來實現動作,斷電時彈簧復位部分進行復位。

二:工作頻率


工作頻率=通電時間/(通電時間+斷電時間)*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間(秒)

180

12

3

功率W20℃

8W

16W

32W

75W

備注:不同的工作電壓,采用不同的通電率工作時,功率不變,電阻與電流會有變化。選擇時請注意核算所需要的電流,核算公式:

電阻=電壓X電壓/功率 電流=功率/電壓

三:現貨參數

工作電壓:DC-24V

額定電阻:36Ω

耐溫等級:F極155℃

耐電壓:AC1200V 10mA 1S

額定電流:0.66A

工作行程:10mm

工作頻率:50%ED

工作溫度: -5℃~+55℃

額定功率:16W

復位方式:彈簧復位

產品壽命:50萬次

使用條件:-40℃~+100℃

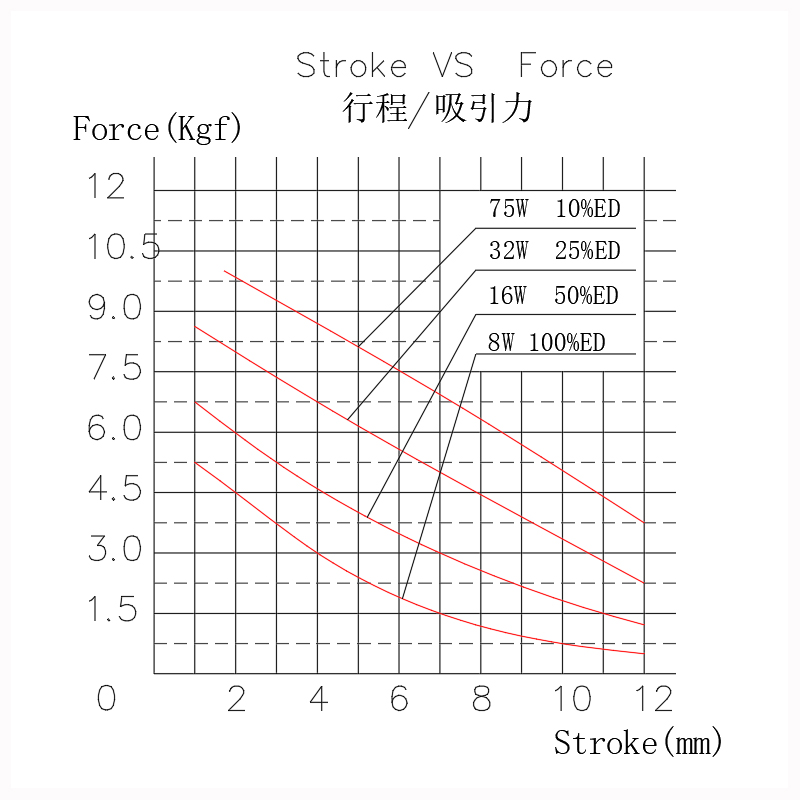

四:力量參數
