DU1240

DU1240

產品詳情

基本參數：

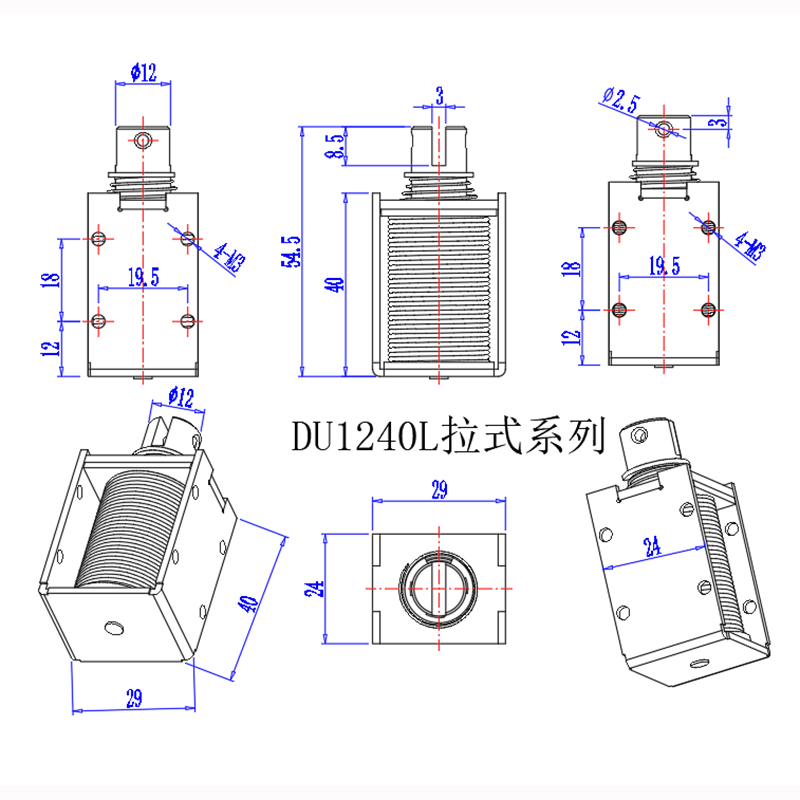

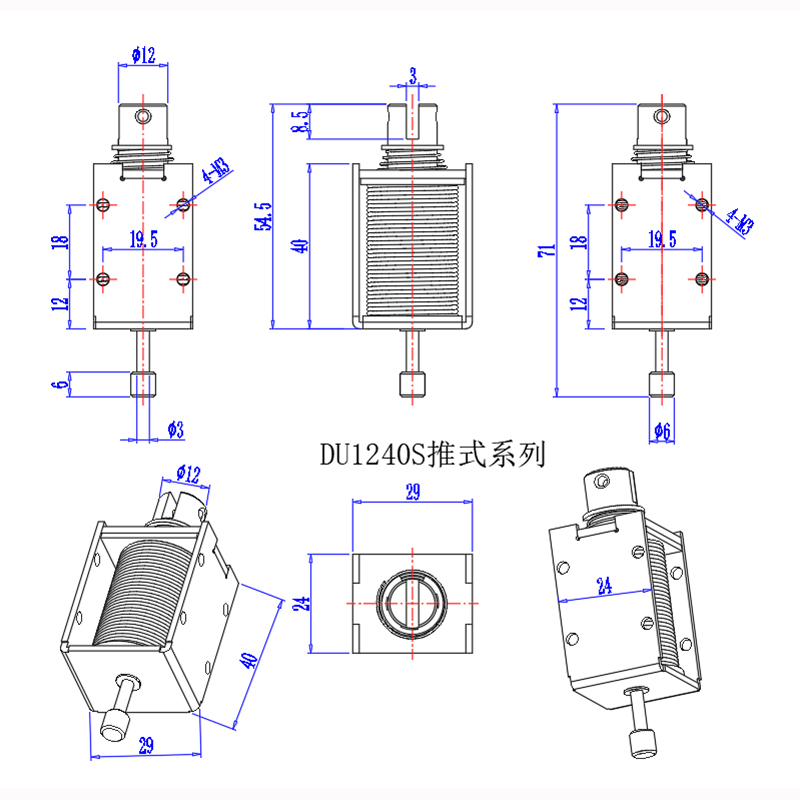

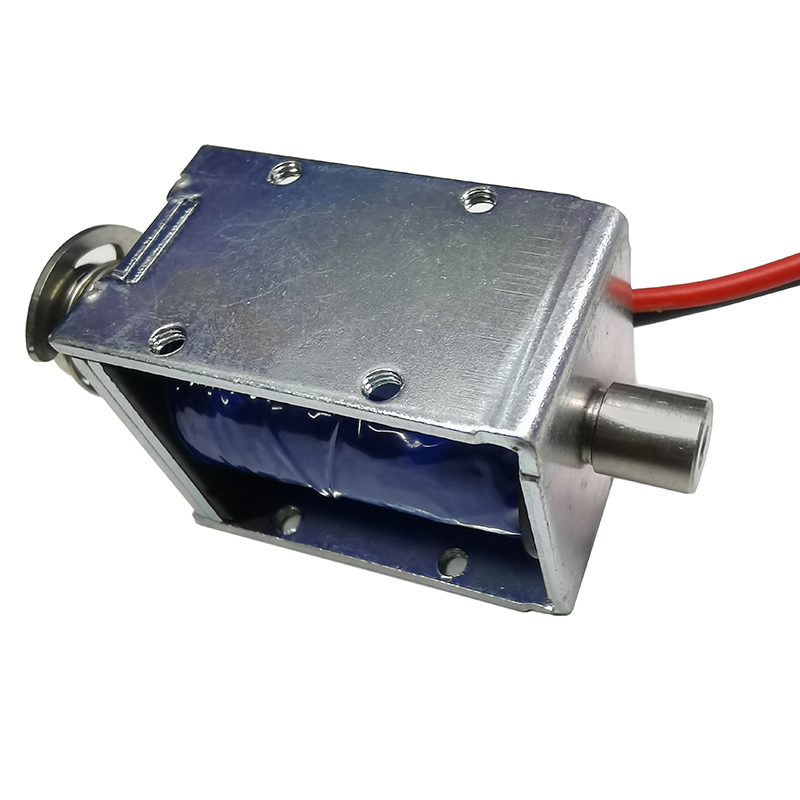

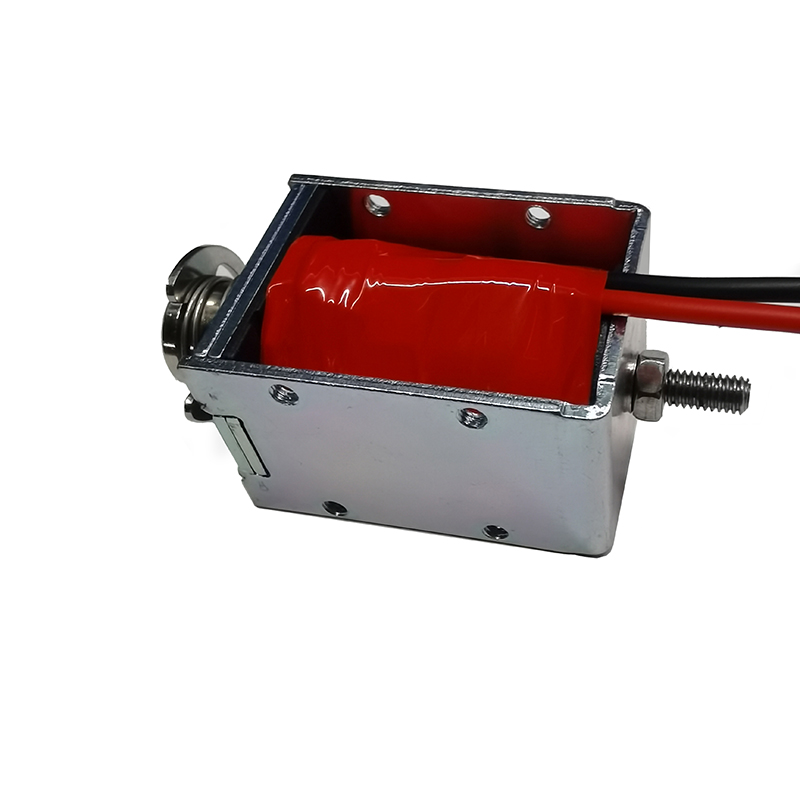

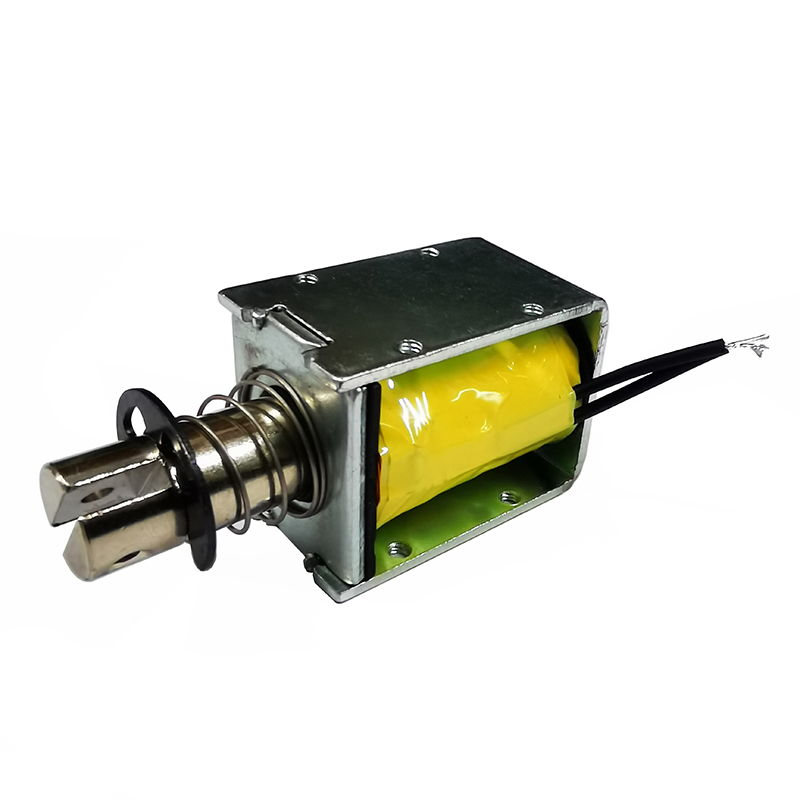

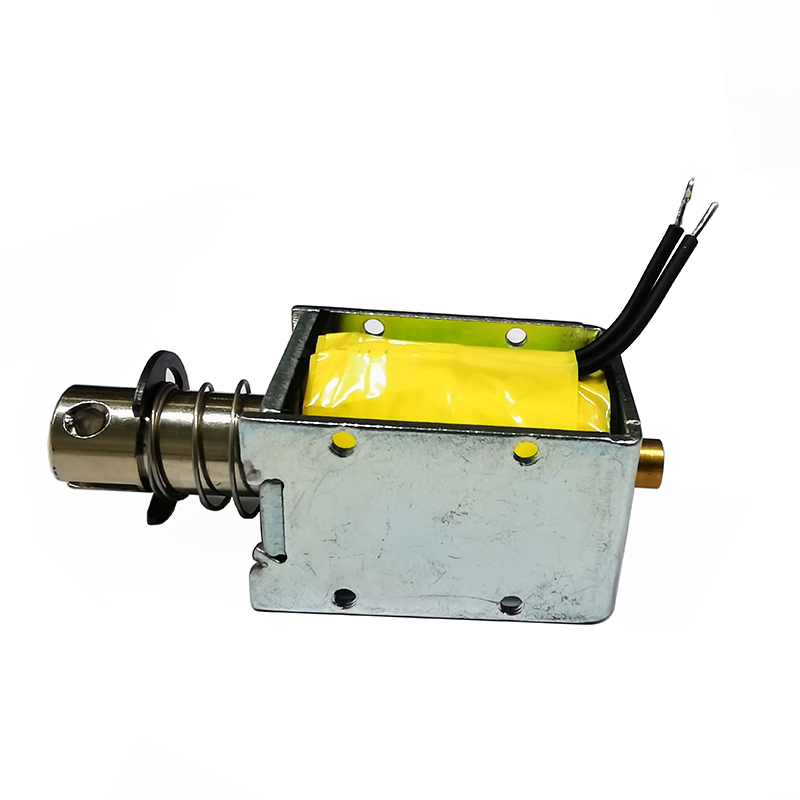

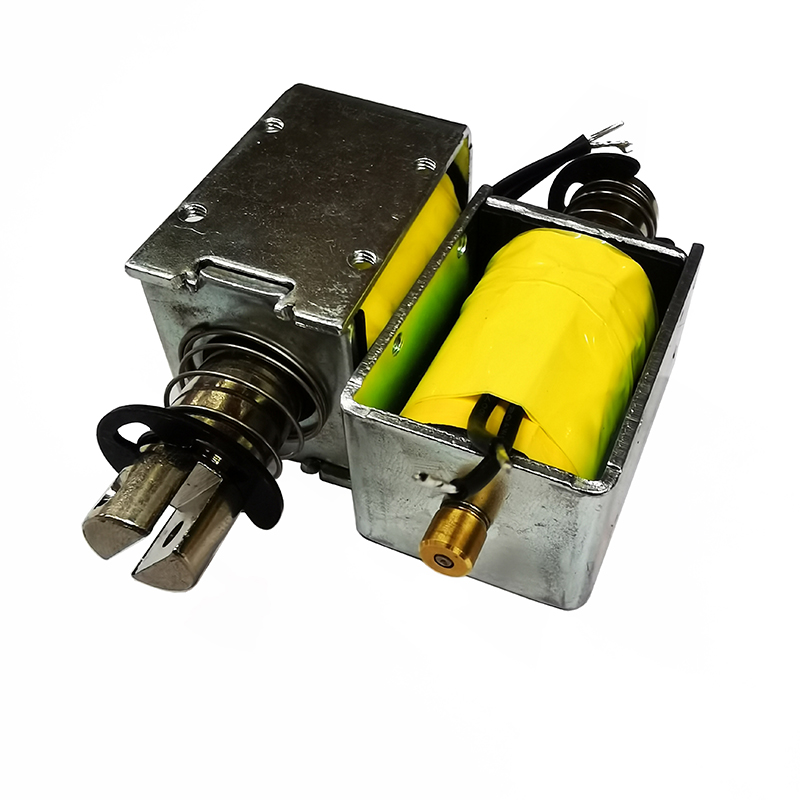

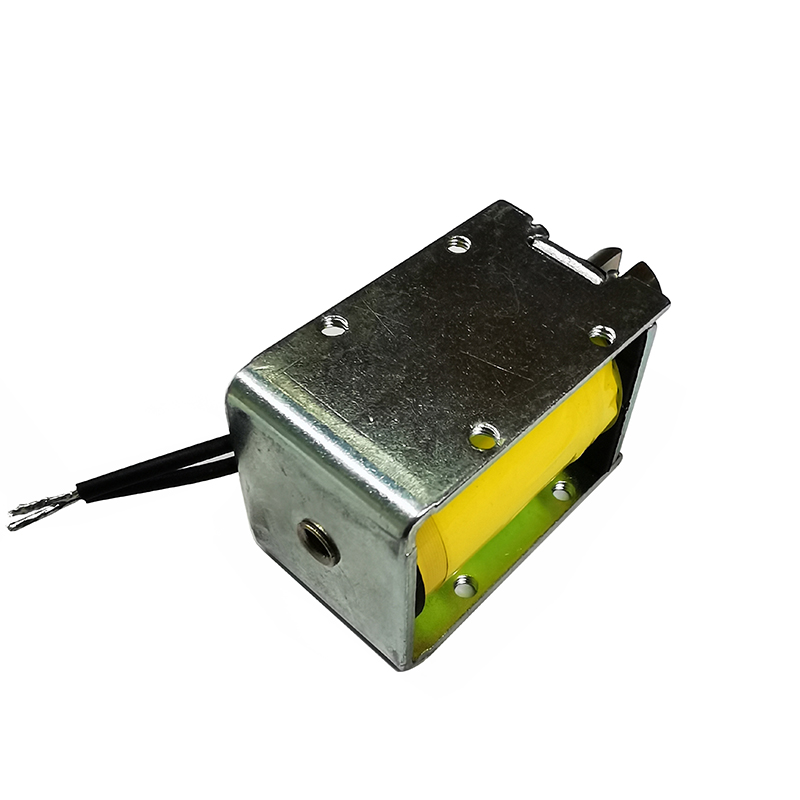

DU1240L/S框架電磁鐵長40mm*寬29mm*高24mm，可動軸尺寸為Φ12mm,導桿尺寸Φ2~Φ4mm, U型結構設計，通電吸合斷電復位。行程15mm以內可選；推、拉式結構，連接方式、工作樣式可按要求制作加工。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DU1240L/S系列產品由上蓋、軛鐵、固定鐵芯、可動鐵芯、導桿、擋塊、彈簧、線軸等基本零件構成。

1240L/S系列的軛鐵+固定鐵芯組成磁場傳遞部分；1240L/S系列線軸、導線、漆包線等構成磁場激發部分；1240L/S系列可動、導桿、擋塊組成的磁場作用部分；彈簧為復位部分

Ⅱ 工作原理

對DU1240L/S電磁鐵加直流電時，線圈磁場激發部分產生磁力磁化磁場傳遞部分與作用部分，使之產生產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧復位部分進行復位。

二：工作頻率


工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

150

10

3

功率W（20℃）

5.1W

10.2W

20.4W

51W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓X電壓/功率 電流=功率/電壓

三：現貨參數

工作電壓：DC-24V

額定電阻：28Ω

耐溫等級:F極155℃

耐電壓:AC1200V 10mA 1S

額定電流：0.85A

工作行程：10mm

工作頻率：25%ED

工作溫度: －5℃~+55℃

額定功率：20.5W

復位方式：彈簧復位

產品壽命:50萬次

使用條件：－40℃~+100℃

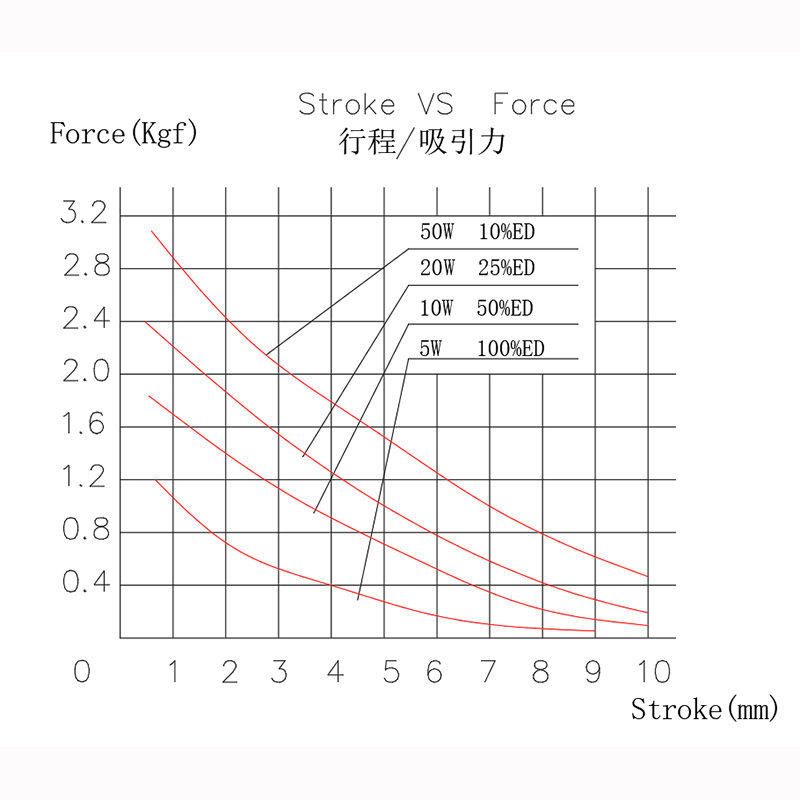

四：力量參數
