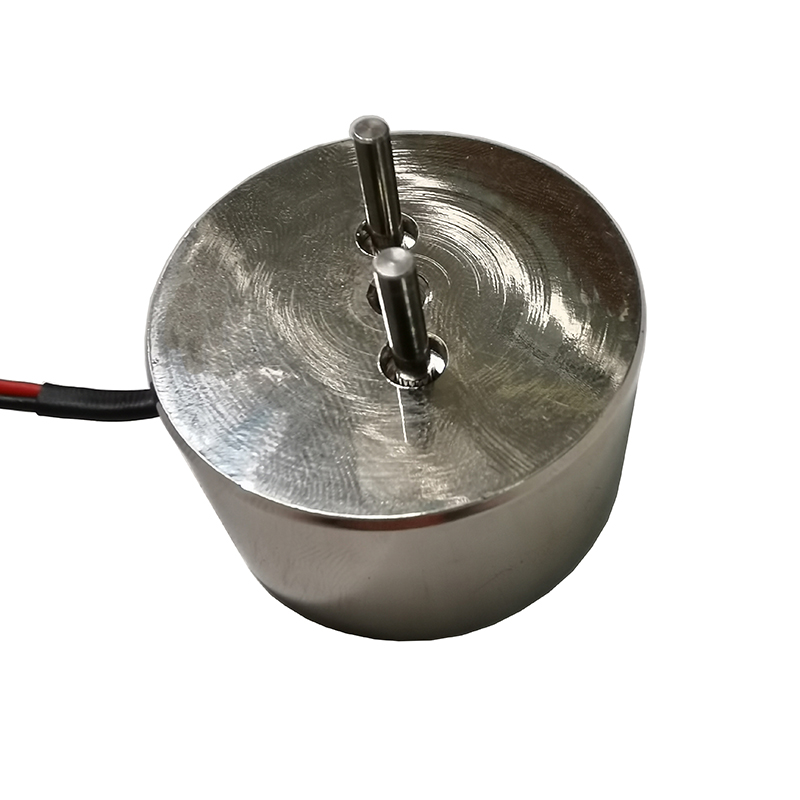

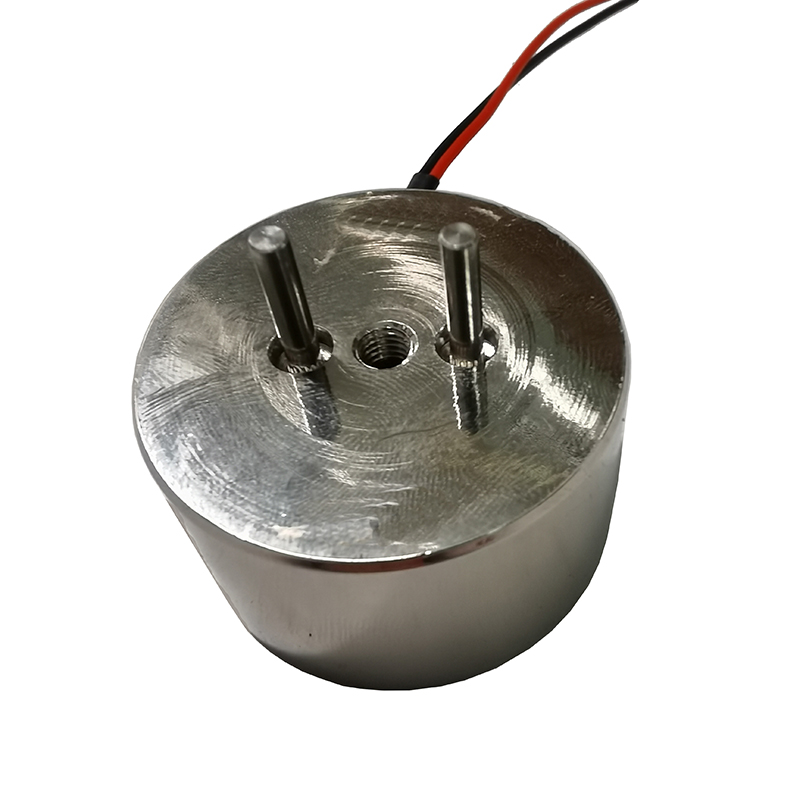

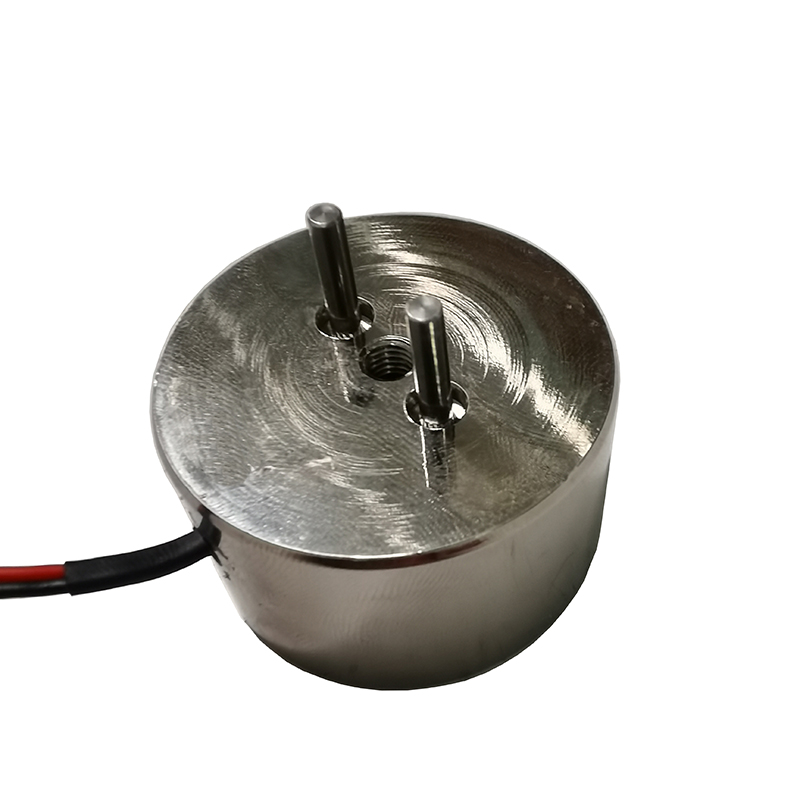

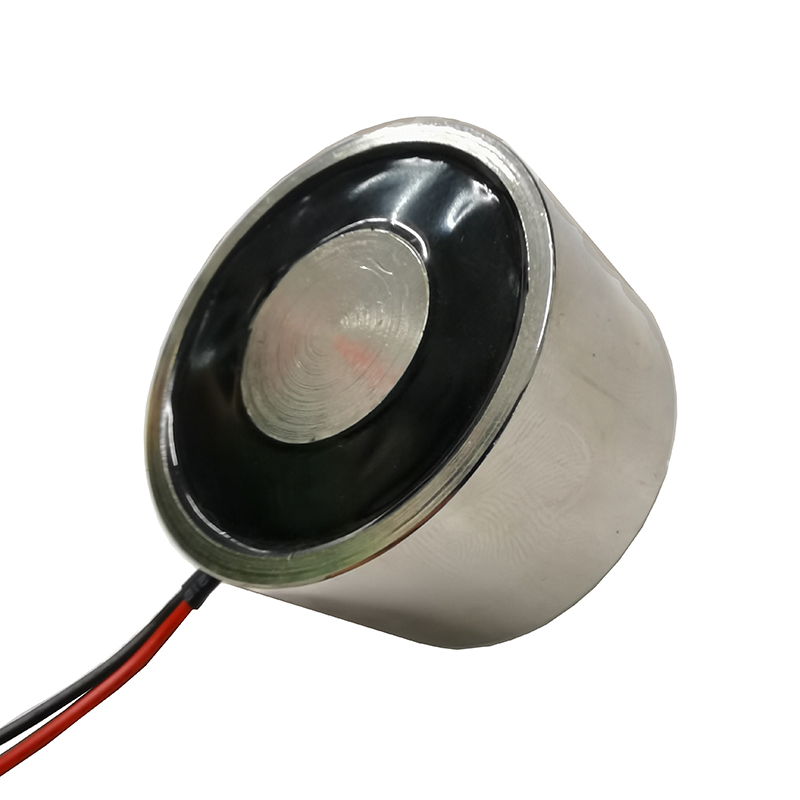

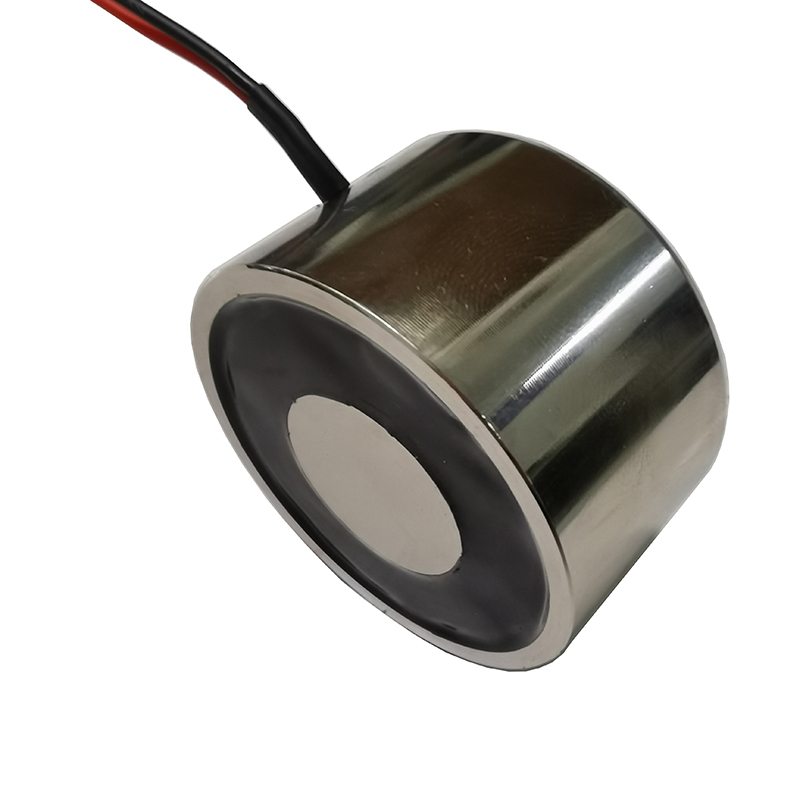

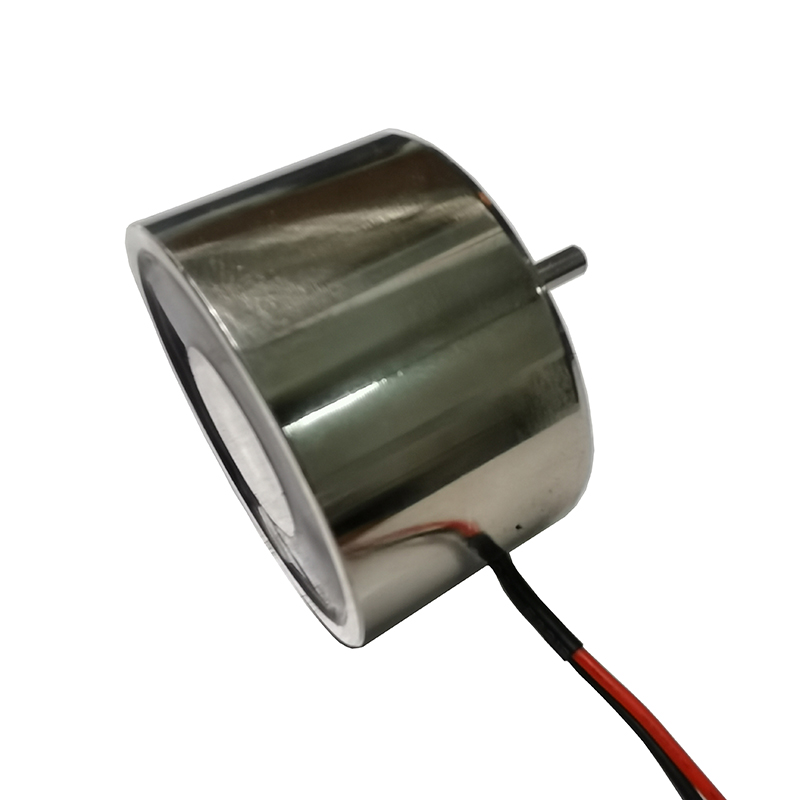

DKX5030強磁自保持式吸盤電磁鐵
基本參數：
DKX5030磁保持吸盤電磁鐵采用直徑50的材料整體加工，通電消磁斷電無磁。產品采用螺紋安裝（安裝尺寸及方式可按要求加工）,吸合面平磨處理保證吸力。出線位置雙重保護長久耐用。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DKX5030自保持吸盤電磁鐵由線軸、軛鐵、固定鐵芯、磁鐵、電線等基本零件構成。
5030軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；5030線軸、漆包線、電線等構成磁場激發部分；
Ⅱ 工作原理
在斷電狀態下，5030保持吸盤電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生較大的磁場從而實現吸合工件；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消從而工件脫離，當通正向時，兩者磁力疊加吸力更大。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 8W | 16W | 32W | 70W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
產品尺寸：直徑50mm*高度30mm
電壓范圍：DC9V以上
適合行程：0mm
工作樣式：失電型電磁鐵，斷電有磁，通電消磁
保持力：500N(不通電狀態下)

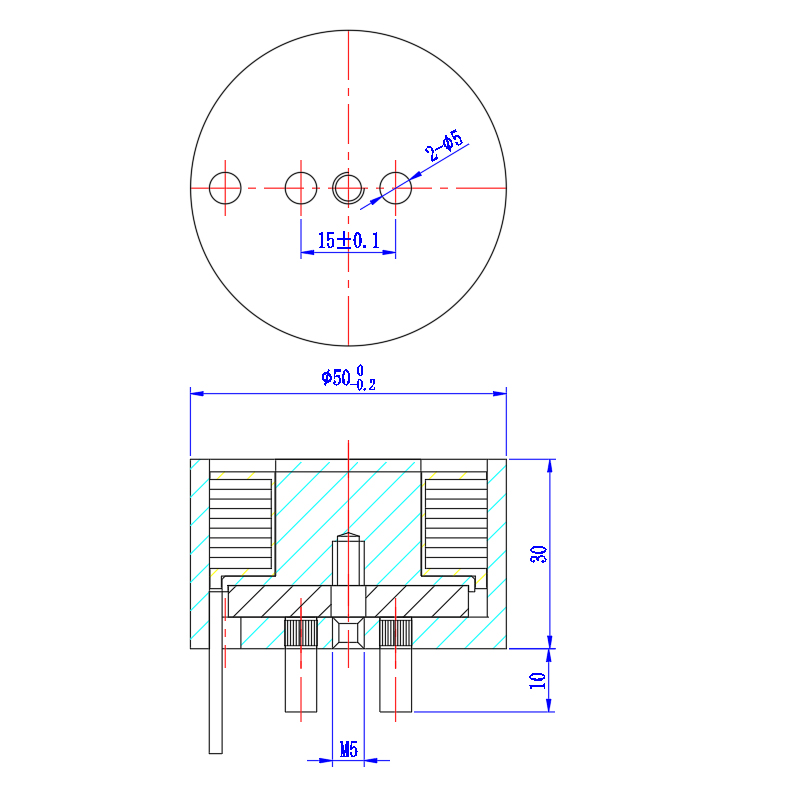

四：外形尺寸
DKX5030強磁自保持式吸盤電磁鐵
基本參數：
DKX5030磁保持吸盤電磁鐵采用直徑50的材料整體加工，通電消磁斷電無磁。產品采用螺紋安裝（安裝尺寸及方式可按要求加工）,吸合面平磨處理保證吸力。出線位置雙重保護長久耐用。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DKX5030自保持吸盤電磁鐵由線軸、軛鐵、固定鐵芯、磁鐵、電線等基本零件構成。
5030軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；5030線軸、漆包線、電線等構成磁場激發部分；
Ⅱ 工作原理
在斷電狀態下，5030保持吸盤電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生較大的磁場從而實現吸合工件；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消從而工件脫離，當通正向時，兩者磁力疊加吸力更大。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 8W | 16W | 32W | 70W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
產品尺寸：直徑50mm*高度30mm
電壓范圍：DC9V以上
適合行程：0mm
工作樣式：失電型電磁鐵，斷電有磁，通電消磁
保持力：500N(不通電狀態下)
四：外形尺寸
