DKX3030

DKX3030

產品詳情

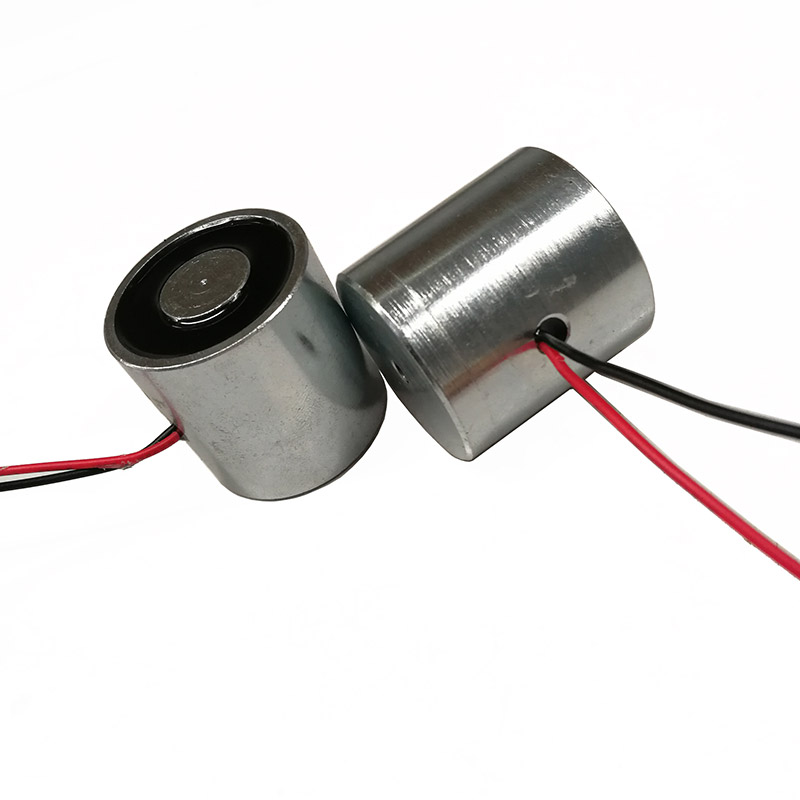

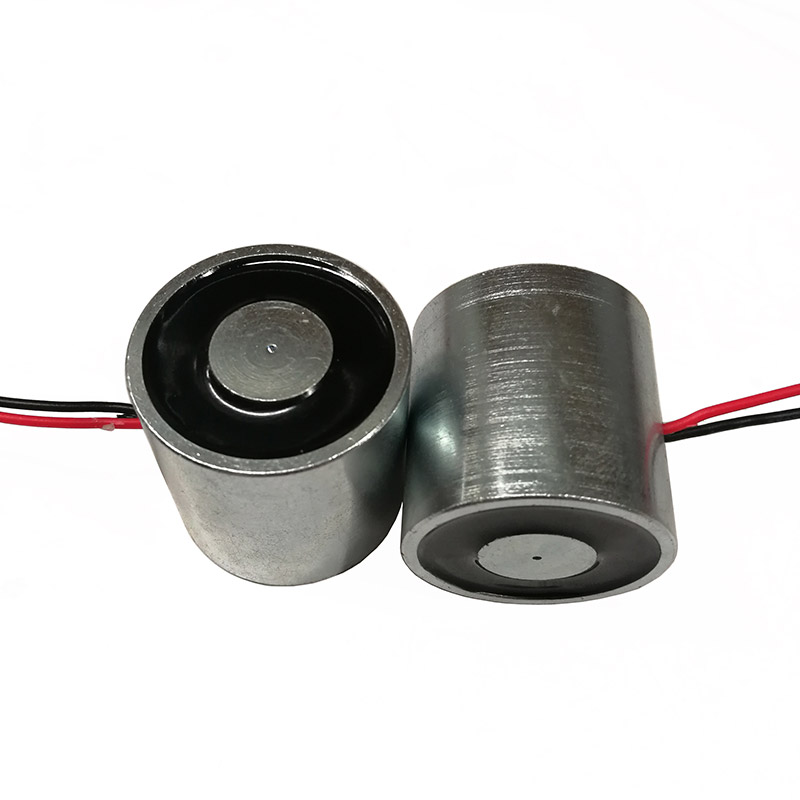

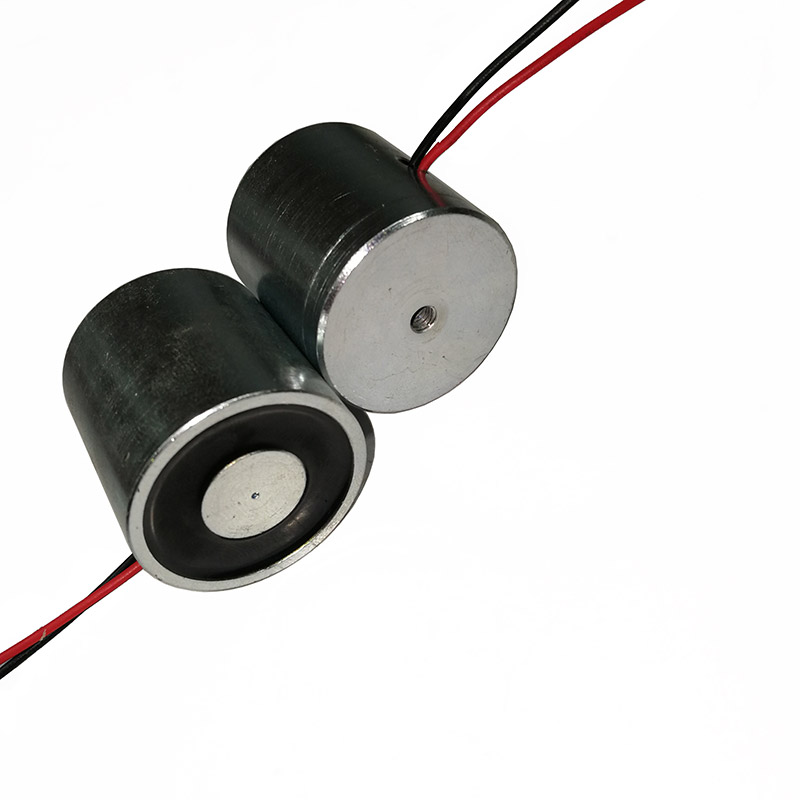

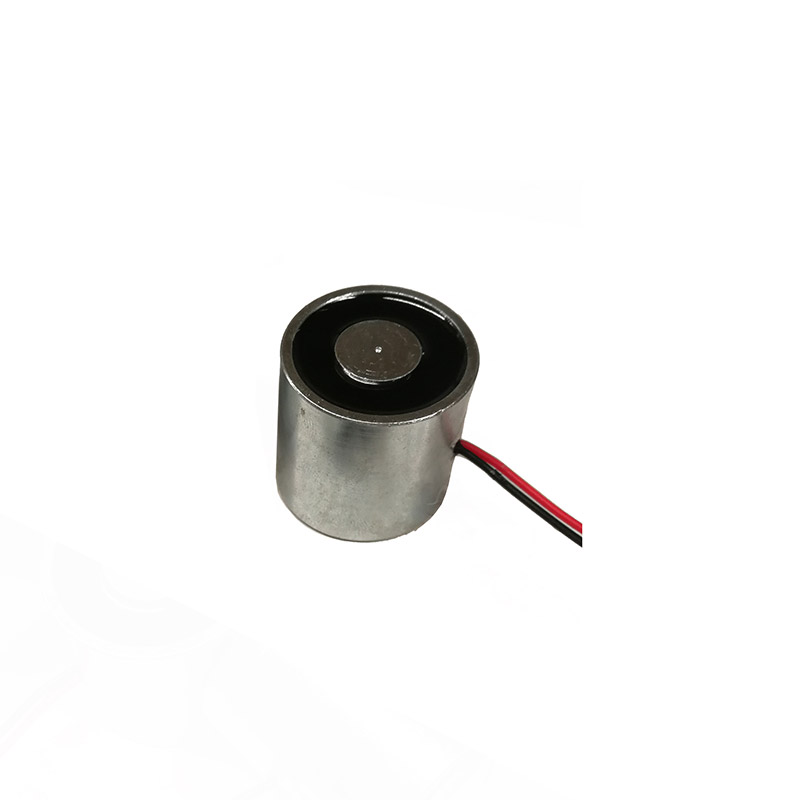

DKX3030失電型磁保持吸盤電磁鐵

基本參數：

DKX3030磁保持吸盤電磁鐵具有通電消磁斷電無磁的特點。軛鐵采用直徑30的材料整體加工，內置強磁鐵與超感線圈，螺紋安裝可根據需要加工制作。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DKX3030自保持吸盤電磁鐵由線軸、軛鐵、固定鐵芯、磁鐵、電線等基本零件構成。

3030軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；3030線軸、漆包線、電線等構成磁場激發部分；

Ⅱ 工作原理

在斷電狀態下，3030保持吸盤電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生較大的磁場從而實現吸合工件；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消從而工件脫離，當通正向時，兩者磁力疊加吸力更大。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

4W

8W

16W

40W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

產品尺寸：直徑30mm*高度30mm

電壓范圍：DC6V以上

適合行程：0mm

工作樣式：失電型電磁鐵，斷電有磁，通電消磁

保持力：100N(不通電狀態下)

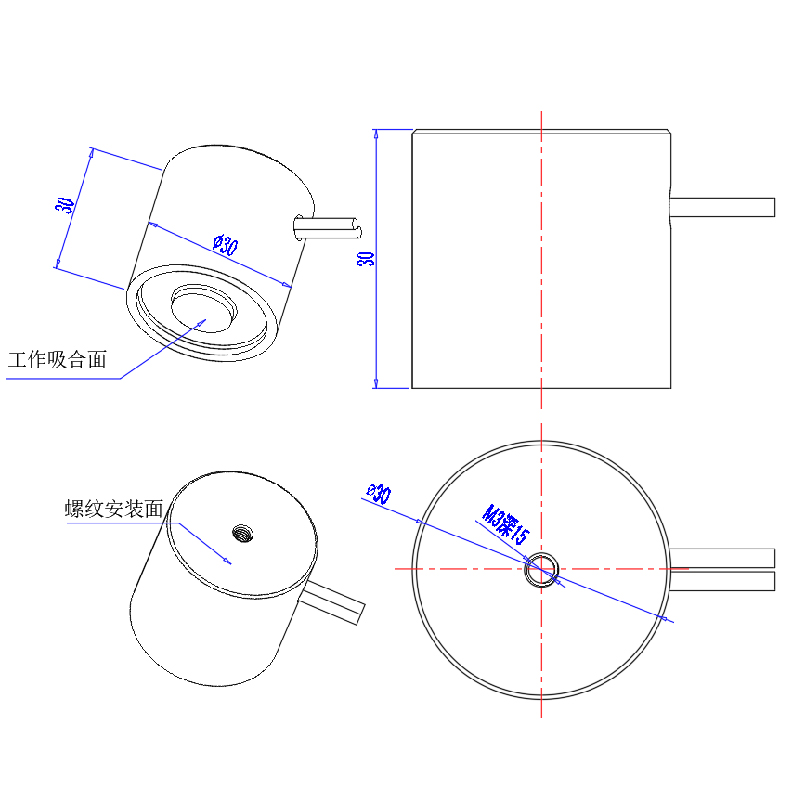

四：外形尺寸
