DKX4224

DKX4224

產品詳情

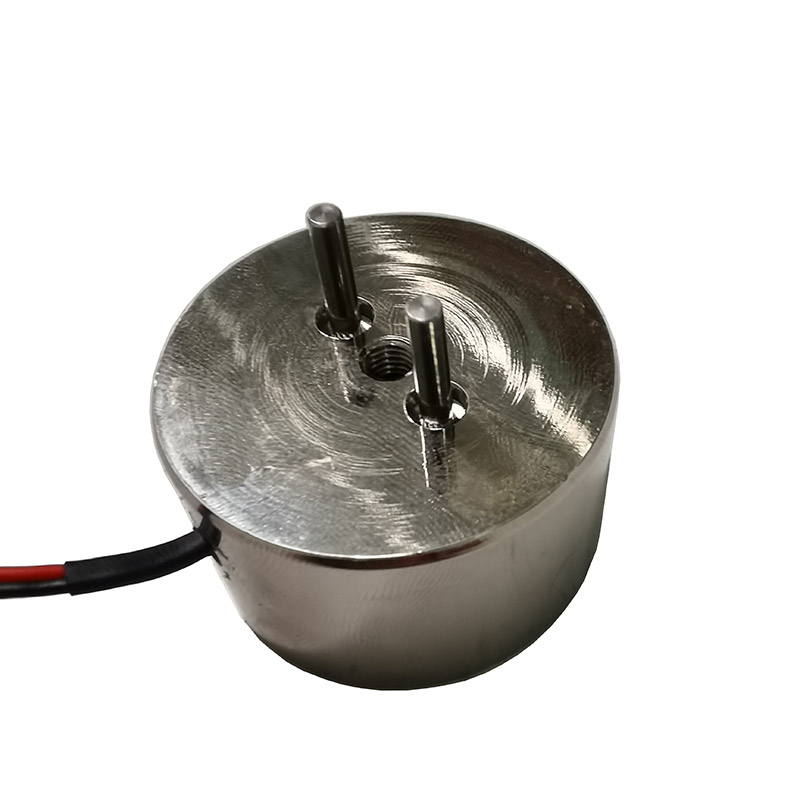

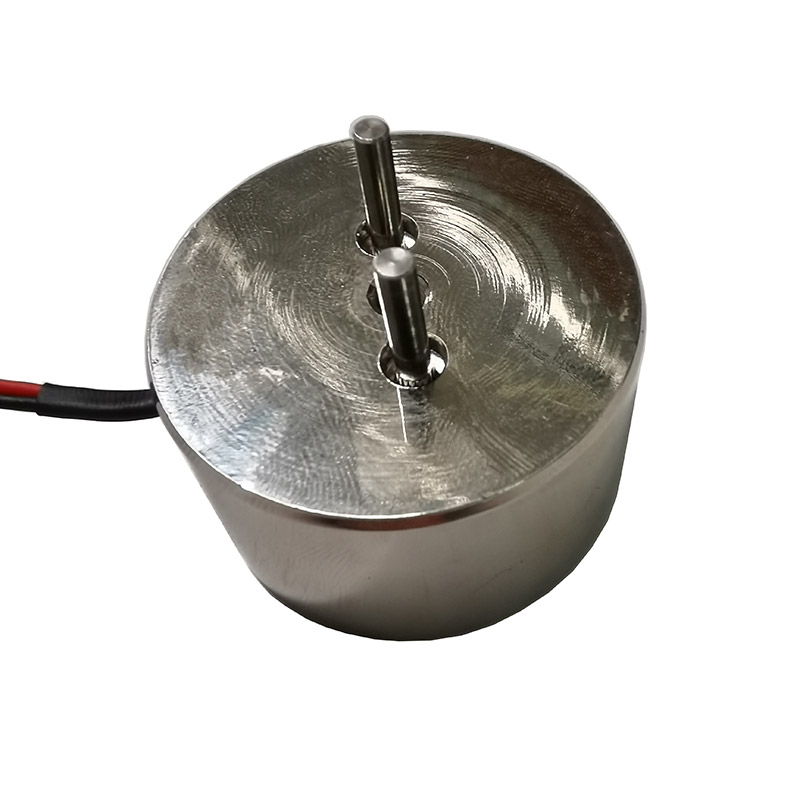

DKX4224醫療器械管夾閥電磁鐵

基本參數：

DKX4224磁保持吸盤電磁鐵采用直徑42的材料整體加工，通電消磁斷電有磁。產品采用螺紋安裝并自帶定位銷（可根據需要取消）,安裝尺寸可根據需要加工制作。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DKX4224自保持吸盤電磁鐵由線軸、軛鐵、固定鐵芯、定位銷、磁鐵、電線等基本零件構成。

4224軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；4224線軸、漆包線、電線等構成磁場激發部分；

Ⅱ 工作原理

在斷電狀態下，4224保持吸盤電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生較大的磁場從而實現吸合工件；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消從而工件脫離，當通正向時，兩者磁力疊加吸力更大。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

5W

10W

20W

50W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

產品尺寸：直徑42mm*高度24mm

電壓范圍：DC6V以上

適合行程：0mm

工作樣式：失電型電磁鐵，斷電有磁，通電消磁

保持力：350N(不通電狀態下)

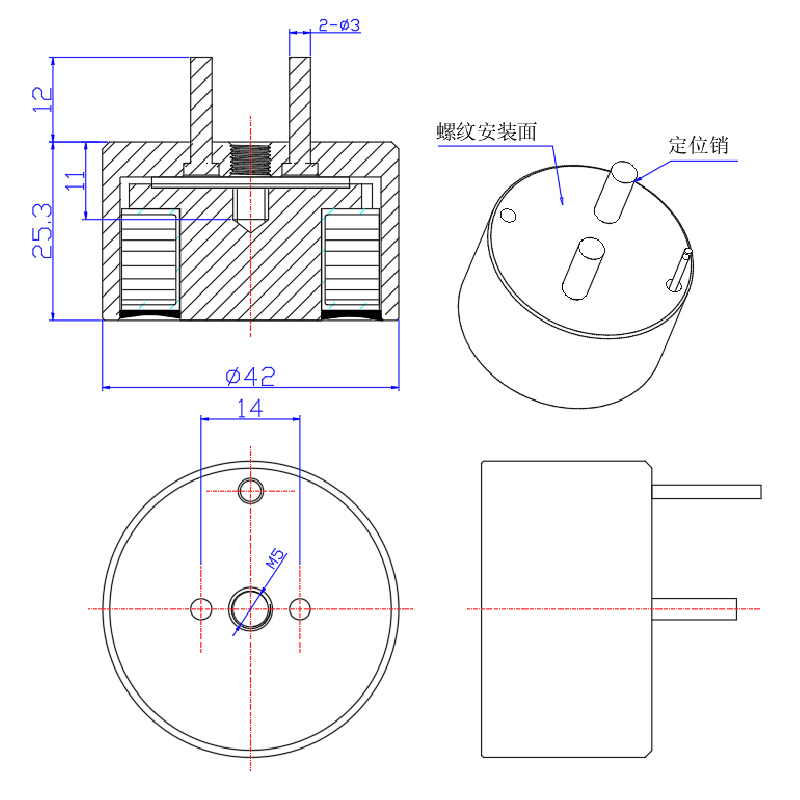

四：外形尺寸
