DX12050

DX12050

產品詳情

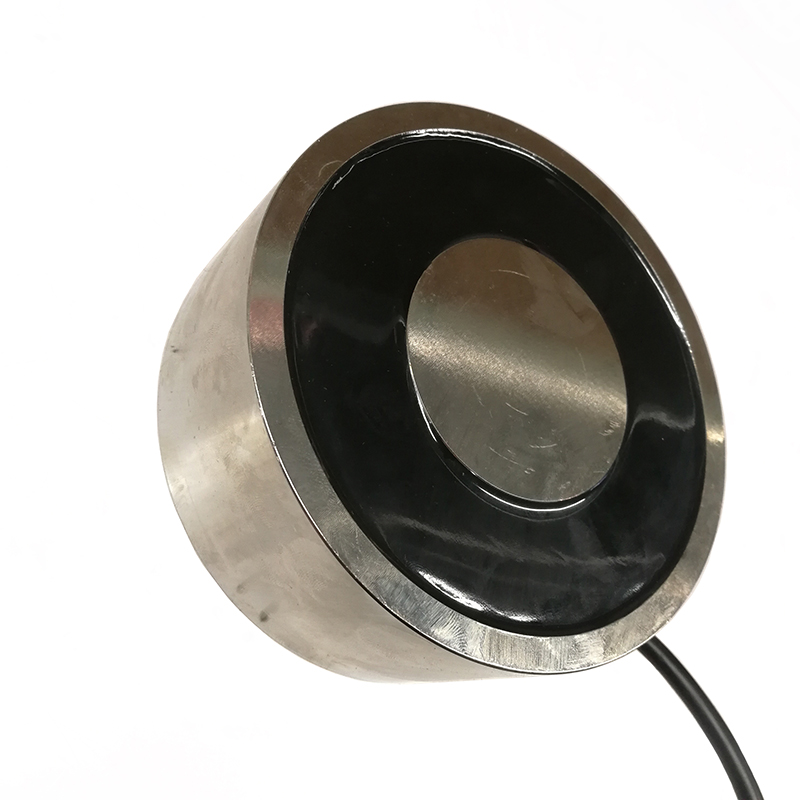

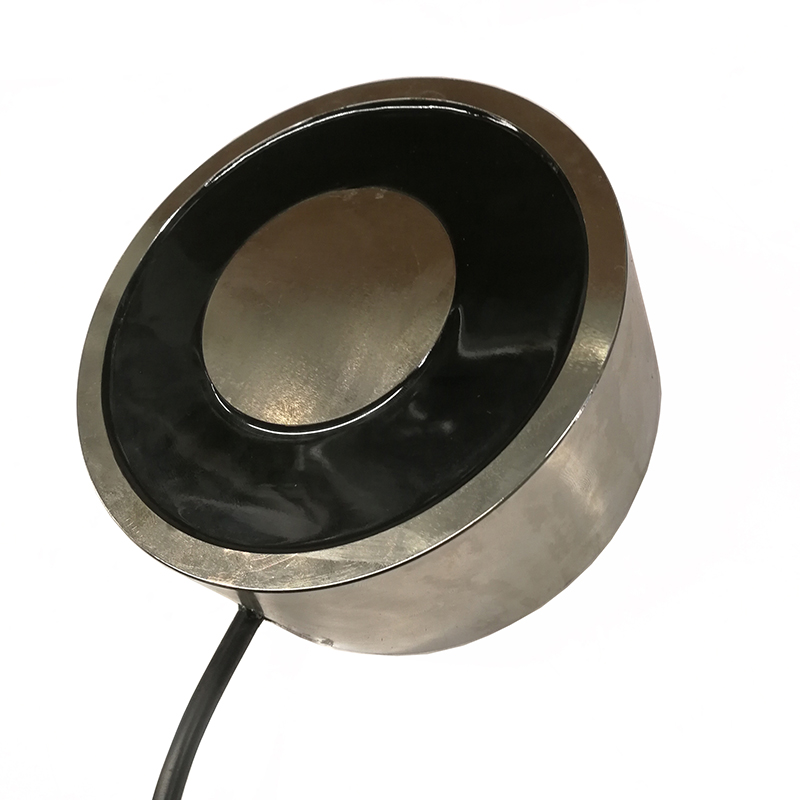

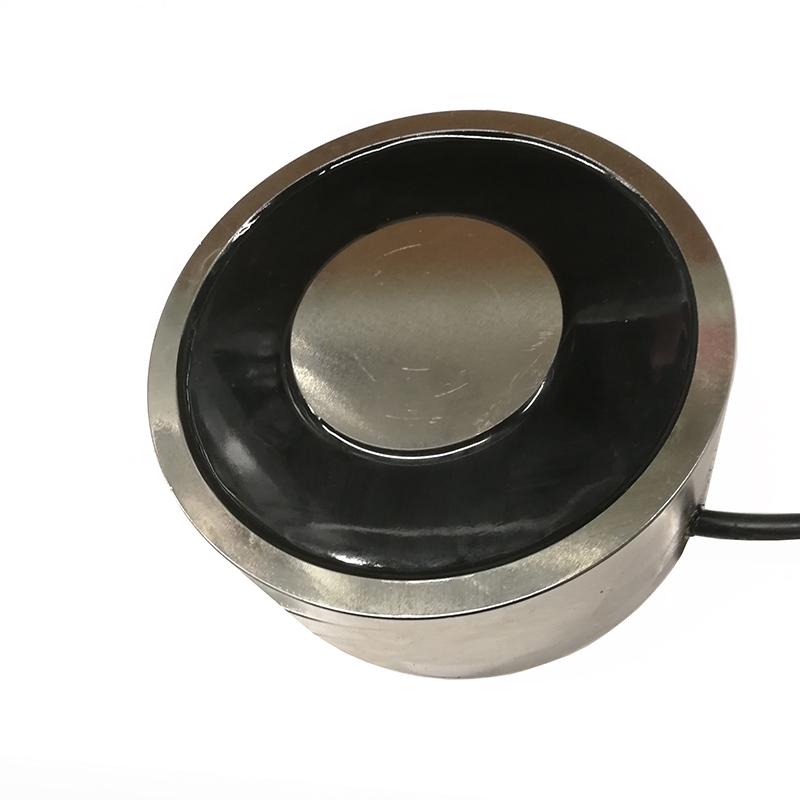

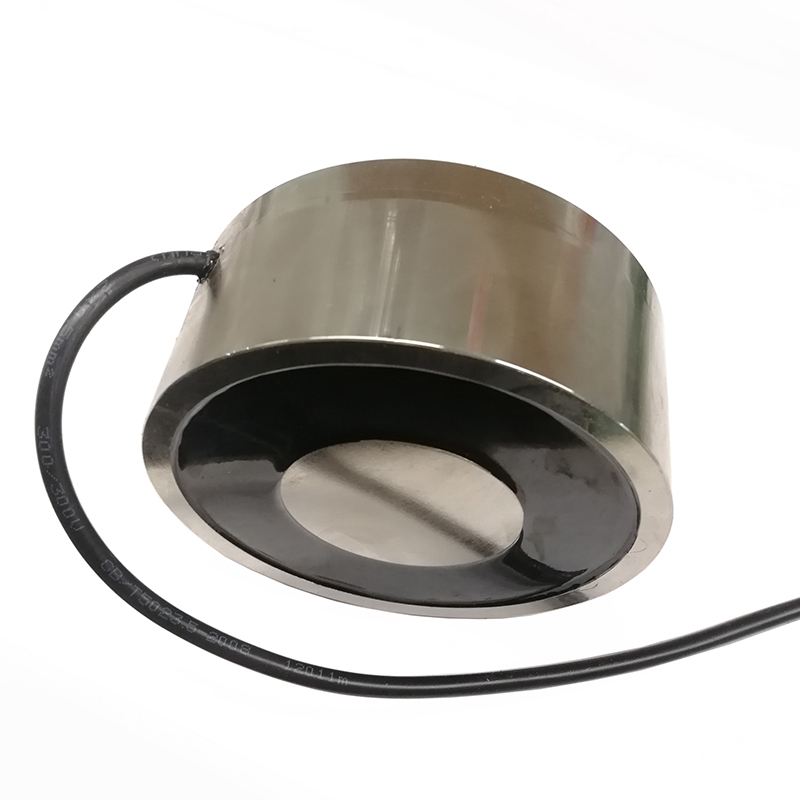

DX12050大型吸鐵吸盤電磁鐵

基本參數：

DX12050吸盤電磁鐵軛鐵采用直徑120棒料加工而成，線軸采用POM材質加工，吸合面平磨處理，組裝后吸合面與出線位置均采用雙重保護，吸力可以達至250KG以上可以惡劣條件或者水下正常作業，此類產品主要應用在各類大型的電機械設備、自動化系統等行業。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DX12050吸盤電磁鐵由線圈、軛鐵電線等基本零件構成。

12050電磁鐵軛鐵構成磁場傳遞部分；12050線圈、電線等構成磁場激發部分；

Ⅱ 工作原理

漆包線繞在線軸下，當對12050吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分?jǐn)嚯姇r(shí)磁場傳遞部分無法產生磁力從耐工件脫離。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

200

15

3

功率W（20℃）

50W

100W

200W

480W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

溫馨提示：我司在默認狀態下，此類12050吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。

三：相關參數

3.1：行程： 0mm

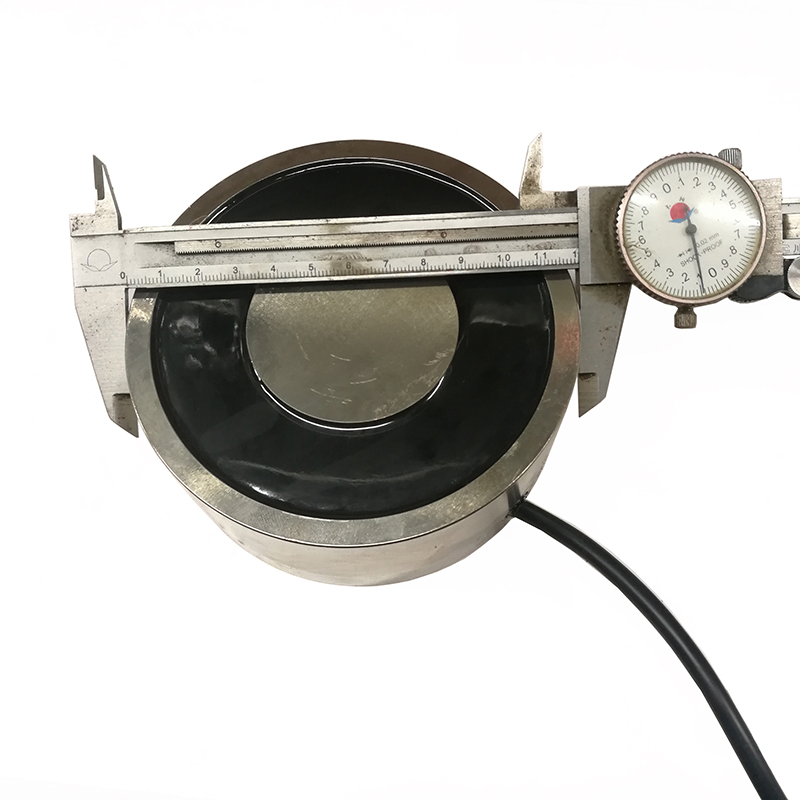

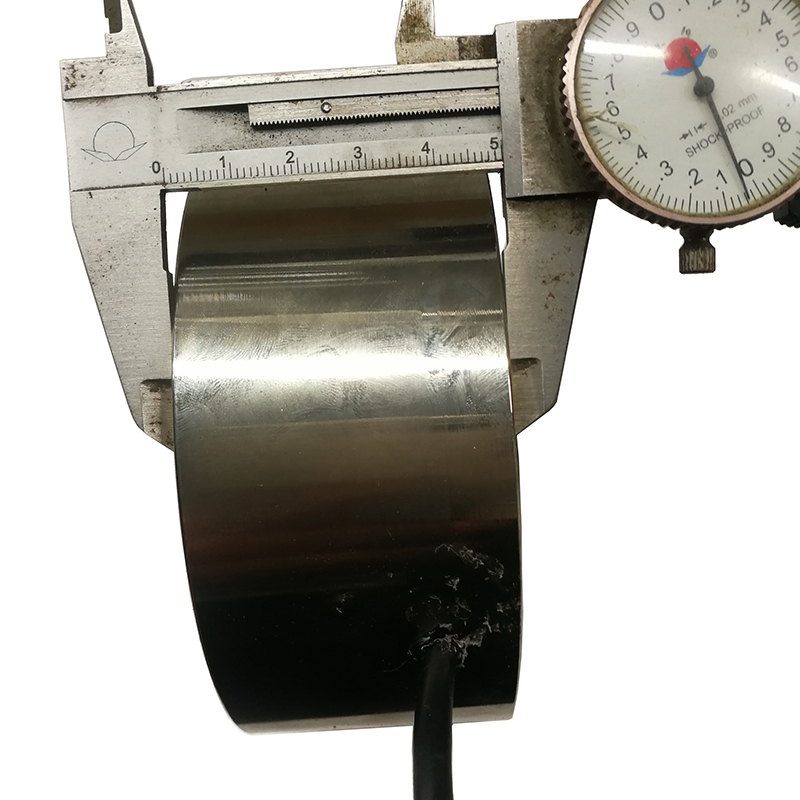

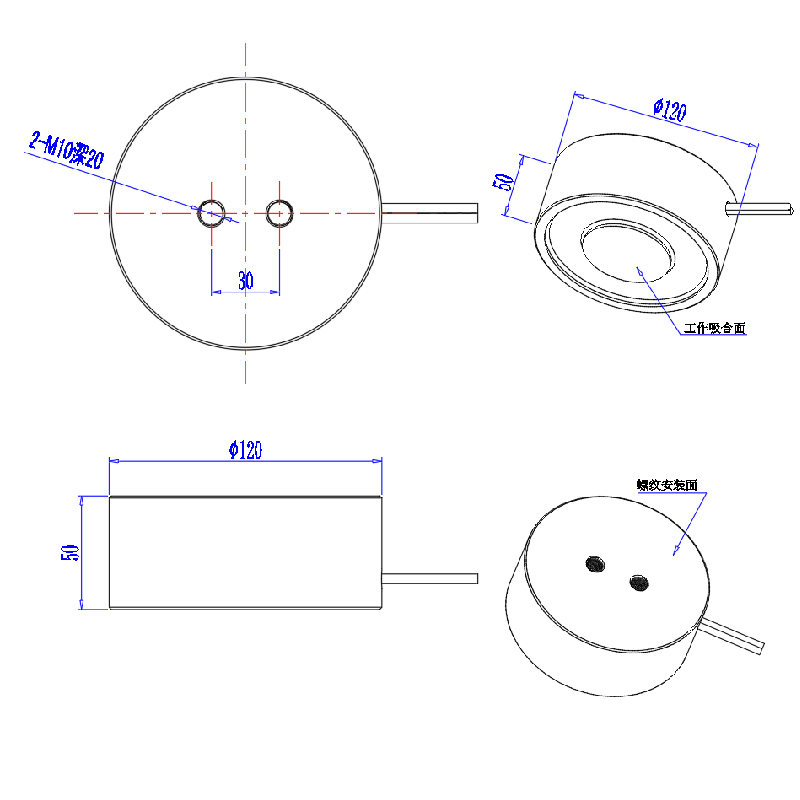

3.2： 尺寸： 外徑 120mm*高度50mm

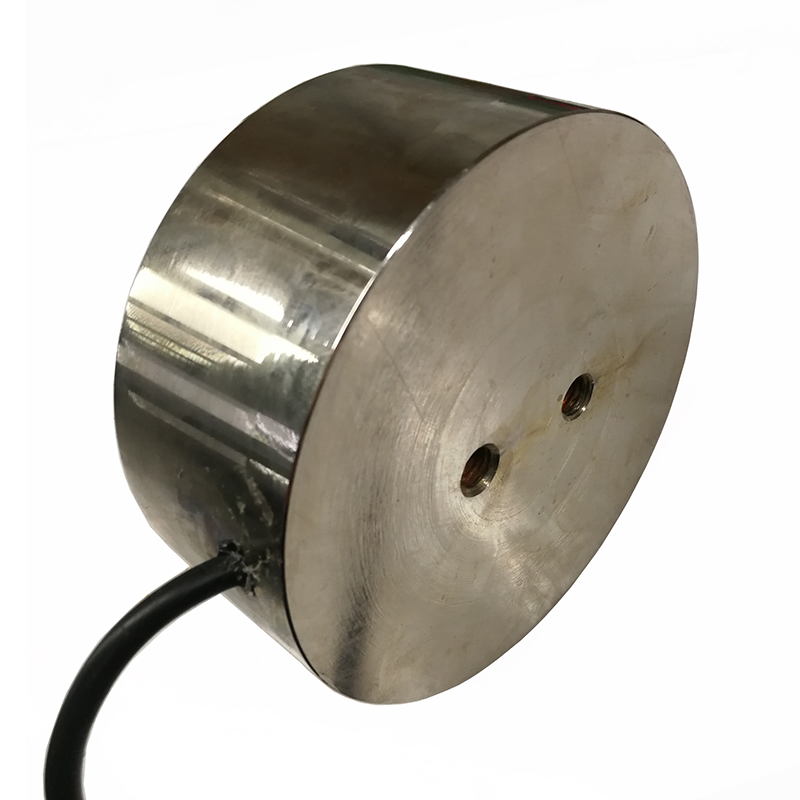

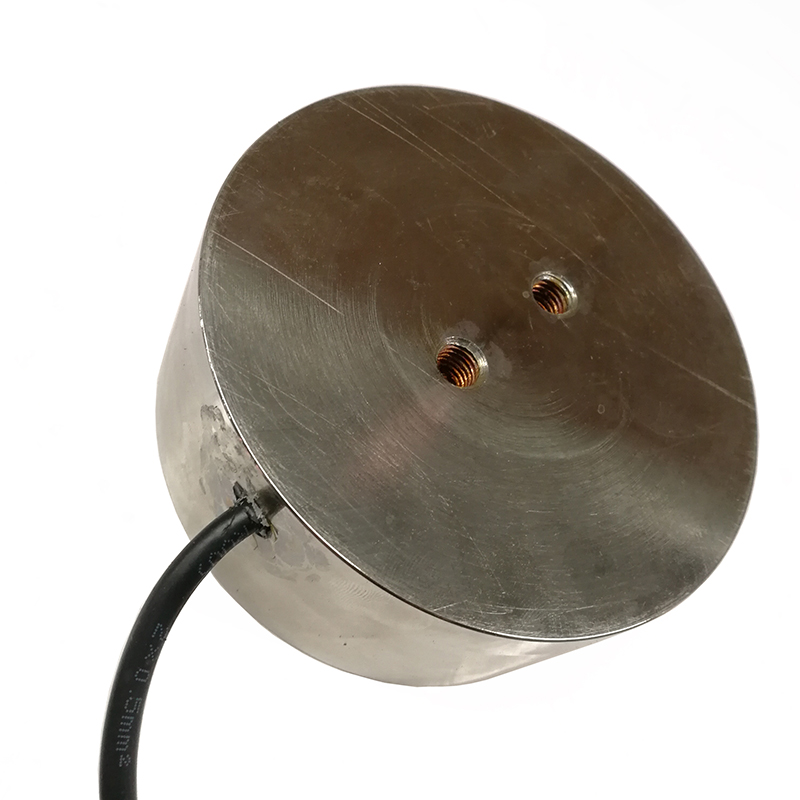

3.3： 安裝方式：M8螺紋安裝

3.4: 功率： 默認50W

3.5：工作樣式： 通電吸合，斷電釋放

四：力量參數

工作循環

100%ED

50%ED

25%ED

10%ED

力量( Kgf)

≥220

≥260

≥300

≥480
