DX1010微型機械抓取手自動取料吸盤電磁鐵
基本參數：
DX1010微型吸盤電磁鐵采用圓柱體結構，軛鐵可采用分體與整體式兩種加工工藝，磁場通過封閉式的磁路分布在圓形吸合面，通電后吸合面具有磁性，斷電后沒有磁性?？刹捎寐菁y或者卡安裝，適合工作電壓DC24V以下低電壓工作。具有體積小吸力大的特點。由于產品體積小，建議工作電壓選擇DC24V以下。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX1010吸盤電磁鐵由線軸、圓管鐵、固定鐵芯、電線等基本零件構成。
1010圓鐵管、固定鐵芯組成磁場傳遞部分；1010線軸、漆包線、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對1010吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分斷電時磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 1W | 2W | 4W | 10W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類1010吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間力量大但發熱。
三：相關參數
3.1：行程： 0mm

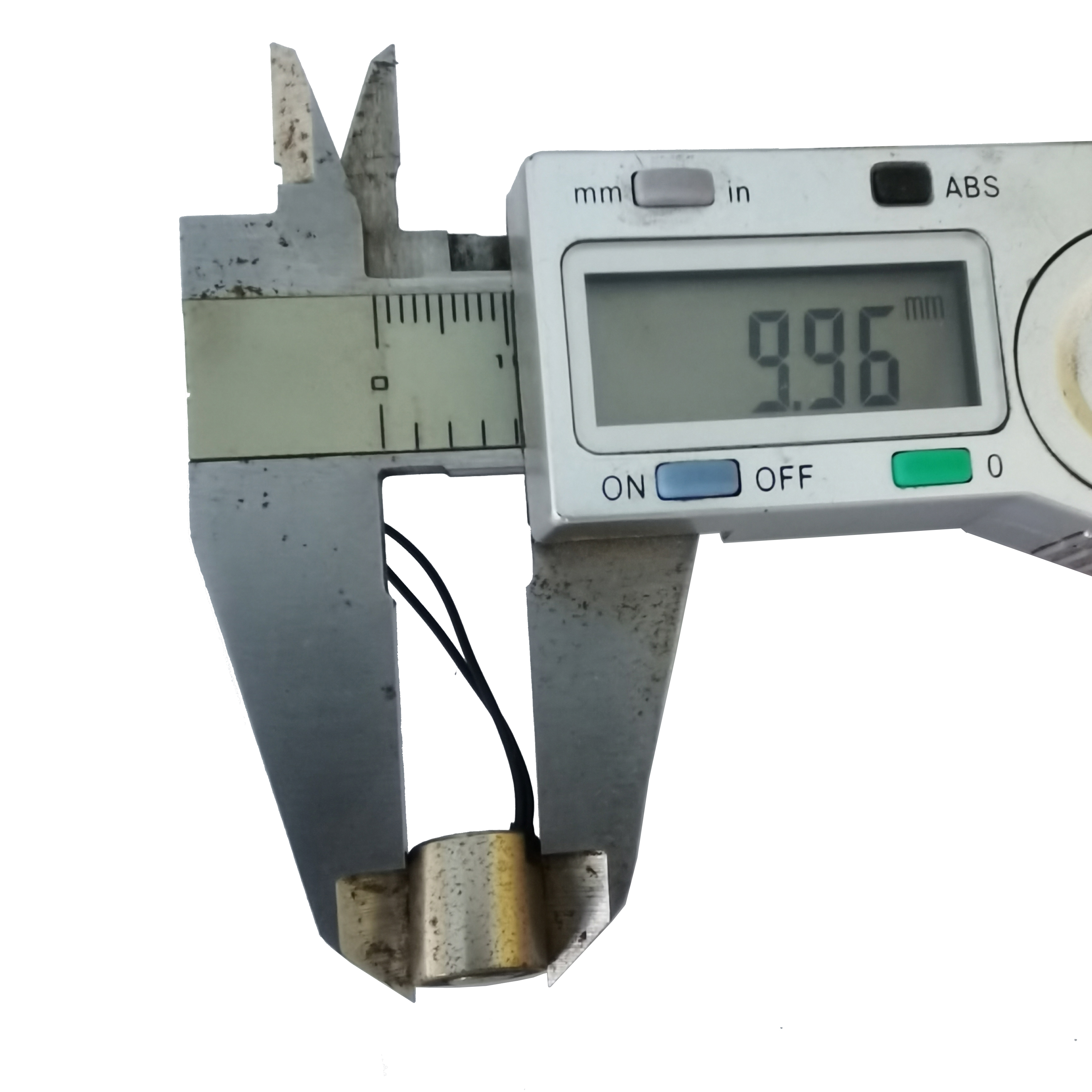

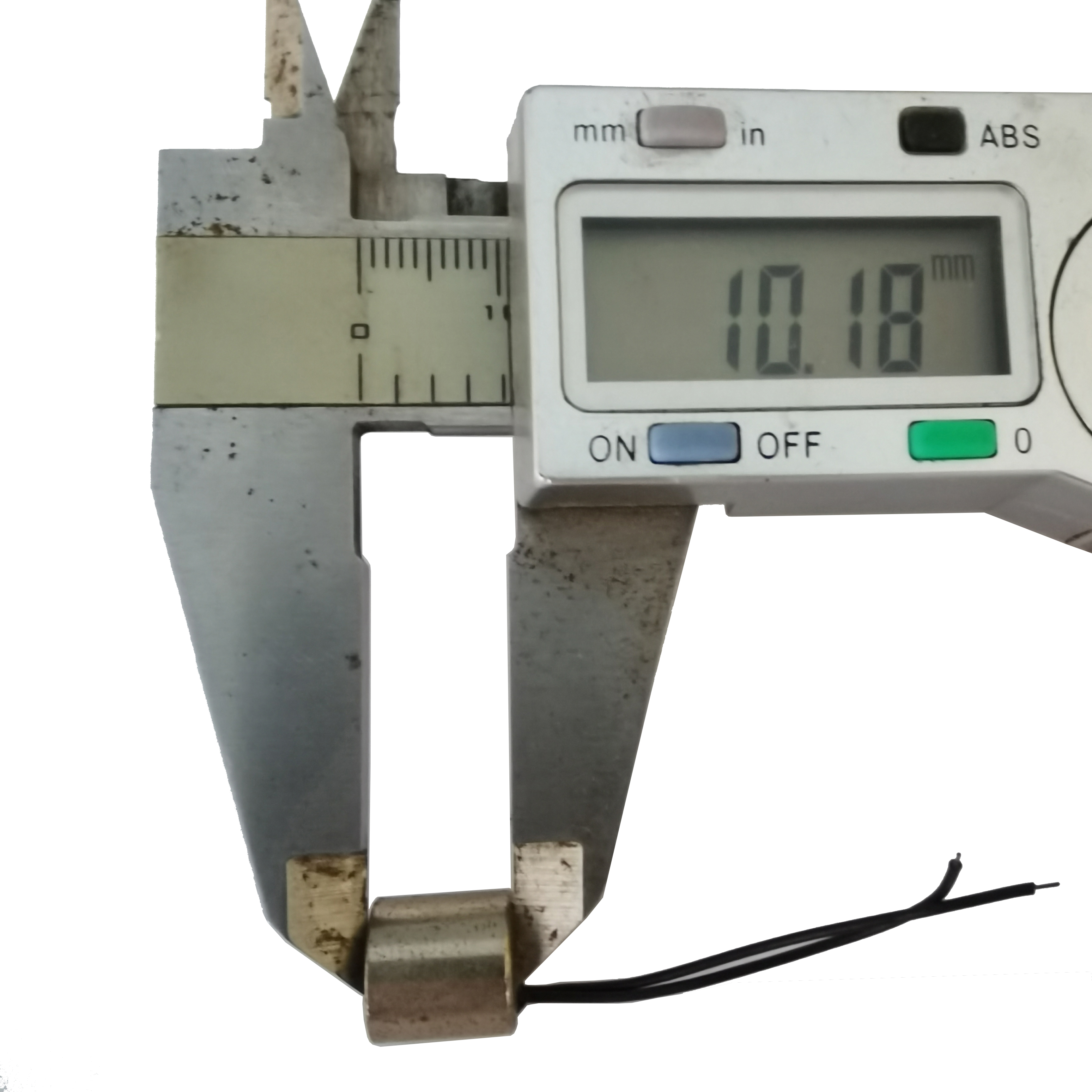

3.2： 尺寸： 外徑10mm*高度10mm
3.3： 安裝方式： M2螺紋或卡位安裝
3.4: 功率： 默認1W
3.5：工作樣式： 通電吸合，斷電釋放
四：力量參數
工作循環 | 100%ED | 50%ED | 25%ED | 10%ED |
力量( 克) | ≥110 | ≥200 | ≥300 | ≥500 |

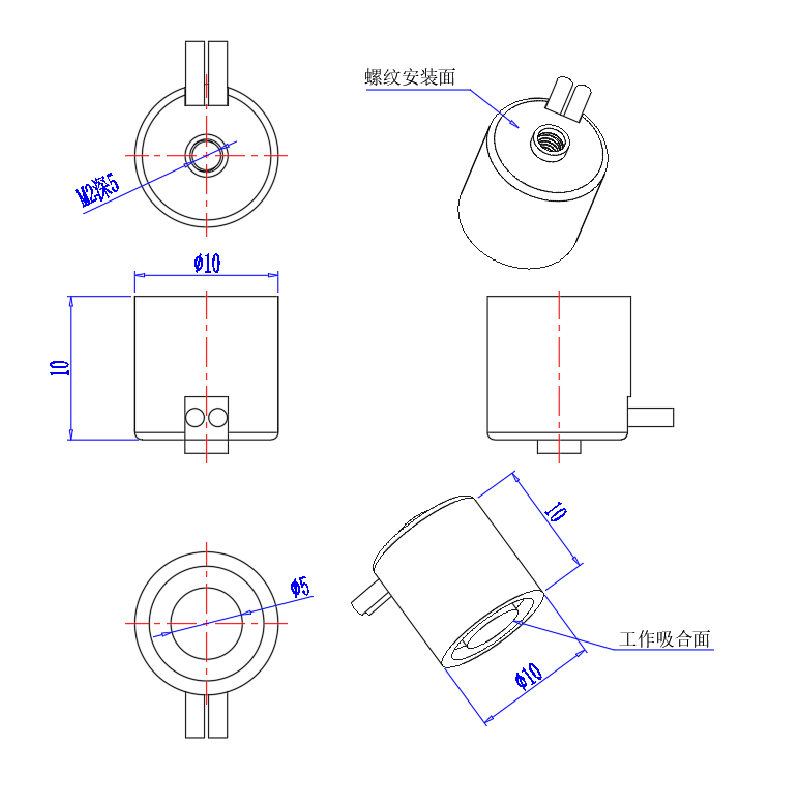

五：外形尺寸
DX1010微型機械抓取手自動取料吸盤電磁鐵
基本參數：
DX1010微型吸盤電磁鐵采用圓柱體結構，軛鐵可采用分體與整體式兩種加工工藝，磁場通過封閉式的磁路分布在圓形吸合面，通電后吸合面具有磁性，斷電后沒有磁性?？刹捎寐菁y或者卡安裝，適合工作電壓DC24V以下低電壓工作。具有體積小吸力大的特點。由于產品體積小，建議工作電壓選擇DC24V以下。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX1010吸盤電磁鐵由線軸、圓管鐵、固定鐵芯、電線等基本零件構成。
1010圓鐵管、固定鐵芯組成磁場傳遞部分；1010線軸、漆包線、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對1010吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分斷電時磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 1W | 2W | 4W | 10W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類1010吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間力量大但發熱。
三：相關參數
3.1：行程： 0mm
3.2： 尺寸： 外徑10mm*高度10mm
3.3： 安裝方式： M2螺紋或卡位安裝
3.4: 功率： 默認1W
3.5：工作樣式： 通電吸合，斷電釋放
四：力量參數
工作循環 | 100%ED | 50%ED | 25%ED | 10%ED |
力量( 克) | ≥110 | ≥200 | ≥300 | ≥500 |
五：外形尺寸
