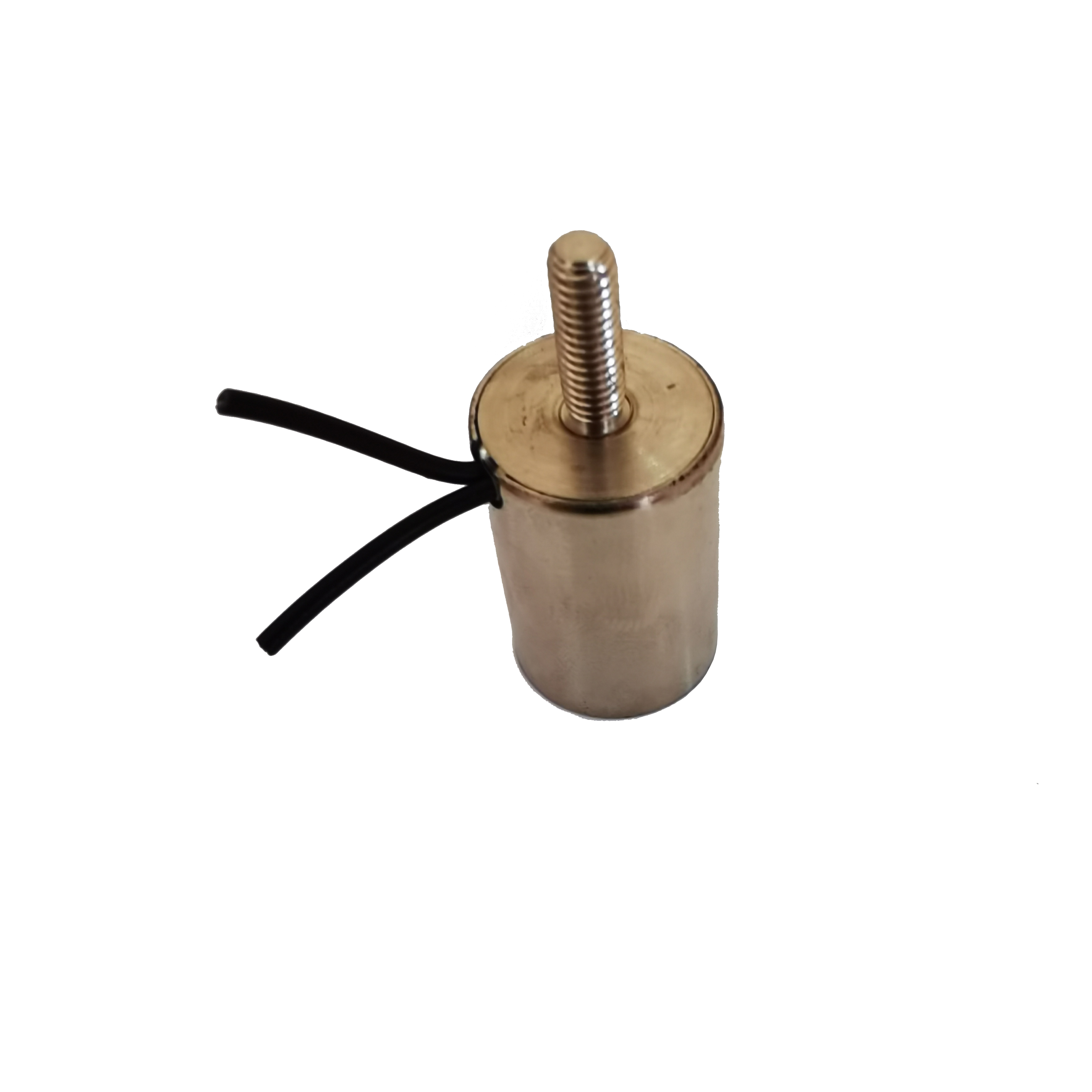

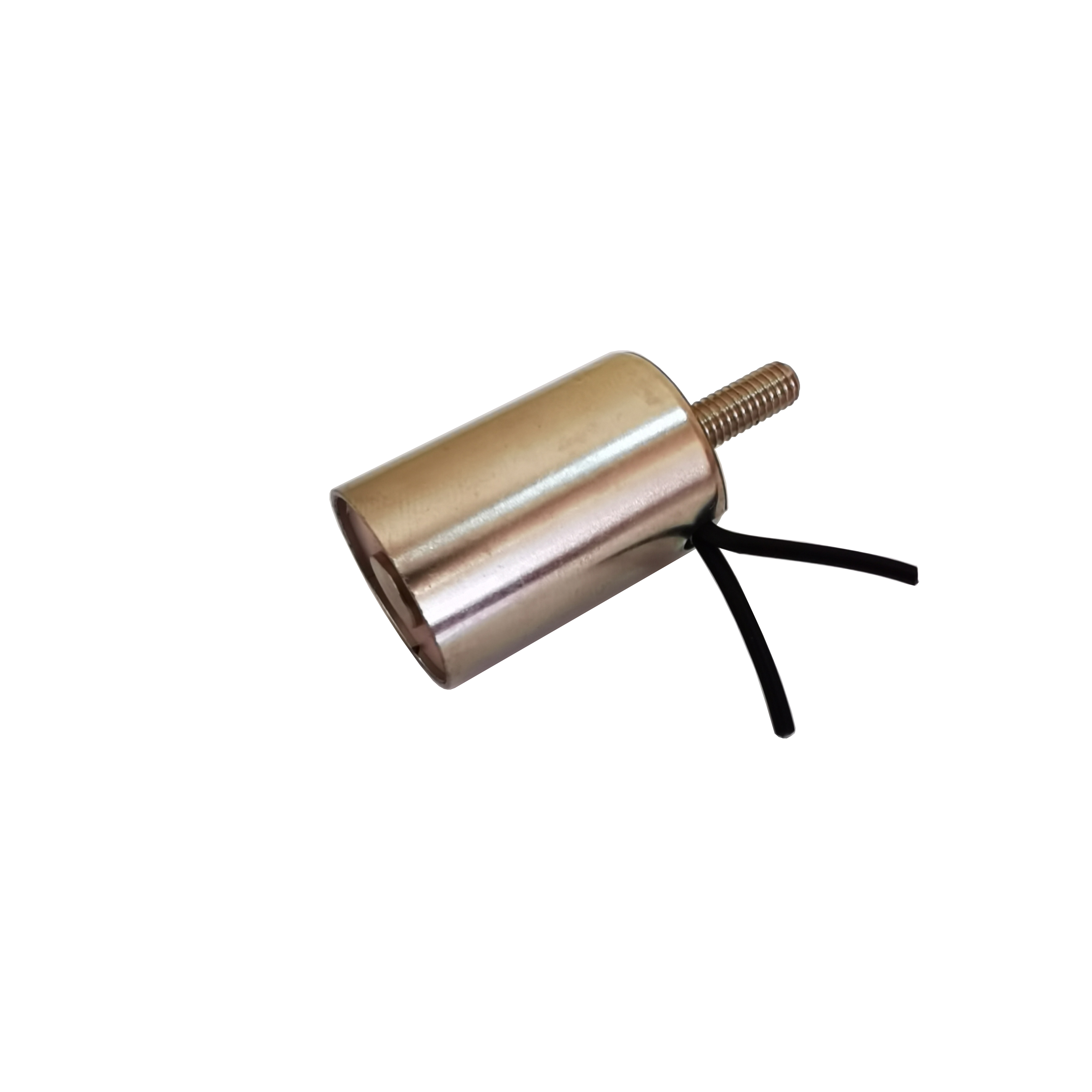

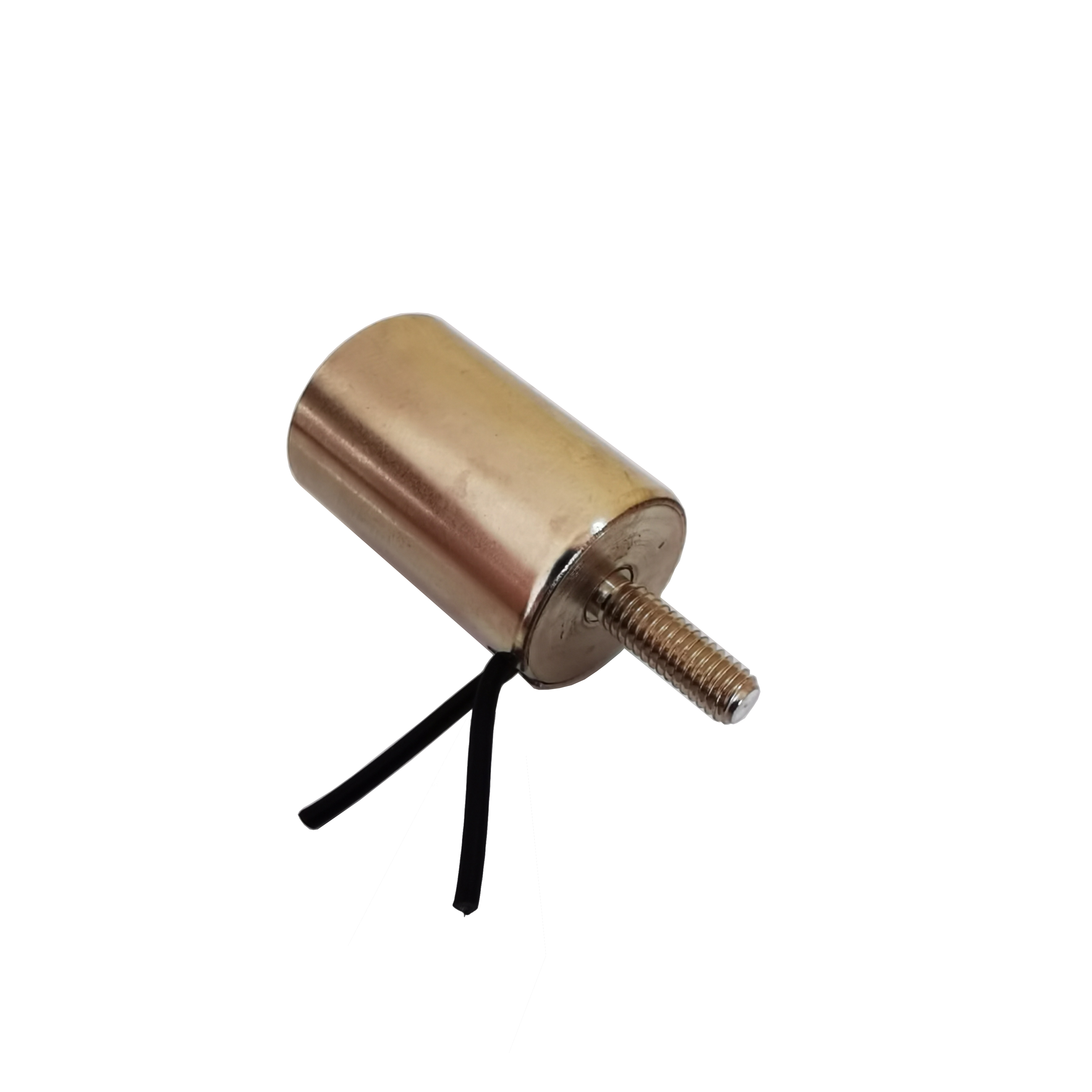

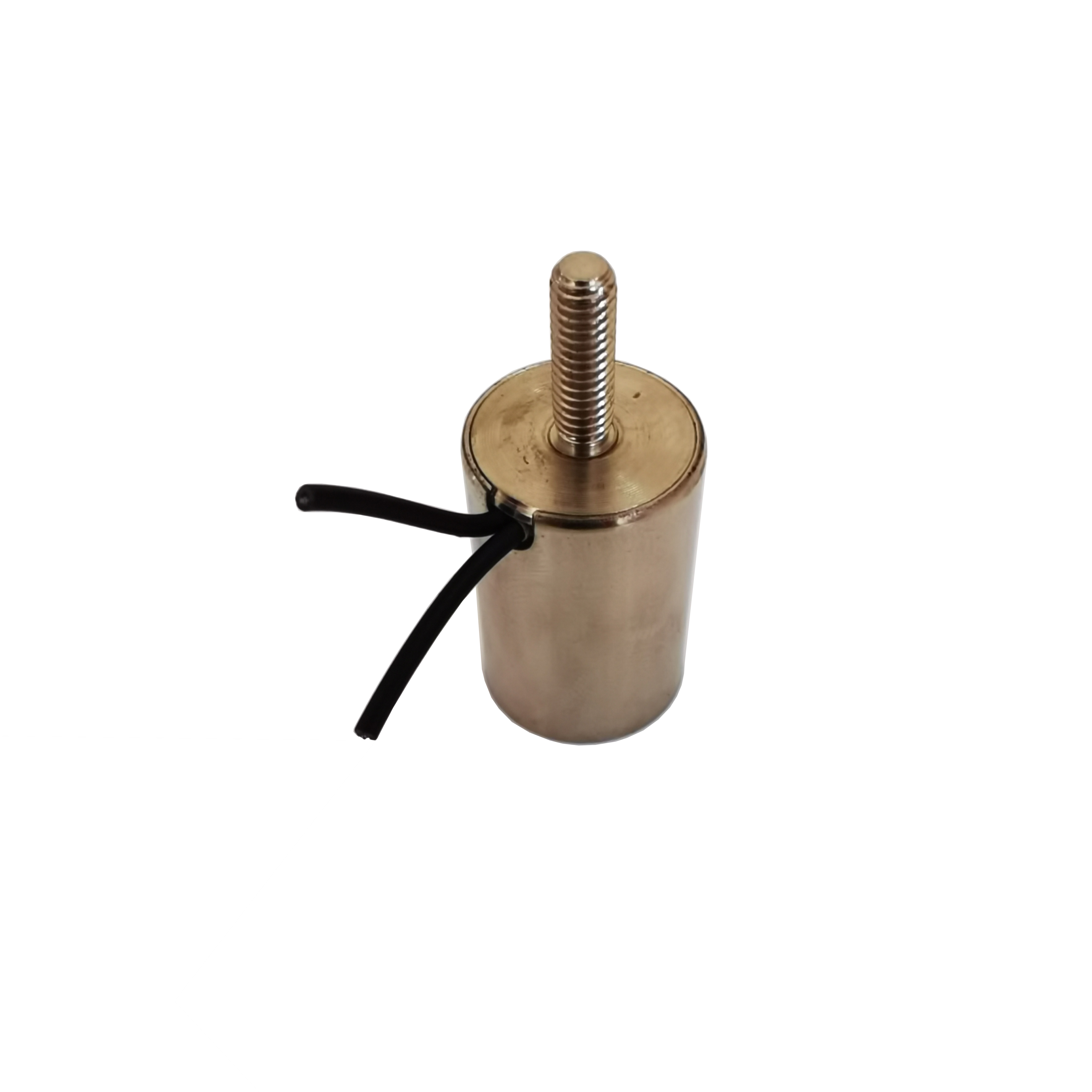

DX1625吸盤電磁鐵
基本參數：
DX1625吸盤電磁鐵軛鐵采用直徑16mm棒料分體加工而成，固定鐵芯與后蓋將線圈固定在圓鐵管上。出線位置采用熱束管進行保護，外置或者內置螺紋多種安裝方式簡單方便。通電后吸合面具有磁性，斷電后沒有磁性。適合工作電壓DC60V以下工作。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX1625吸盤電磁鐵由線軸、軛鐵、固定鐵芯、后蓋、電線等基本零件構成。
1625電磁鐵軛鐵、固定、后蓋構成磁場傳遞部分；1625線軸、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對1625吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分?jǐn)嚯姇r(shí)磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 15 | 5 |
功率W（20℃） | 1.8W | 3.6W | 7.2W | 16W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類1625吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。
三：相關參數
3.1：行程： 0mm

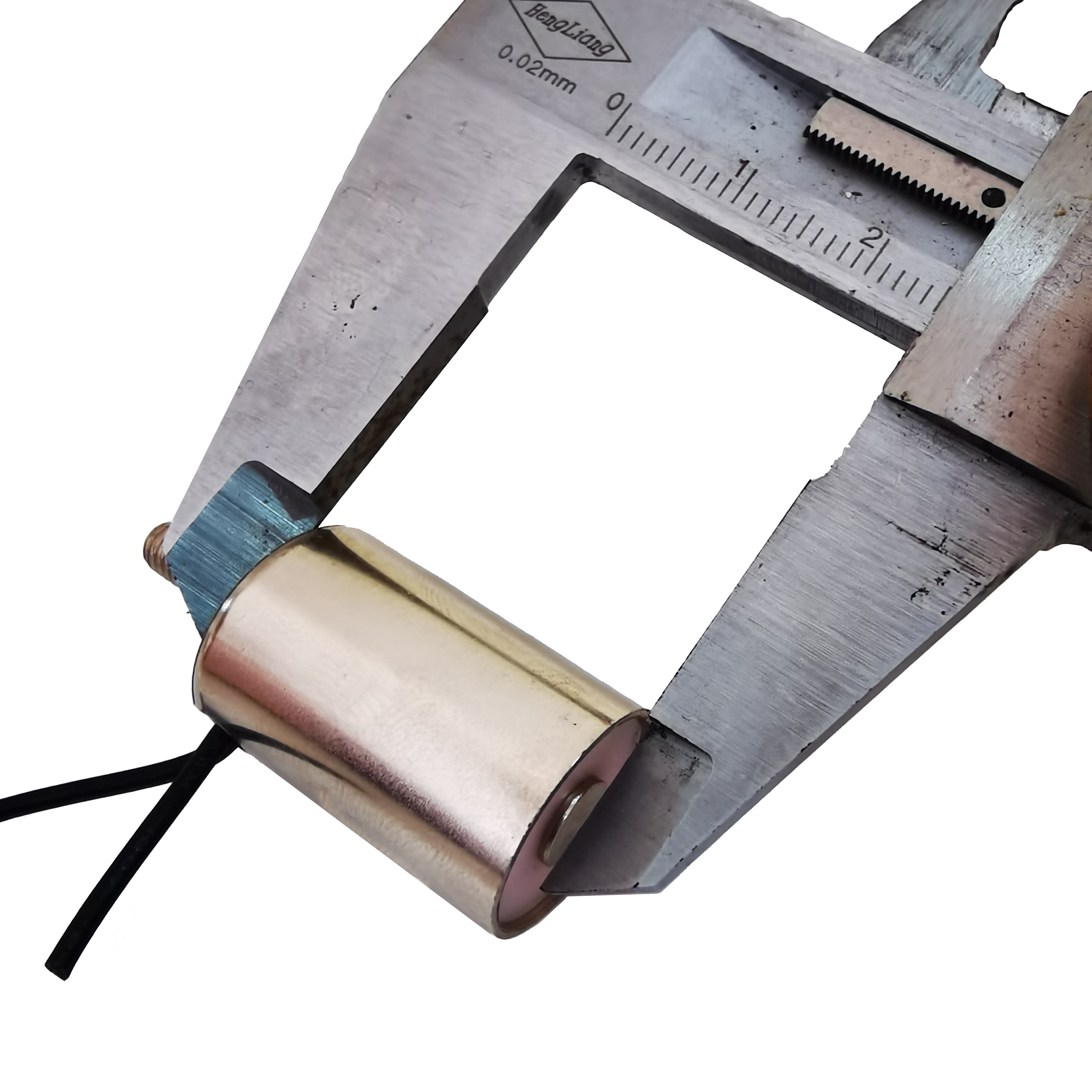

3.2： 尺寸： 外徑16mm*高度25mm
3.3： 安裝方式： M3螺紋
3.4: 功率： 默認1.8W
3.5：工作樣式： 通電吸合，斷電釋放
四：力量參數
工作循環 | 100%ED | 50%ED | 25%ED | 10%ED |
力量( 克) | ≥1000 | ≥1500 | ≥2300 | ≥3000 |

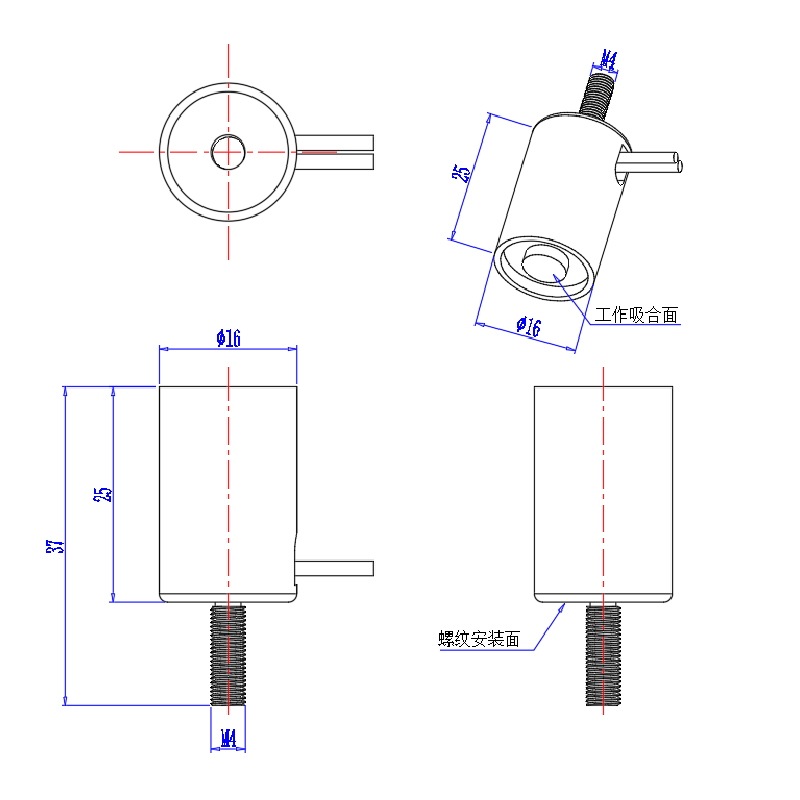

五：外形尺寸
DX1625吸盤電磁鐵
基本參數：
DX1625吸盤電磁鐵軛鐵采用直徑16mm棒料分體加工而成，固定鐵芯與后蓋將線圈固定在圓鐵管上。出線位置采用熱束管進行保護，外置或者內置螺紋多種安裝方式簡單方便。通電后吸合面具有磁性，斷電后沒有磁性。適合工作電壓DC60V以下工作。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX1625吸盤電磁鐵由線軸、軛鐵、固定鐵芯、后蓋、電線等基本零件構成。
1625電磁鐵軛鐵、固定、后蓋構成磁場傳遞部分；1625線軸、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對1625吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分?jǐn)嚯姇r(shí)磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 15 | 5 |
功率W（20℃） | 1.8W | 3.6W | 7.2W | 16W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類1625吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。
三：相關參數
3.1：行程： 0mm
3.2： 尺寸： 外徑16mm*高度25mm
3.3： 安裝方式： M3螺紋
3.4: 功率： 默認1.8W
3.5：工作樣式： 通電吸合，斷電釋放
四：力量參數
工作循環 | 100%ED | 50%ED | 25%ED | 10%ED |
力量( 克) | ≥1000 | ≥1500 | ≥2300 | ≥3000 |
五：外形尺寸
