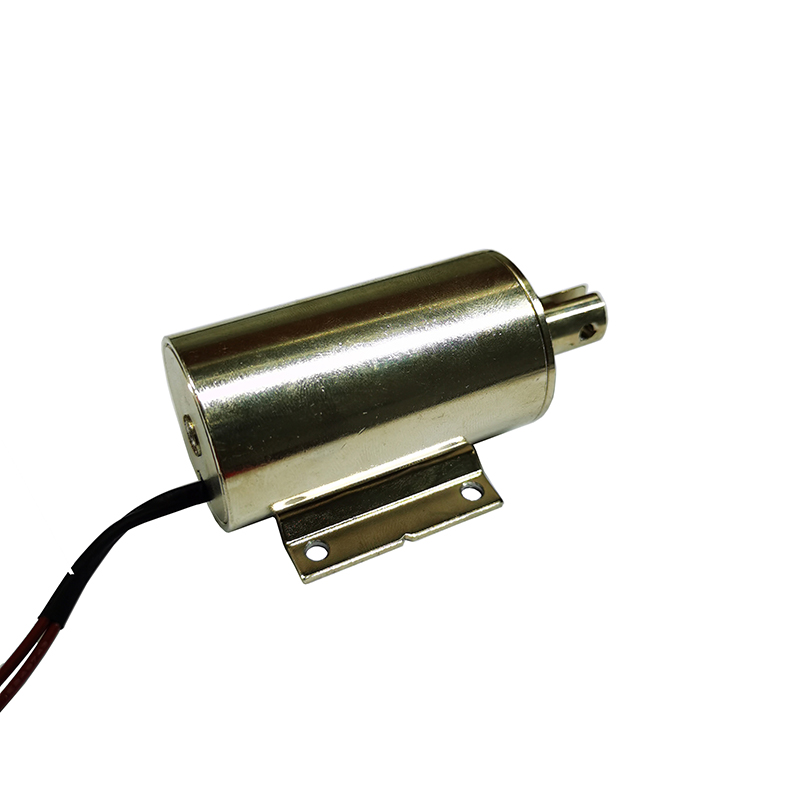

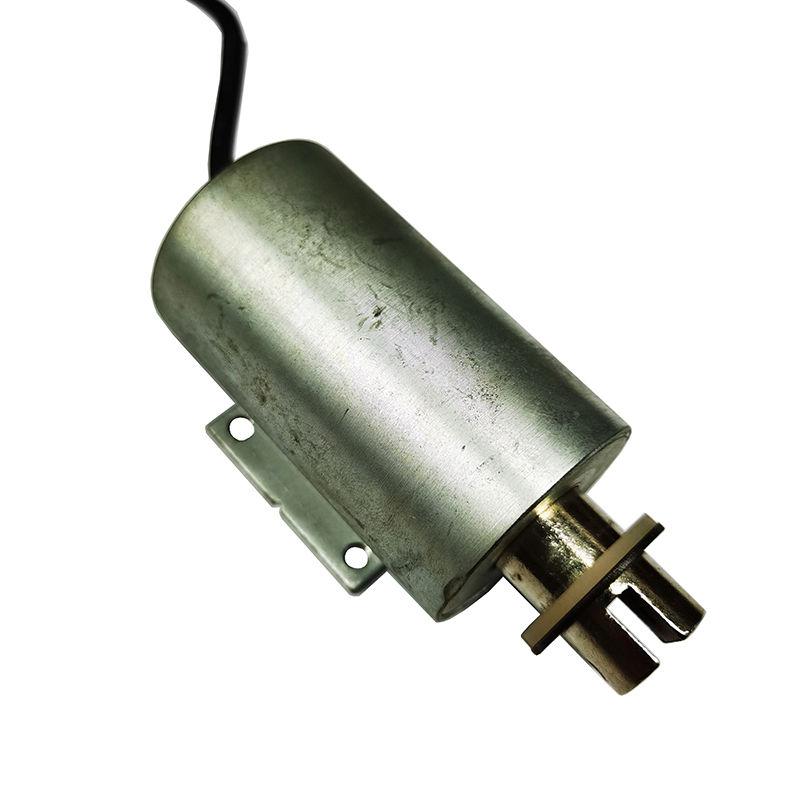

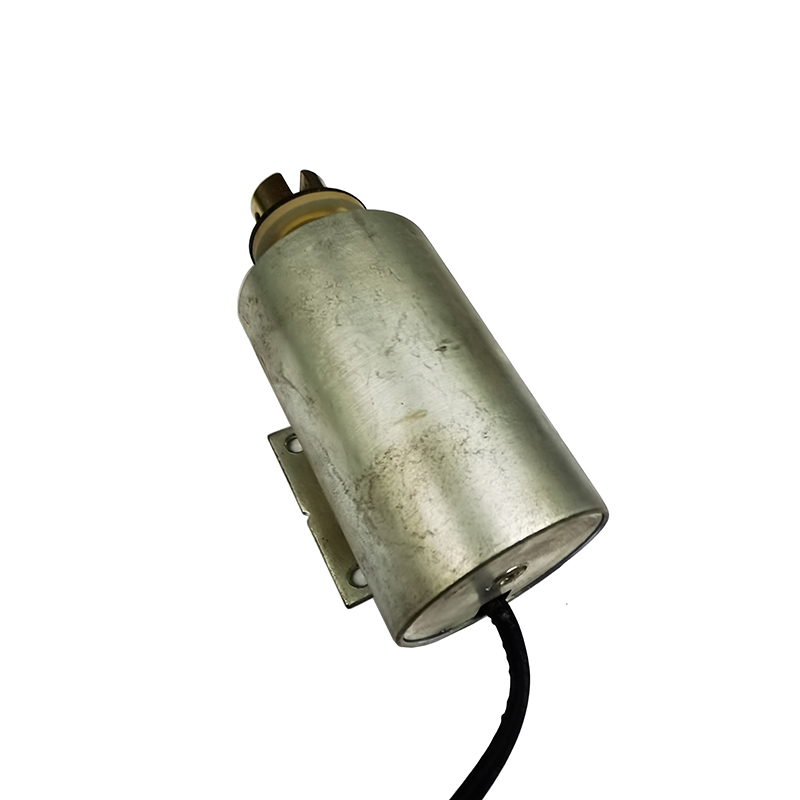

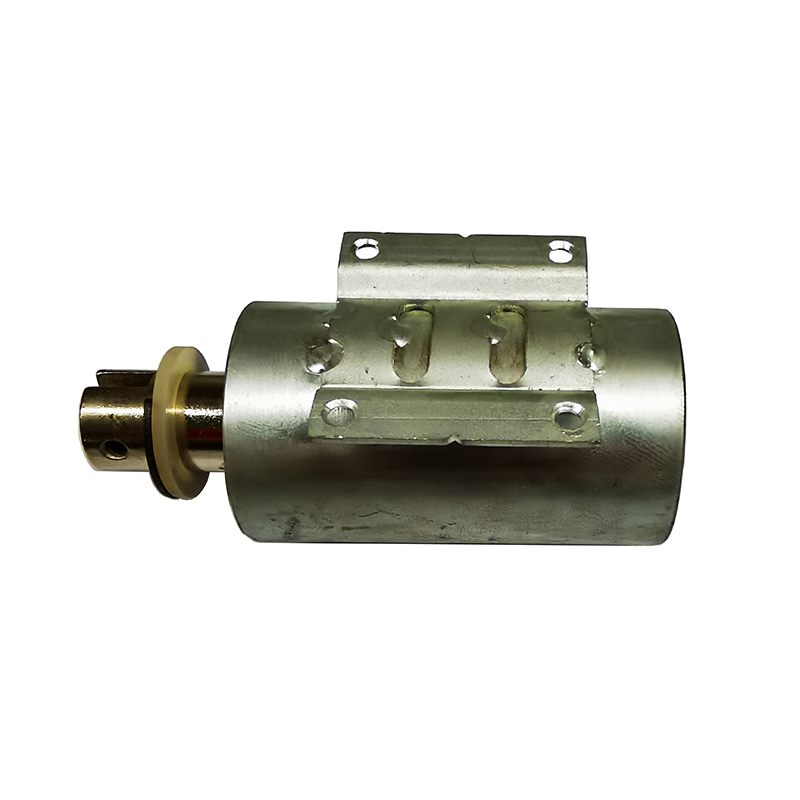

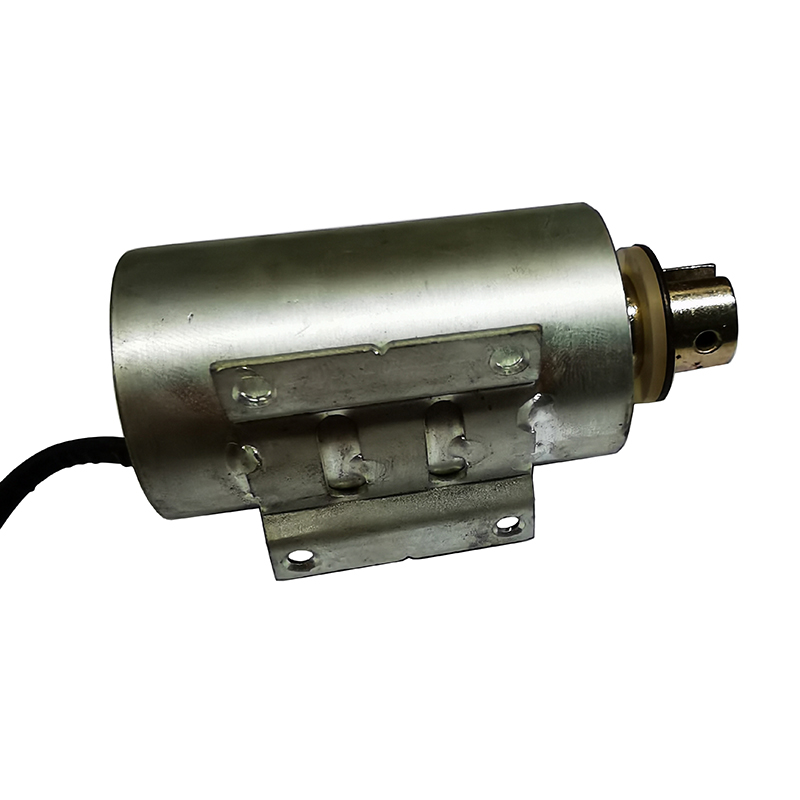

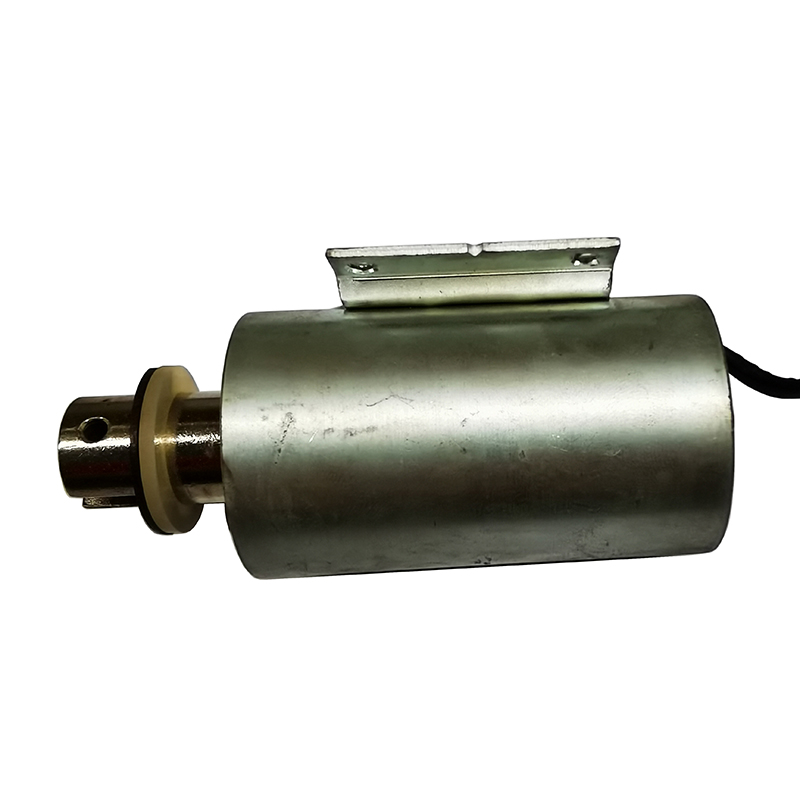

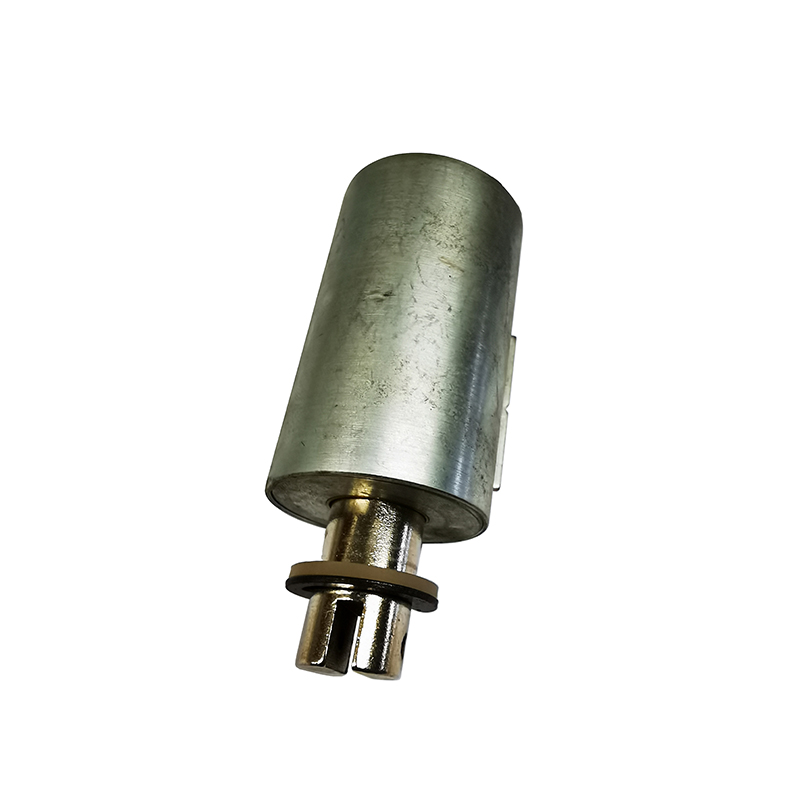

DO3864端子機切線機電磁鐵
基本參數：
DO3864圓管推拉電磁鐵適用于各類機械設備、自動化設備、游藝設備等上面。此產品直徑為38mm，圓管長度為64mm，可動直徑12 mm，推桿直徑2-5mm，適合行程30mm以?xún)?nèi)；采用螺紋安裝或采用安裝板固定；根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO3864圓管電磁鐵由線軸+銅管、圓管鐵、前蓋、后蓋、可動、導桿、電線等基本零件構成。推式結構增加推桿、導塊等。
3864圓鐵管、前蓋、后蓋組成磁場傳遞部分；3864線軸、漆包線、電線等構成磁場激發部分；3864可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對3864電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 12 | 5 |
功率W（20℃） | 17W | 34W | 68W | 180W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：16.9Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：1.41A | 工作行程：18mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：34W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

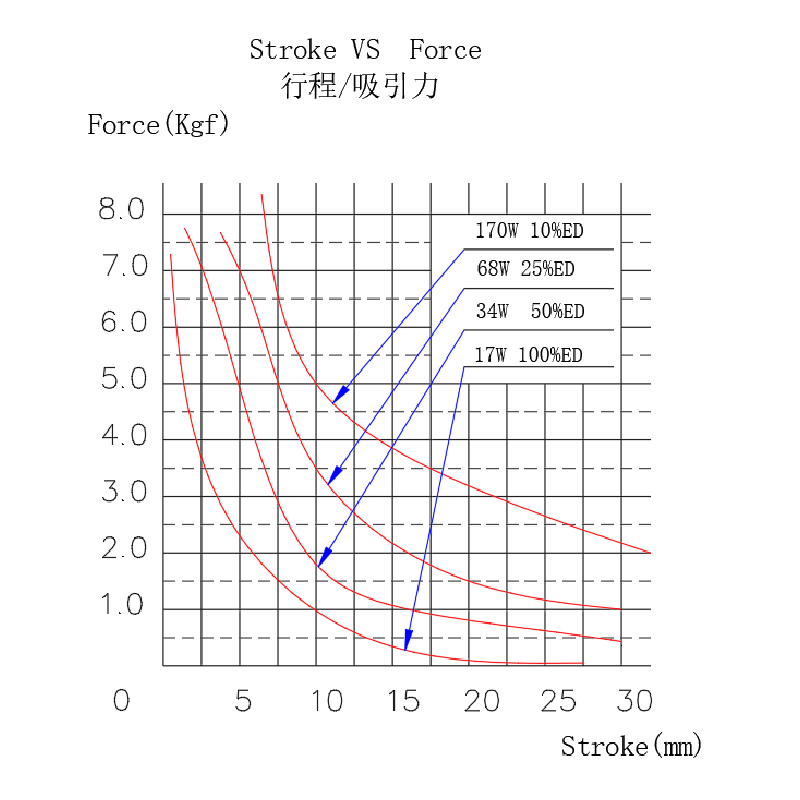

四：力量參數

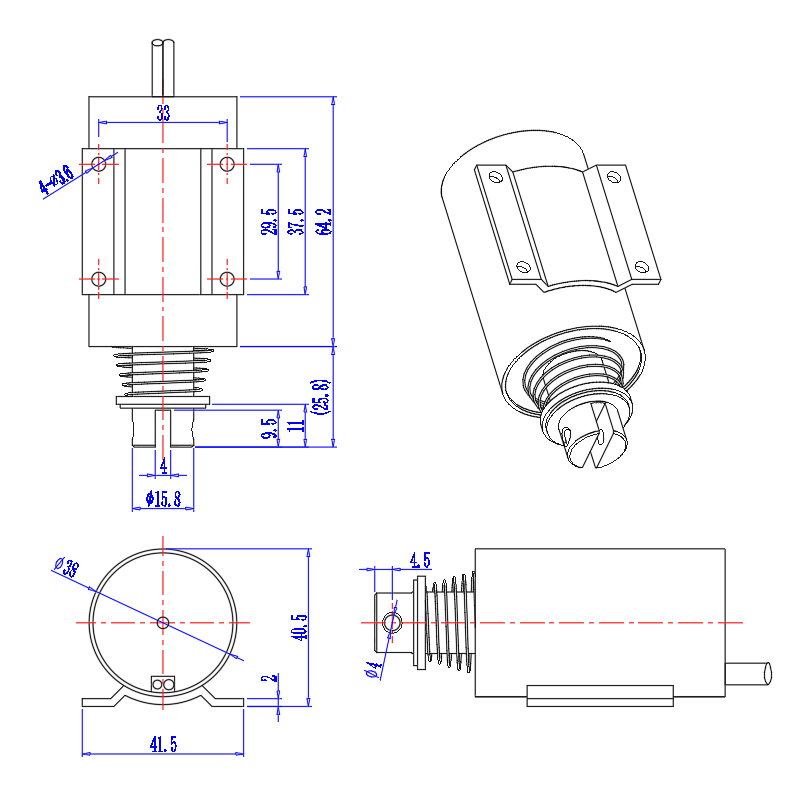

五：外形尺寸
DO3864端子機切線機電磁鐵
基本參數：
DO3864圓管推拉電磁鐵適用于各類機械設備、自動化設備、游藝設備等上面。此產品直徑為38mm，圓管長度為64mm，可動直徑12 mm，推桿直徑2-5mm，適合行程30mm以?xún)?nèi)；采用螺紋安裝或采用安裝板固定；根據需要可加要成推、拉等結構樣式。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO3864圓管電磁鐵由線軸+銅管、圓管鐵、前蓋、后蓋、可動、導桿、電線等基本零件構成。推式結構增加推桿、導塊等。
3864圓鐵管、前蓋、后蓋組成磁場傳遞部分；3864線軸、漆包線、電線等構成磁場激發部分；3864可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對3864電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 12 | 5 |
功率W（20℃） | 17W | 34W | 68W | 180W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：16.9Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：1.41A | 工作行程：18mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：34W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
五：外形尺寸
