專業電磁鐵生產廠家
基本參數：

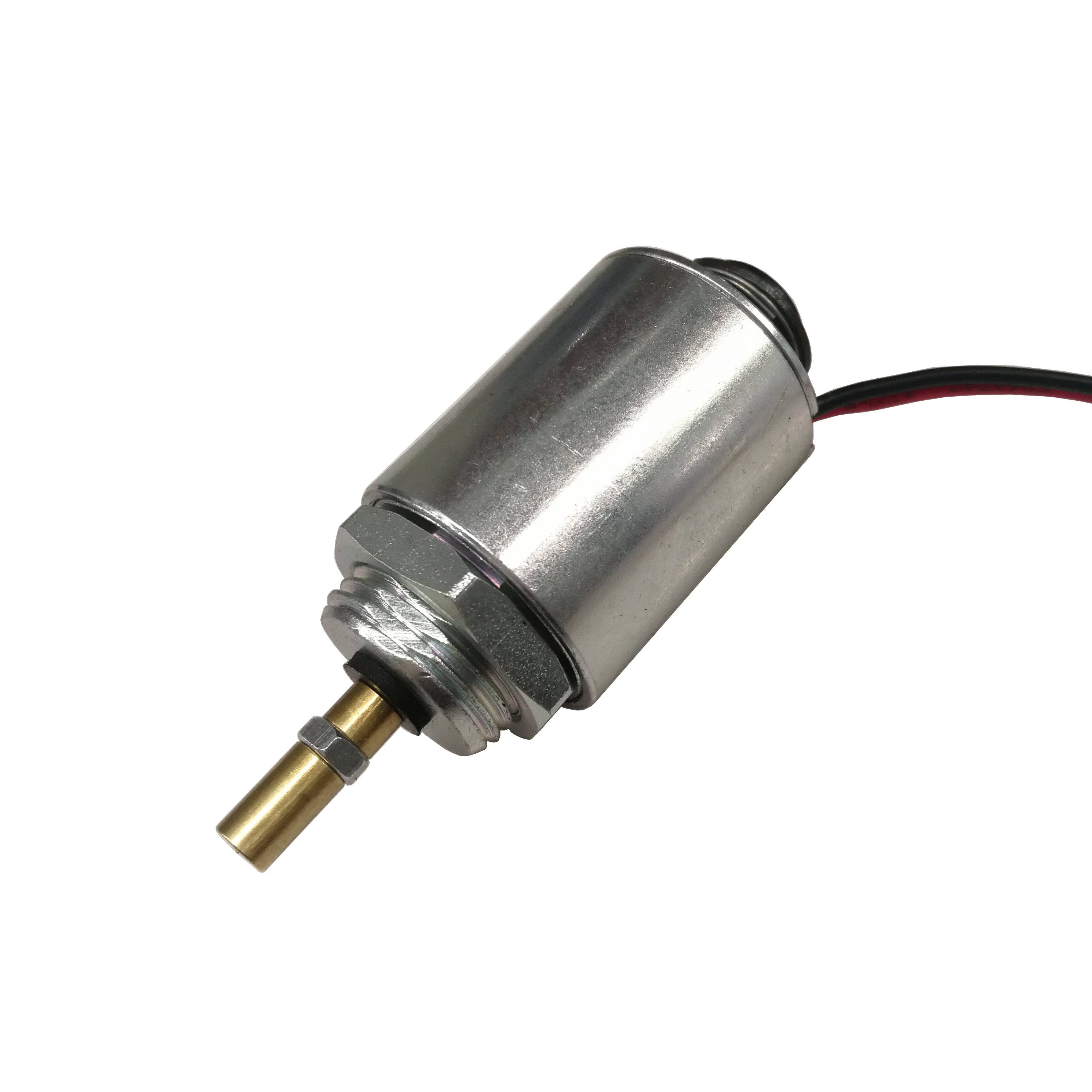

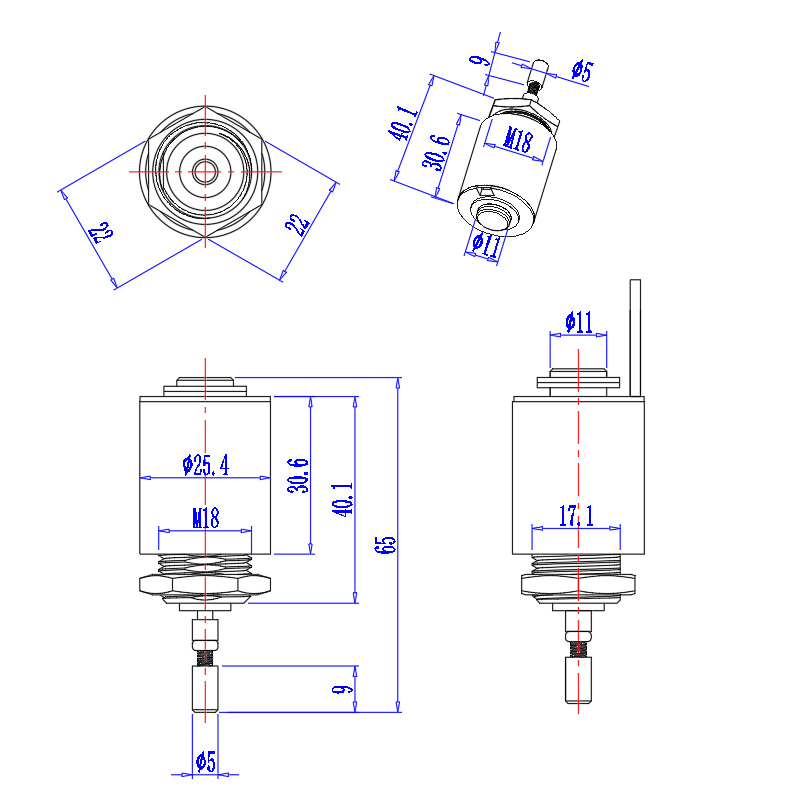

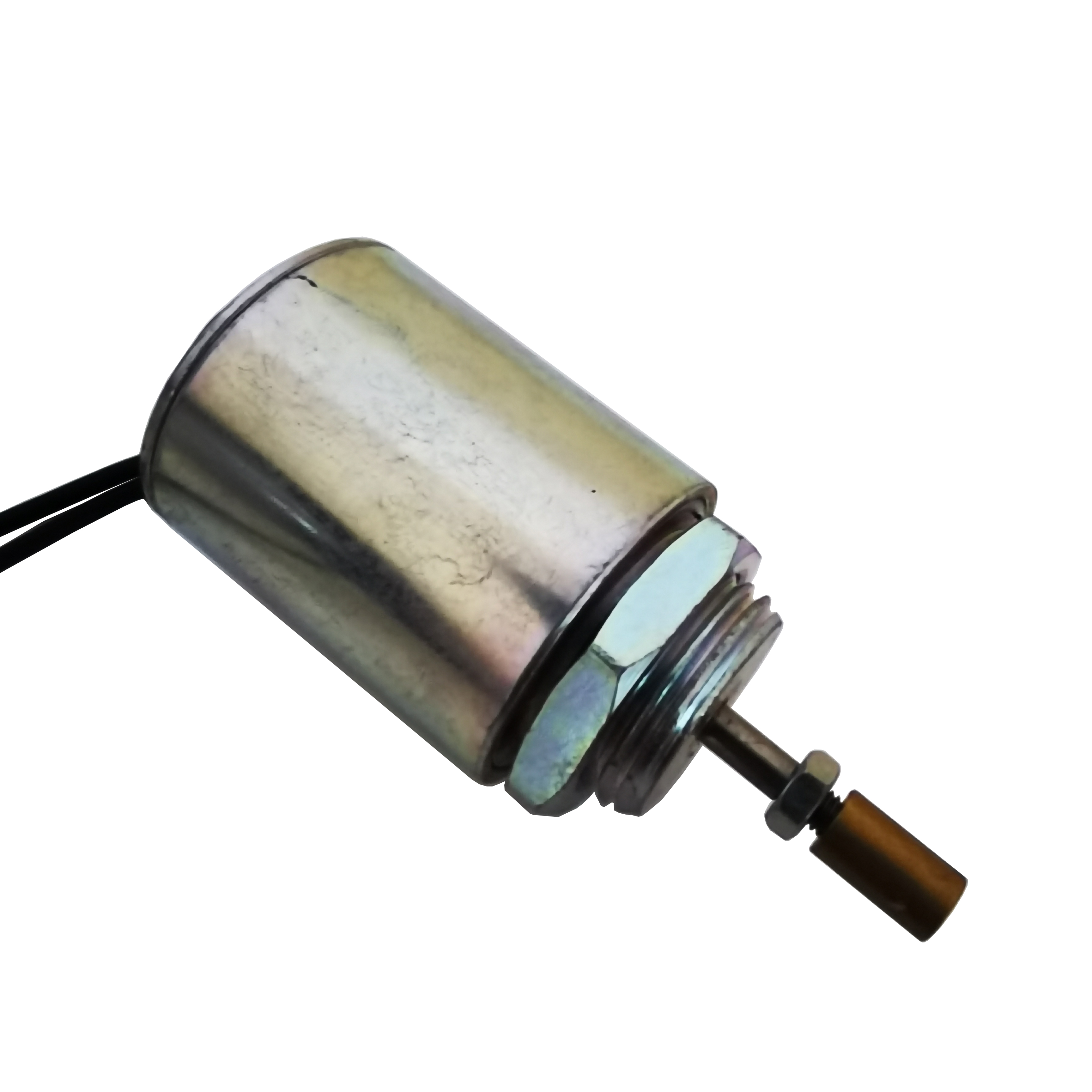

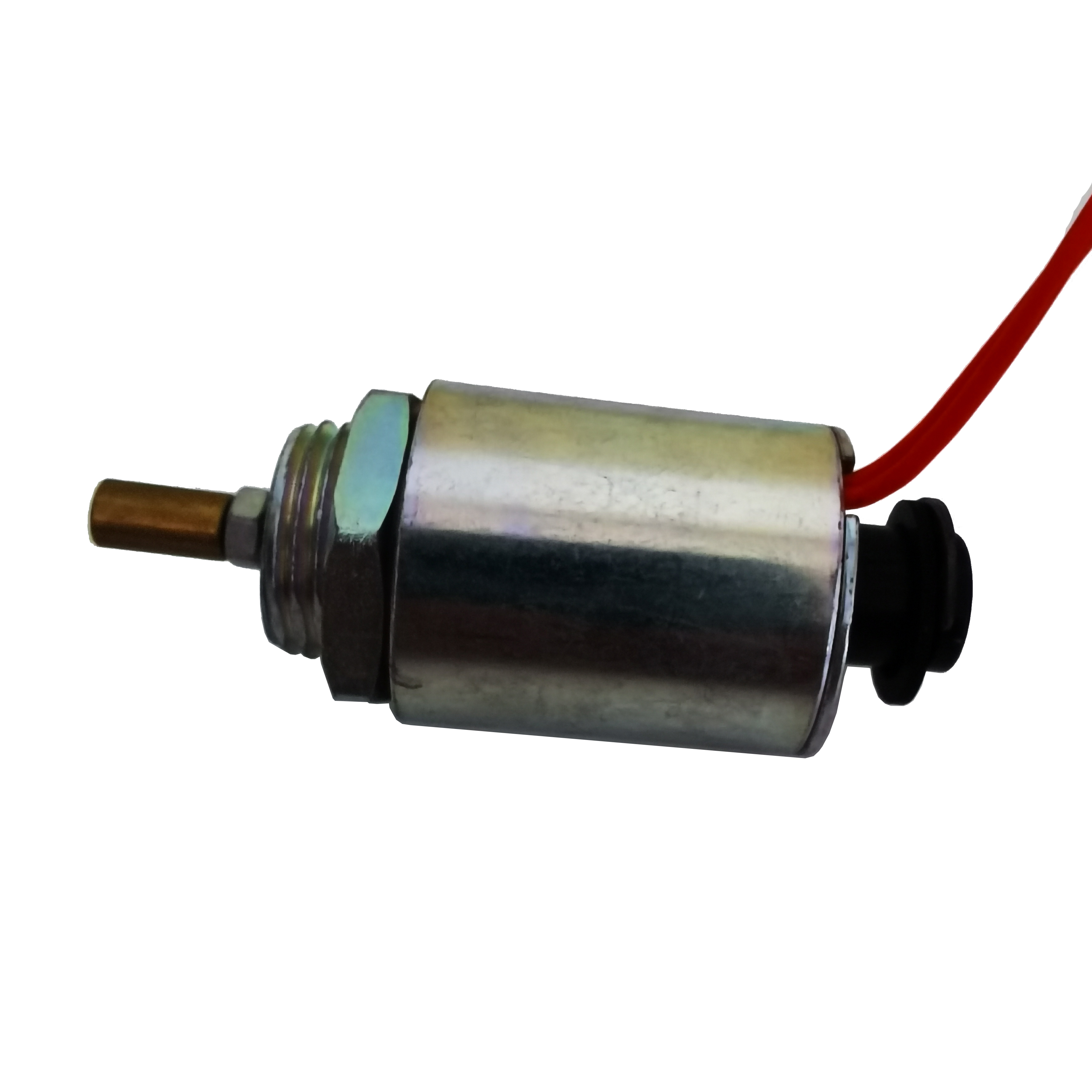

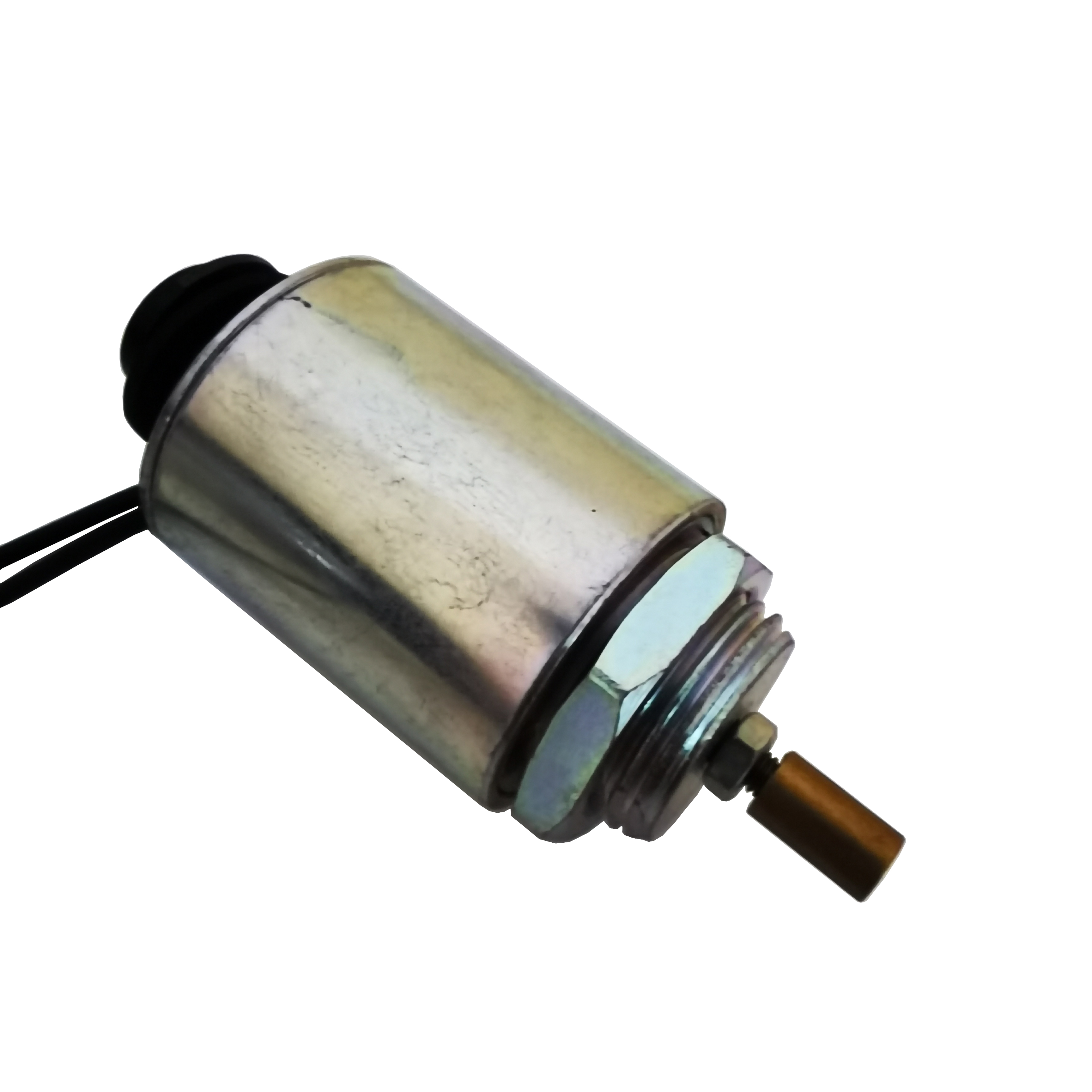

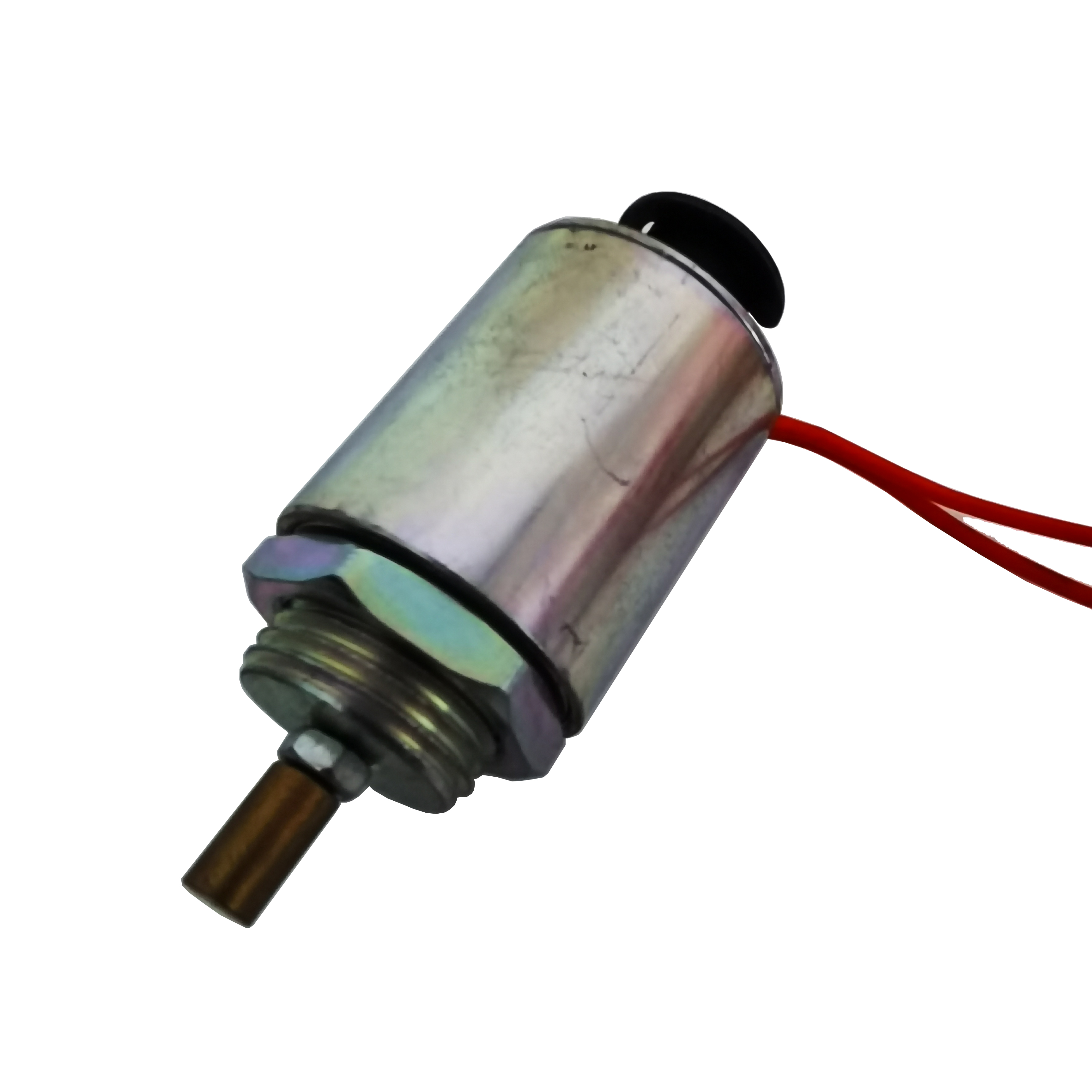

DO2530圓管推拉電磁鐵專業用于紡織機械，用于繡花機上，因?yàn)槠渚珳?zhǔn)的行程，專業的防塵措施，保證了產品的壽合能達到50萬次以上，產品直徑為25mm，管長度為30mm，可動直徑12 mm，推桿直徑3mm，采用M20螺紋安裝并配套提供螺母，方便安裝，產品內部外部均采用消音措施及軸承配合具有長壽命低噪音。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO2530圓管電磁鐵由線軸、圓管鐵、前蓋、后蓋、可動、導桿、緩沖墊圈、軸承、擋塊、電線等基本零件構成。
2530圓鐵管、前蓋、后蓋組成磁場傳遞部分；2530線軸、漆包線、電線等構成磁場激發部分；2530可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對2530電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 4.5W | 9W | 18W | 40W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：57.6Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.42A | 工作行程：10mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：10W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |

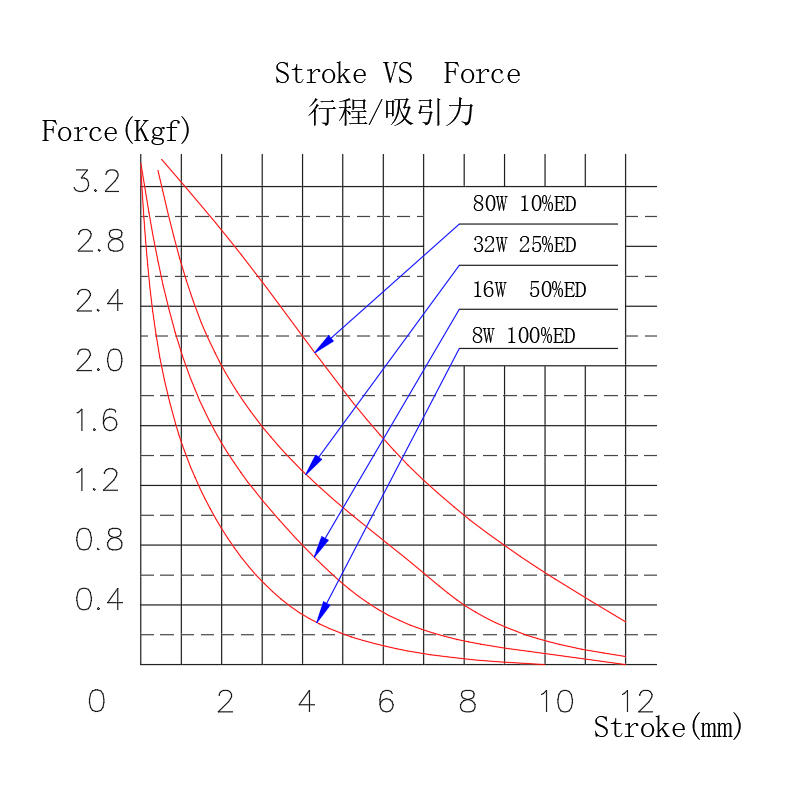

四：力量參數
基本參數：
DO2530圓管推拉電磁鐵專業用于紡織機械，用于繡花機上，因?yàn)槠渚珳?zhǔn)的行程，專業的防塵措施，保證了產品的壽合能達到50萬次以上，產品直徑為25mm，管長度為30mm，可動直徑12 mm，推桿直徑3mm，采用M20螺紋安裝并配套提供螺母，方便安裝，產品內部外部均采用消音措施及軸承配合具有長壽命低噪音。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DO2530圓管電磁鐵由線軸、圓管鐵、前蓋、后蓋、可動、導桿、緩沖墊圈、軸承、擋塊、電線等基本零件構成。
2530圓鐵管、前蓋、后蓋組成磁場傳遞部分；2530線軸、漆包線、電線等構成磁場激發部分；2530可動、導桿、擋塊組成的磁場作用部分
Ⅱ 工作原理
漆包線繞在線軸下，當對2530電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 4.5W | 9W | 18W | 40W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：現貨參數
工作電壓：DC-24V | 額定電阻：57.6Ω | 耐溫等級:F極155℃ | 耐電壓:AC1200V10mA 1S |
額定電流：0.42A | 工作行程：10mm | 工作頻率：50%ED | 工作溫度: －5℃~+55℃ |
額定功率：10W | 復位方式： 彈簧 | 產品壽命:50萬次 | 使用條件：－40℃~+80℃ |
四：力量參數
