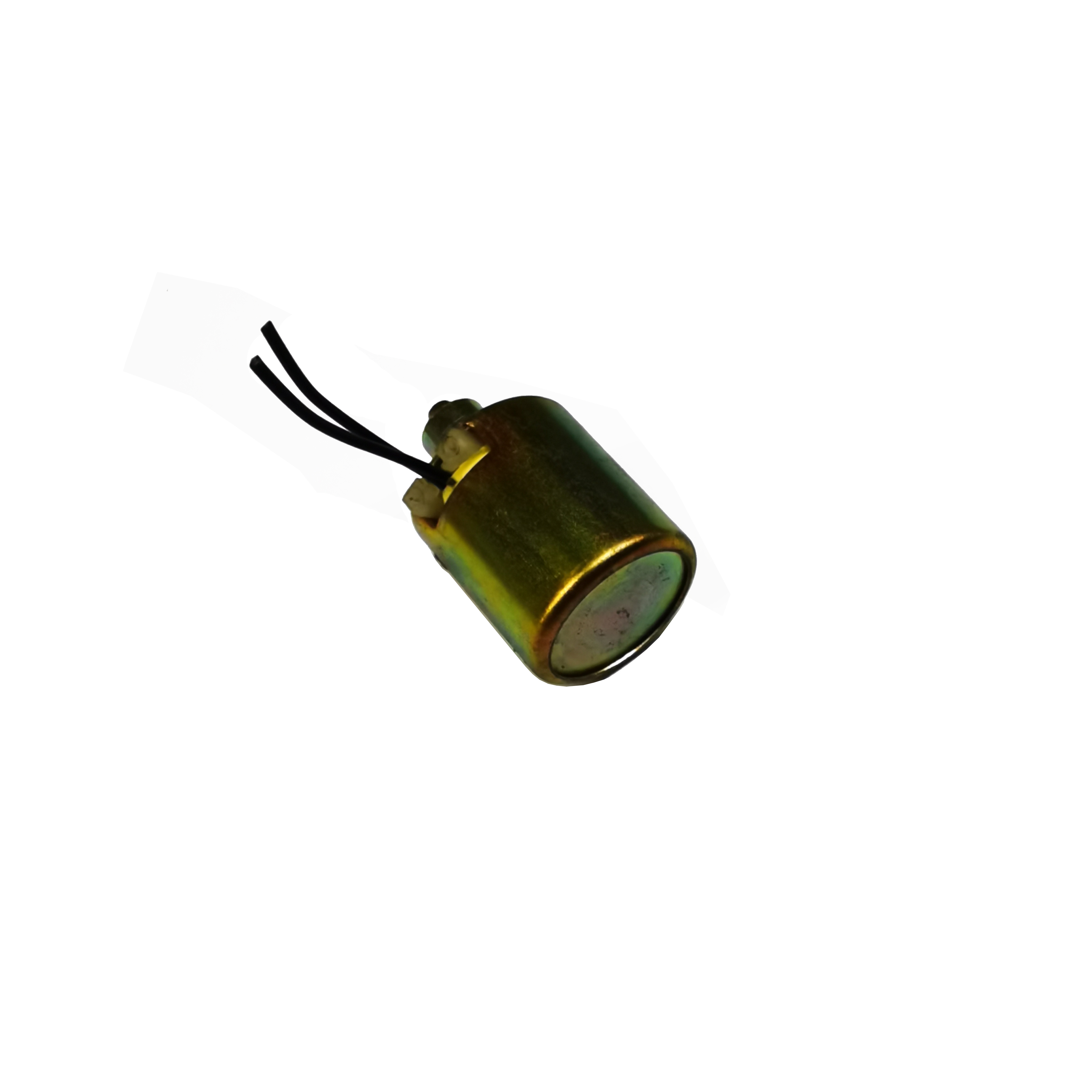

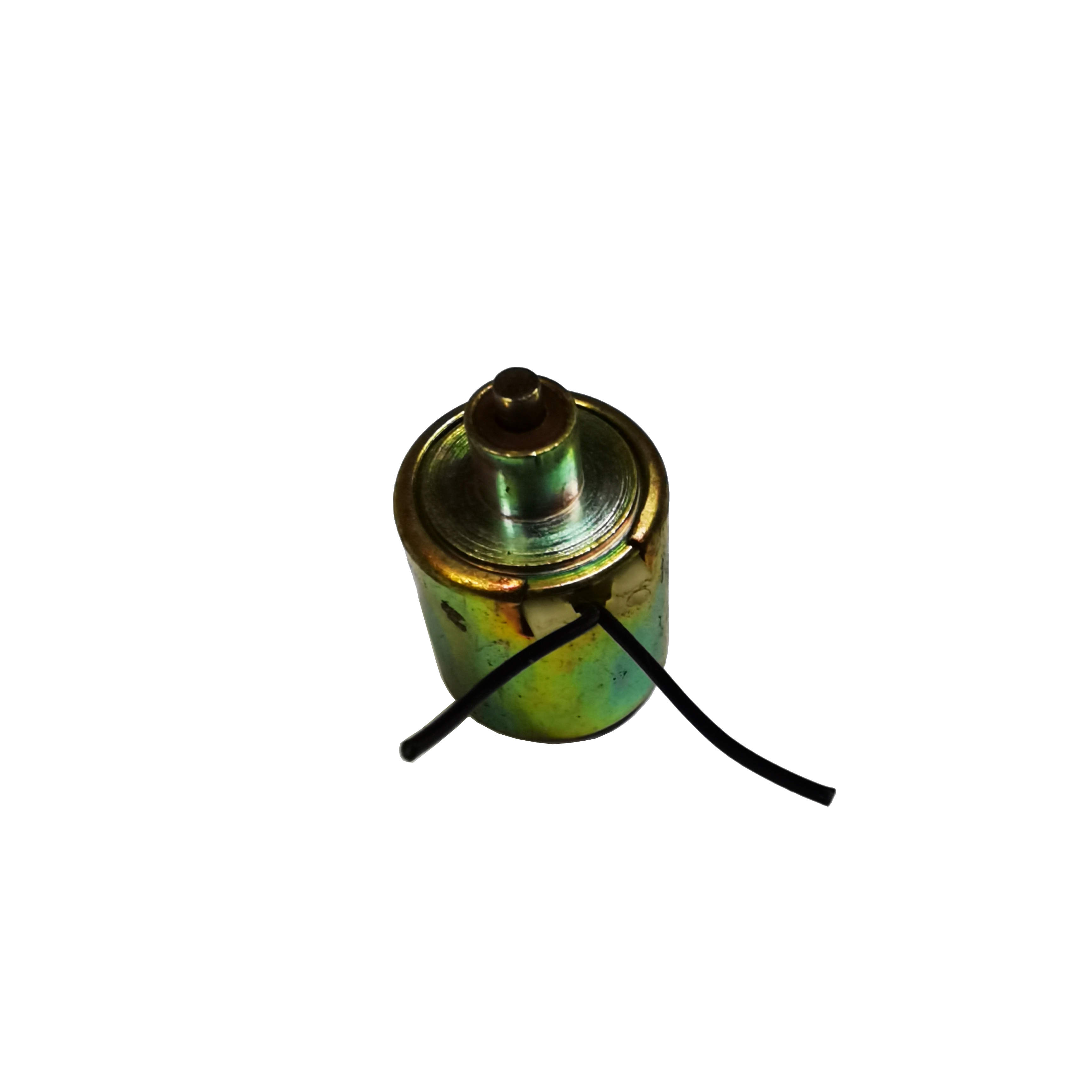

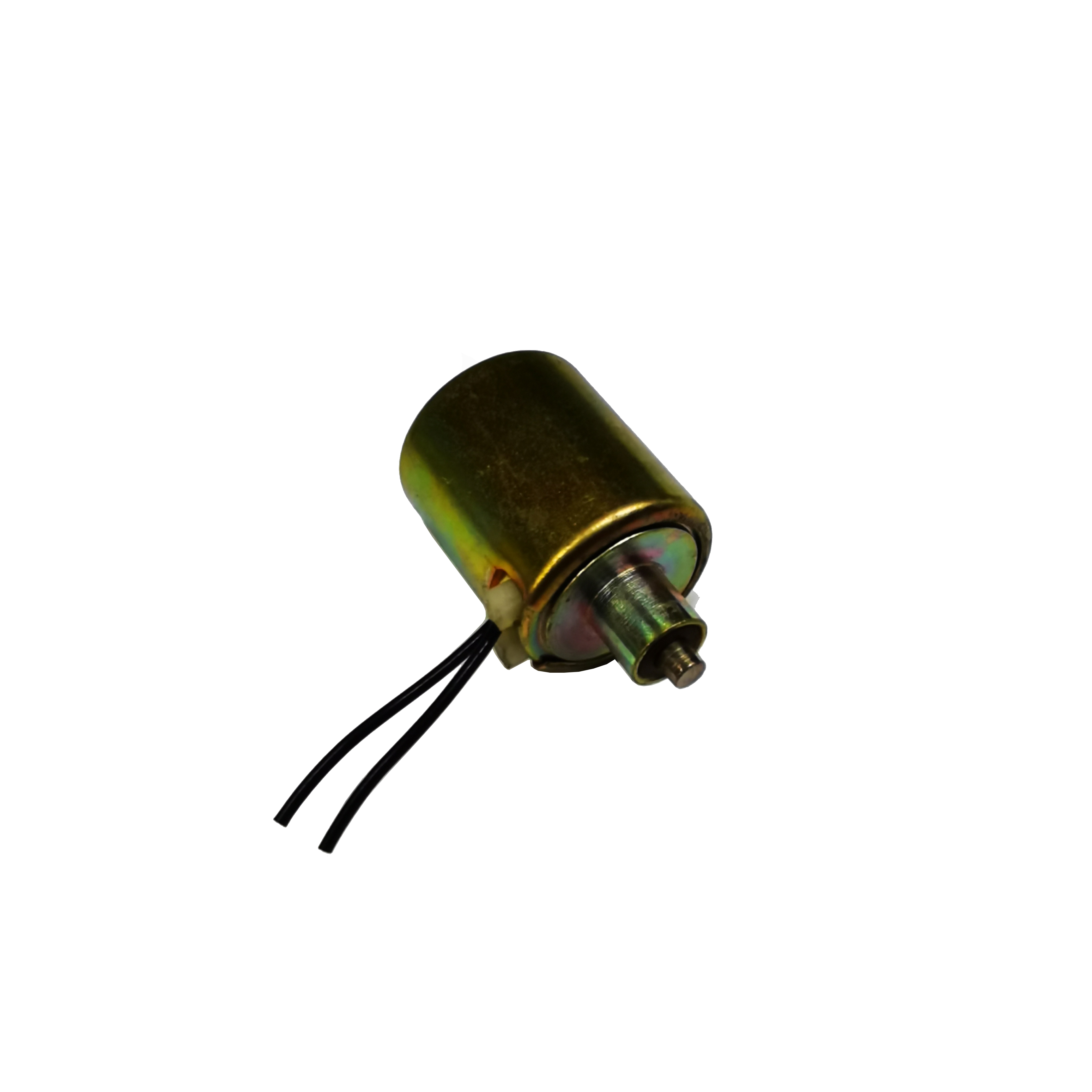

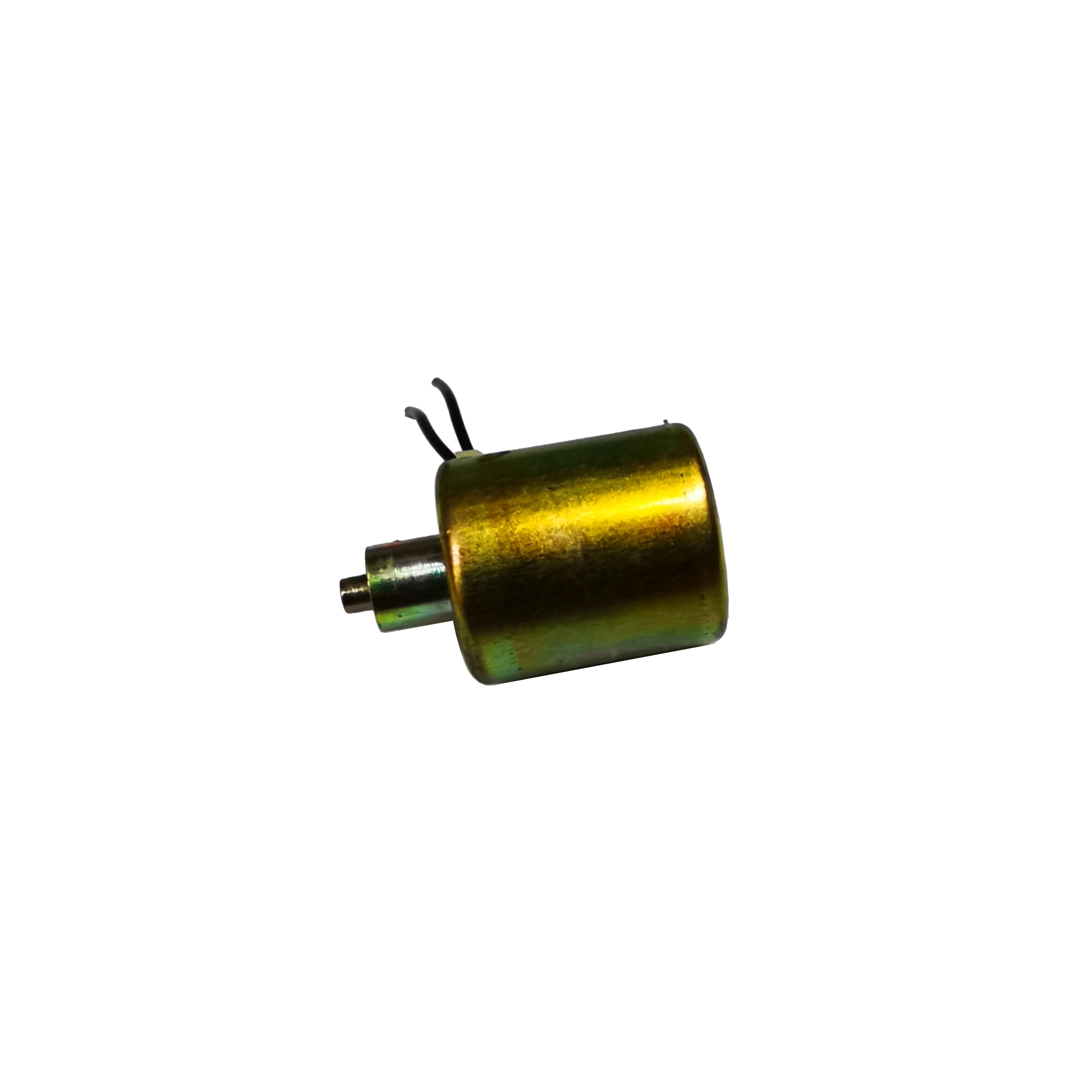

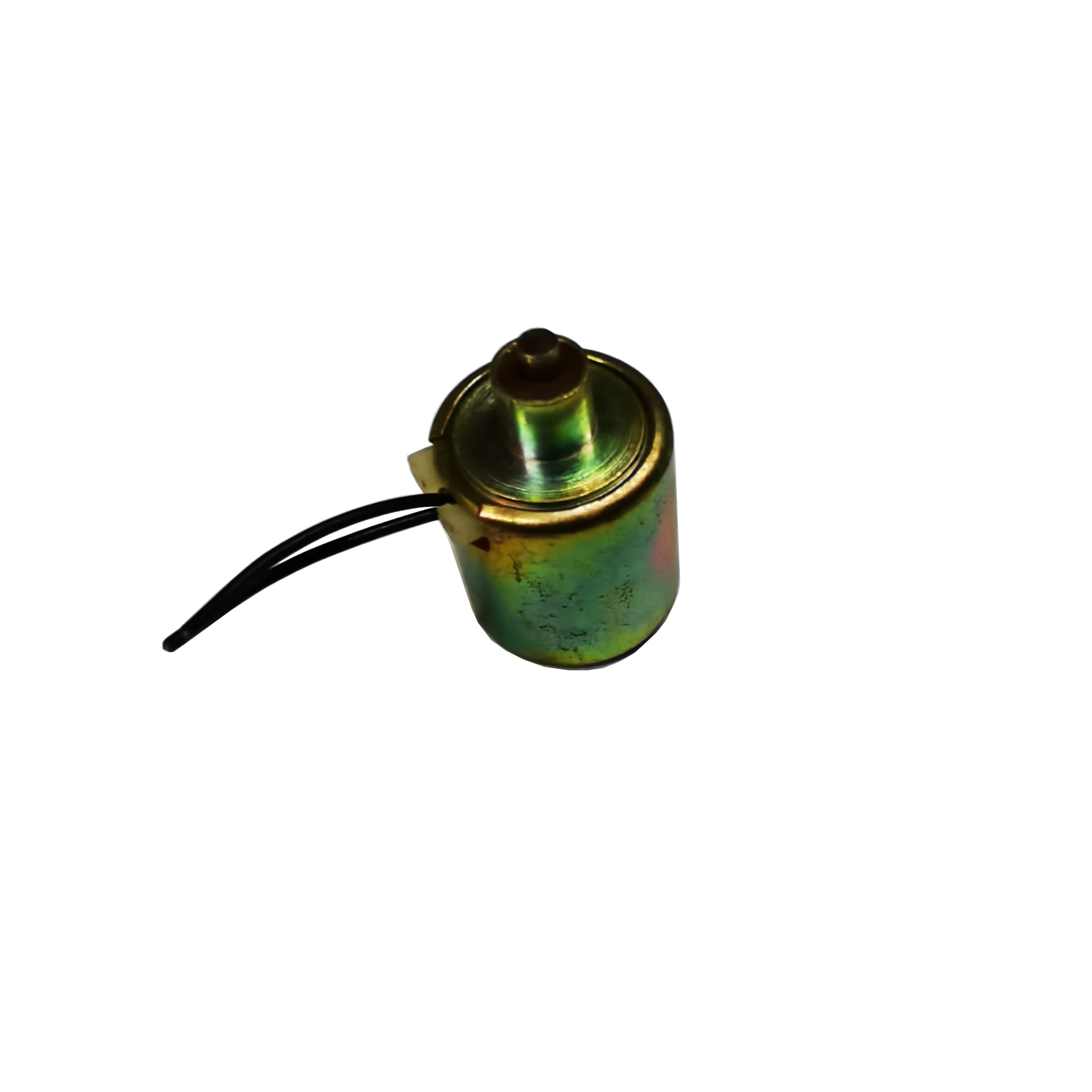

DO1618

DO1618

產品詳情

基本參數：

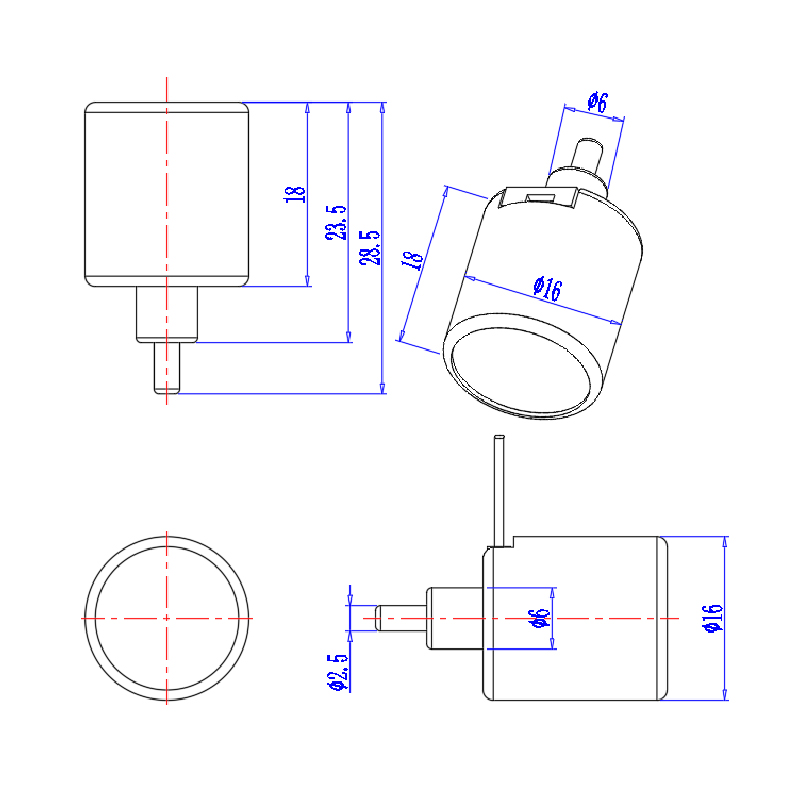

DO1618圓管電磁鐵采用了直徑16mm的管料加工而成，采用卡位安裝。此款產品外徑為16mm主體長為18mm,可動軸尺寸為8mm,適合行程6mm以?xún)?nèi)，工作電壓DC48V以下。可根據需加工成推、拉等方式。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

此款產品由線軸、圓管鐵、前后蓋、可動等基本零件構成。

DO1618圓鐵管、后蓋組成磁場傳遞部分；1618線軸、漆包線、電線等構成磁場激發部分；DO1618可動組成的磁場作用部分

Ⅱ 工作原理

漆包線繞在線軸下，當對1618電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分與磁場作用部分，使其產生兩個不同極性，利用異性相吸的原理來實現動作，斷電時彈簧進行復位。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

10

3

功率W（20℃）

3W

6W

12W

25W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：現貨參數

工作電壓：DC-24V

額定電阻：96Ω

耐溫等級:F極155℃

耐電壓:AC1200V10mA 1S

額定電流：0.25A

工作行程：4mm

工作頻率：50%ED

工作溫度: －5℃~+55℃

額定功率：6W

復位方式： 彈簧

產品壽命:50萬次

使用條件：－40℃~+80℃

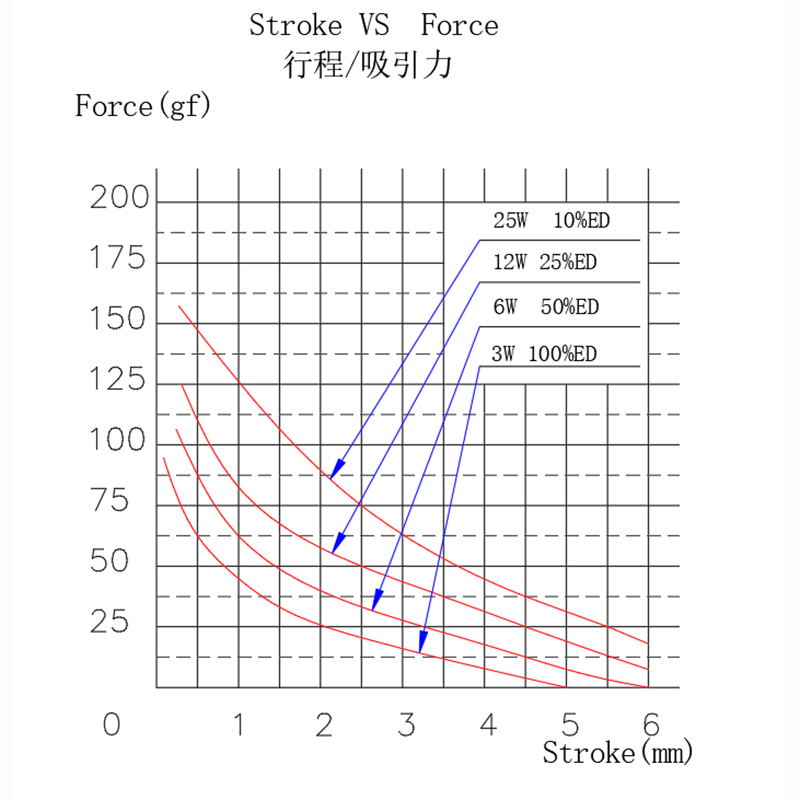

四：力量參數
