專業電磁鐵生產廠家

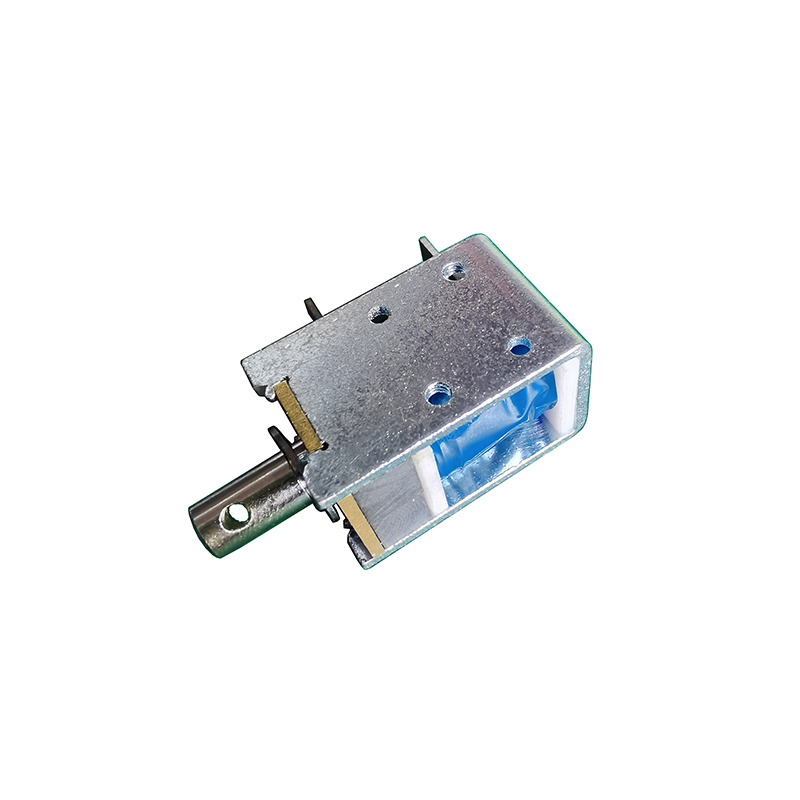

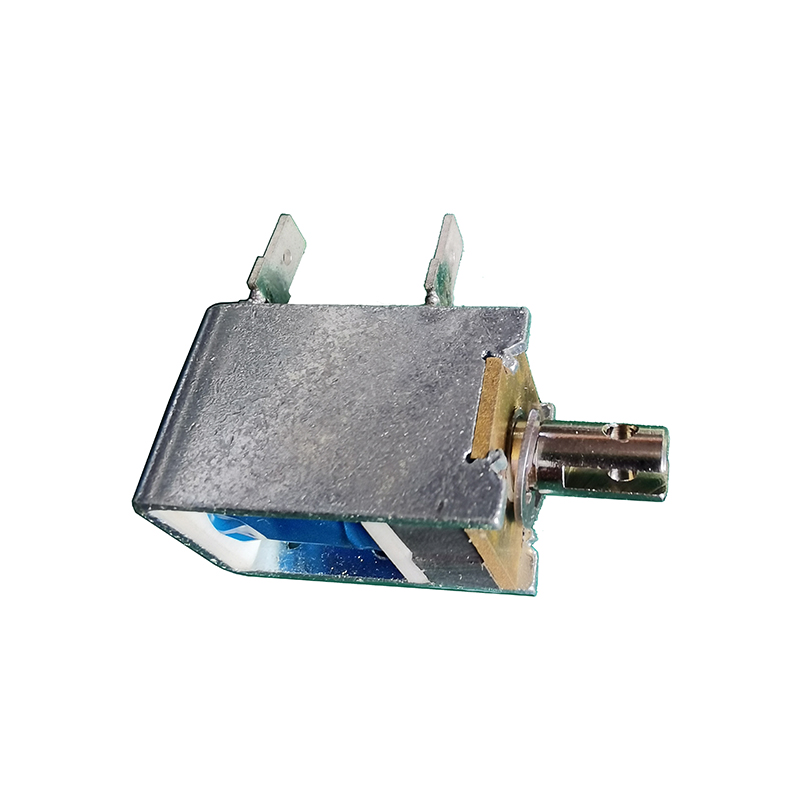

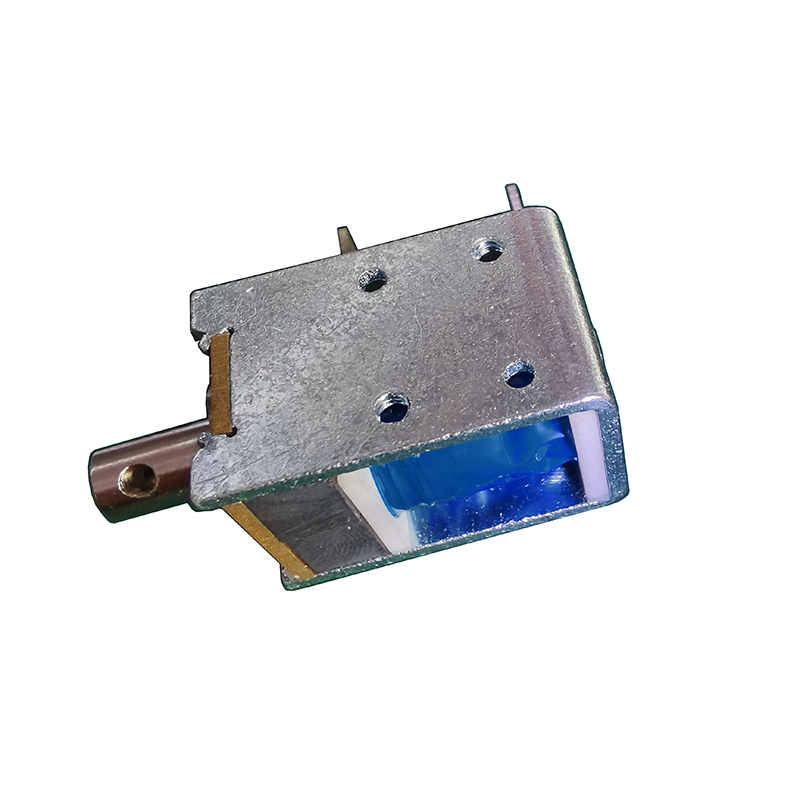

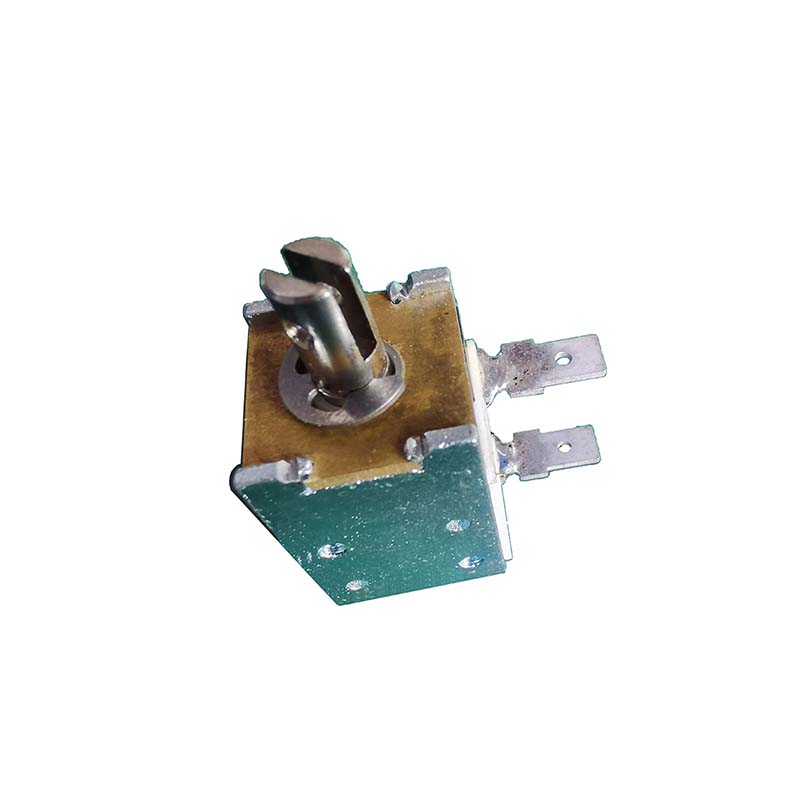

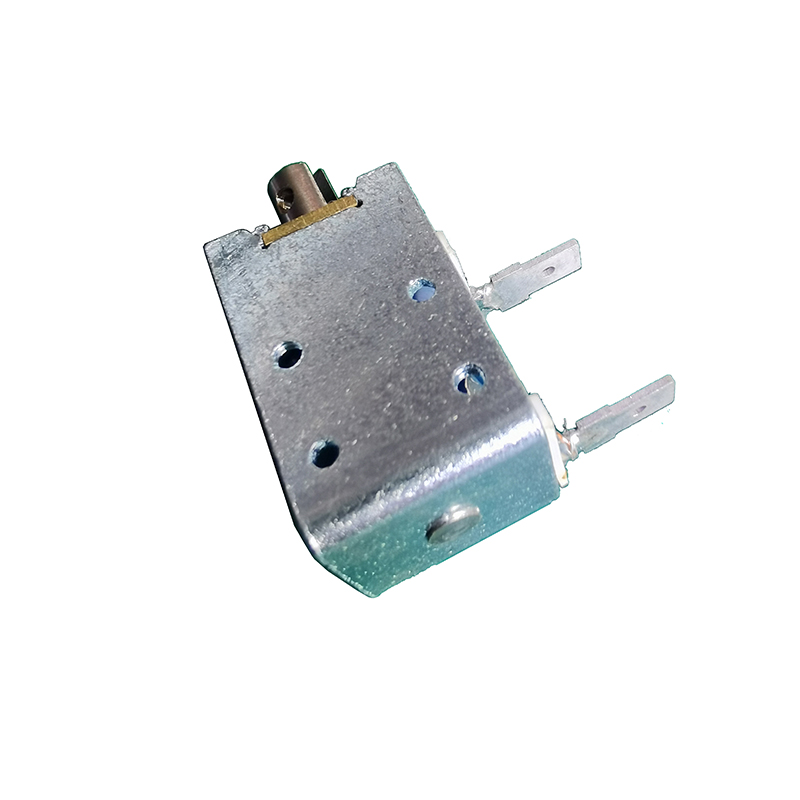

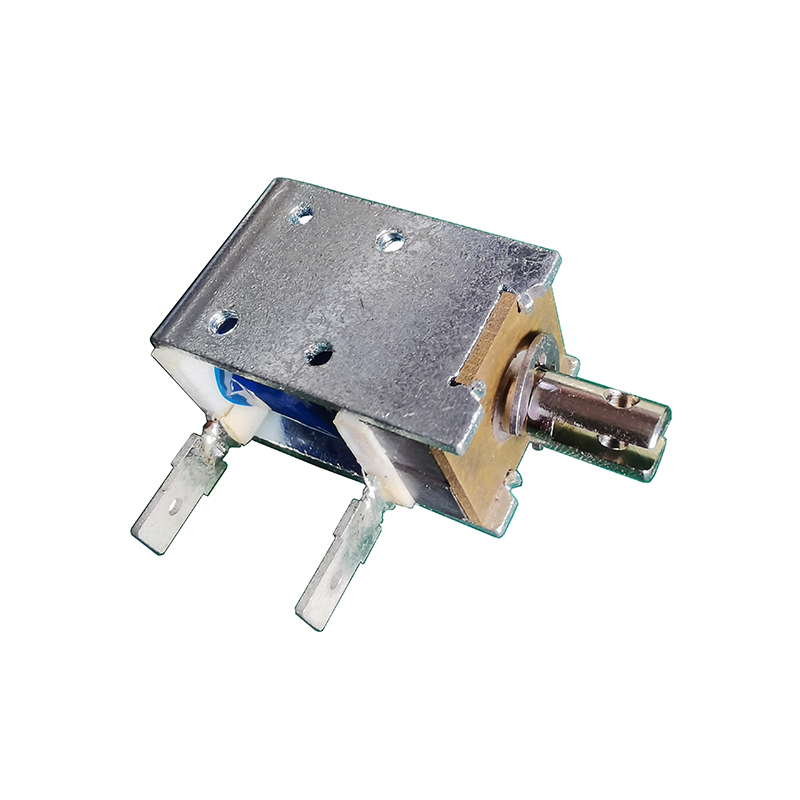

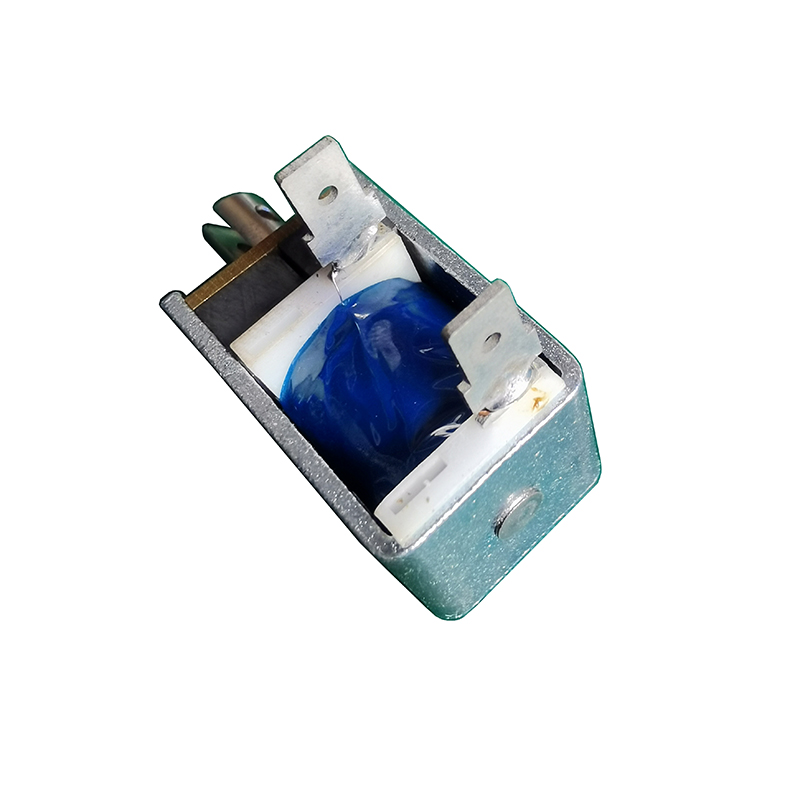

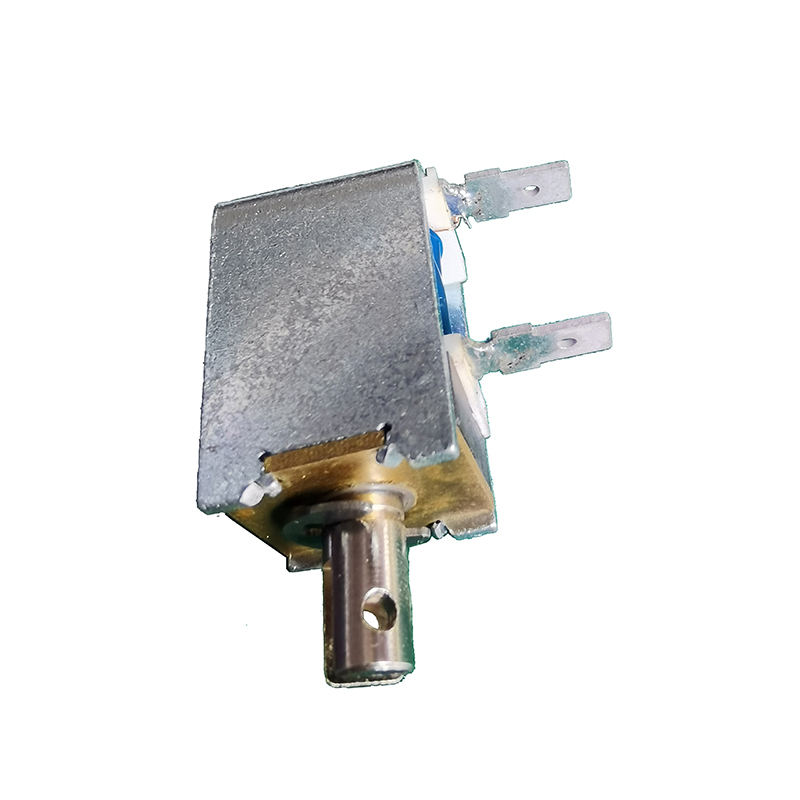

DK0630推拉式單保持電磁鐵
基本參數：
DK0630單保持電磁鐵主要應用在各類共享電磁鎖及自動化設備上，斷電保持改變電流方向?qū)崿F(xiàn)伸縮的動作。軛鐵自帶安裝螺紋可根據需要定制加工簡單方便。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DK0630單保持電磁鐵由線軸、軛鐵、固定鐵芯、可動、磁鐵、推桿、彈簧、電線等基本零件構成。
0630軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；0630線軸、漆包線、電線等構成磁場激發部分；0630的可動組件組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態下，0630單保持電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生的磁場從而吸合動作部分；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消動，動作部分在外力或彈簧作用下彈開；，當通正向時吸合。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 3W | 6W | 12W | 30W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
框架尺寸：長30*寬14mm*厚度16mm
電壓范圍：DC3V以上
適合行程：8mm以內
工作樣式：單向保持推拉式
保持力: 8N(保持力度大小可自定加工)
復位方式：彈簧/機構

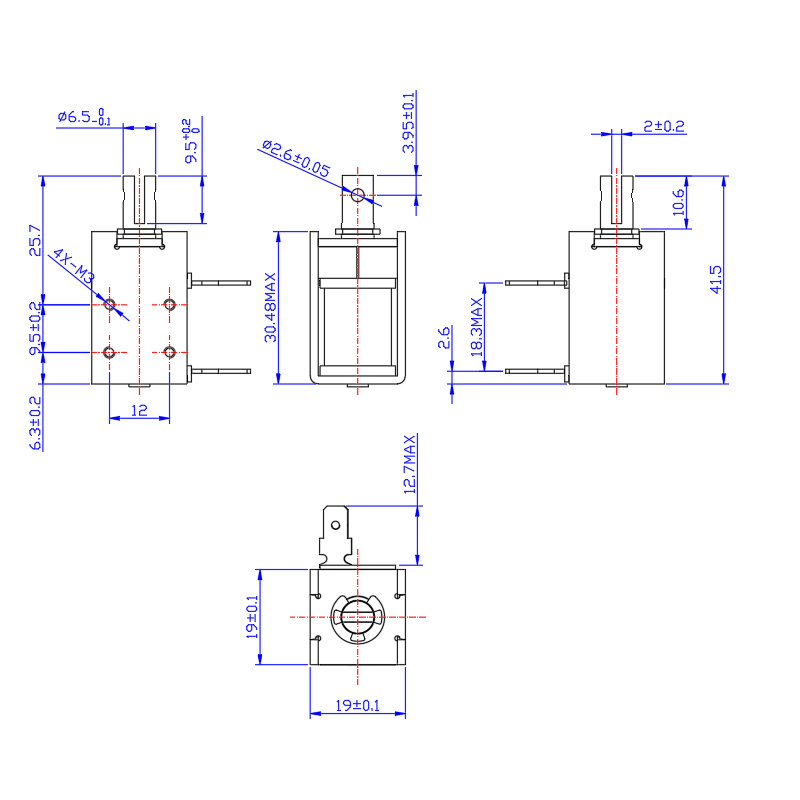

四：外形尺寸
DK0630推拉式單保持電磁鐵
基本參數：
DK0630單保持電磁鐵主要應用在各類共享電磁鎖及自動化設備上，斷電保持改變電流方向?qū)崿F(xiàn)伸縮的動作。軛鐵自帶安裝螺紋可根據需要定制加工簡單方便。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DK0630單保持電磁鐵由線軸、軛鐵、固定鐵芯、可動、磁鐵、推桿、彈簧、電線等基本零件構成。
0630軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；0630線軸、漆包線、電線等構成磁場激發部分；0630的可動組件組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態下，0630單保持電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生的磁場從而吸合動作部分；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消動，動作部分在外力或彈簧作用下彈開；，當通正向時吸合。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 3W | 6W | 12W | 30W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
框架尺寸：長30*寬14mm*厚度16mm
電壓范圍：DC3V以上
適合行程：8mm以內
工作樣式：單向保持推拉式
保持力: 8N(保持力度大小可自定加工)
復位方式：彈簧/機構
四：外形尺寸
