DK0417

DK0417

產品詳情

DK0416單向保持式電磁鎖

基本參數：

DK0416單保持電磁鐵主要應用在各類共享設備及自動化設備上，此類型產品斷電保持產品一端通過改變電流方向?qū)崿F(xiàn)伸縮的動作。產品自帶安裝孔位簡單方便。

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DK0416單保持電磁鐵由線軸、軛鐵、固定鐵芯、可動、磁鐵、導桿、彈簧、電線等基本零件構成。

0416軛鐵、磁鐵、固定鐵芯組成磁場傳遞部分；0415線軸、漆包線、電線等構成磁場激發部分；0415的可動組件組成磁場動作部分。

Ⅱ 工作原理

在斷電狀態下，0415單保持電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生的磁場從而吸合動作部分；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消動，動作部分在外力或彈簧作用下彈開；，當通正向時吸合。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

180

15

3

功率W（20℃）

1 W

2W

4W

12W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

三：參數介紹

框架尺寸：長16*寬8mm*厚度10mm

電壓范圍：DC3V以上

適合行程：4mm以內

工作樣式：單向保持推拉式

保持力: 1N(保持力度大小可自定加工)

復位方式：彈簧/機構

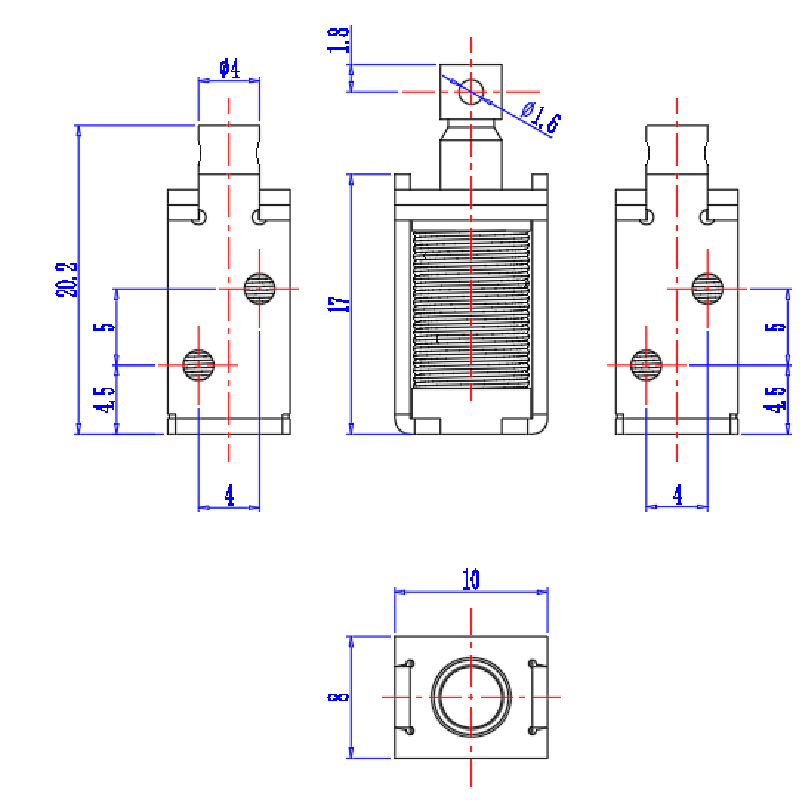

四：外形尺寸
