DX606050

DX606050

產品詳情

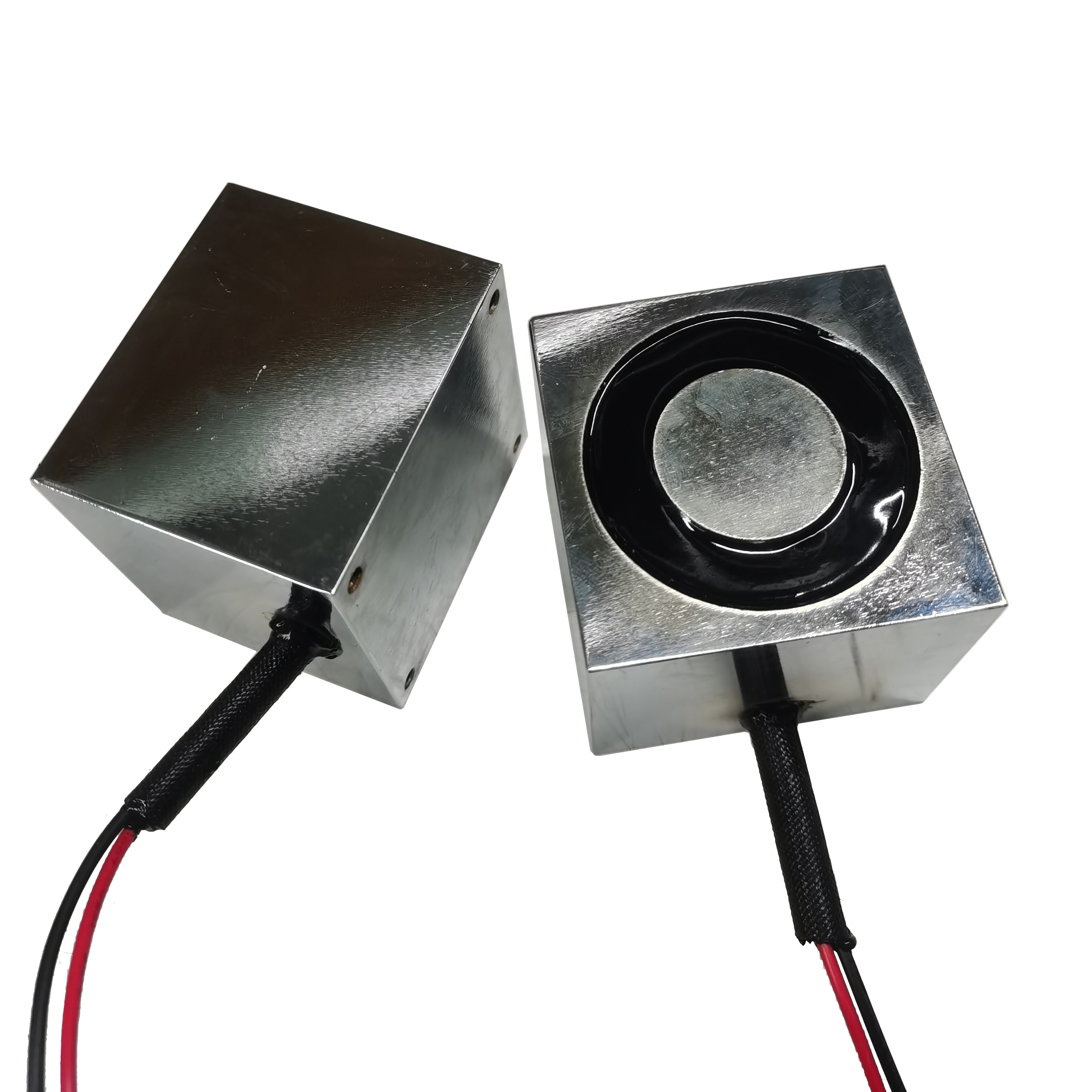

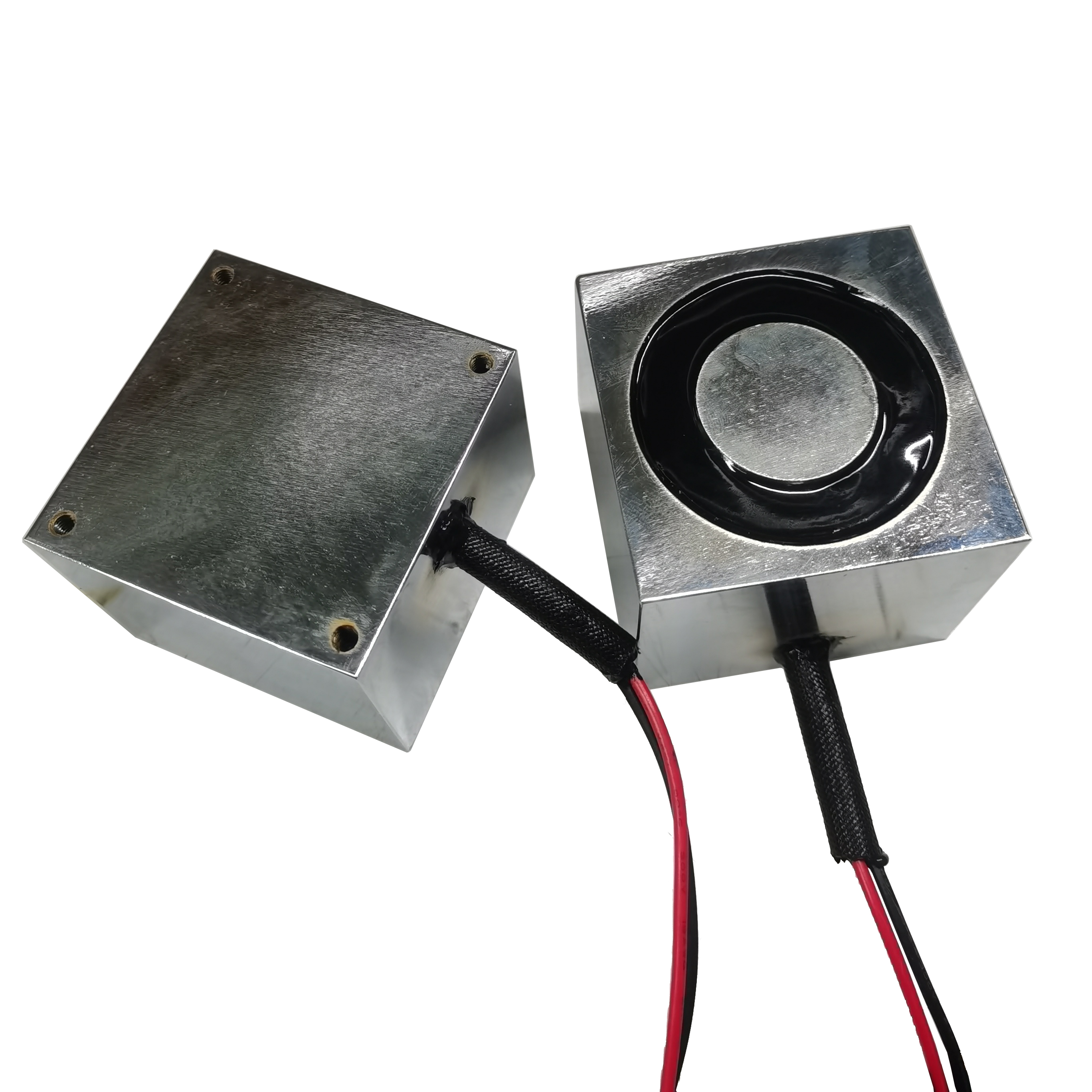

DX605050S矩形吸盤電磁鐵

基本參數：

型號名稱：DX605050S方形吸盤電磁鐵

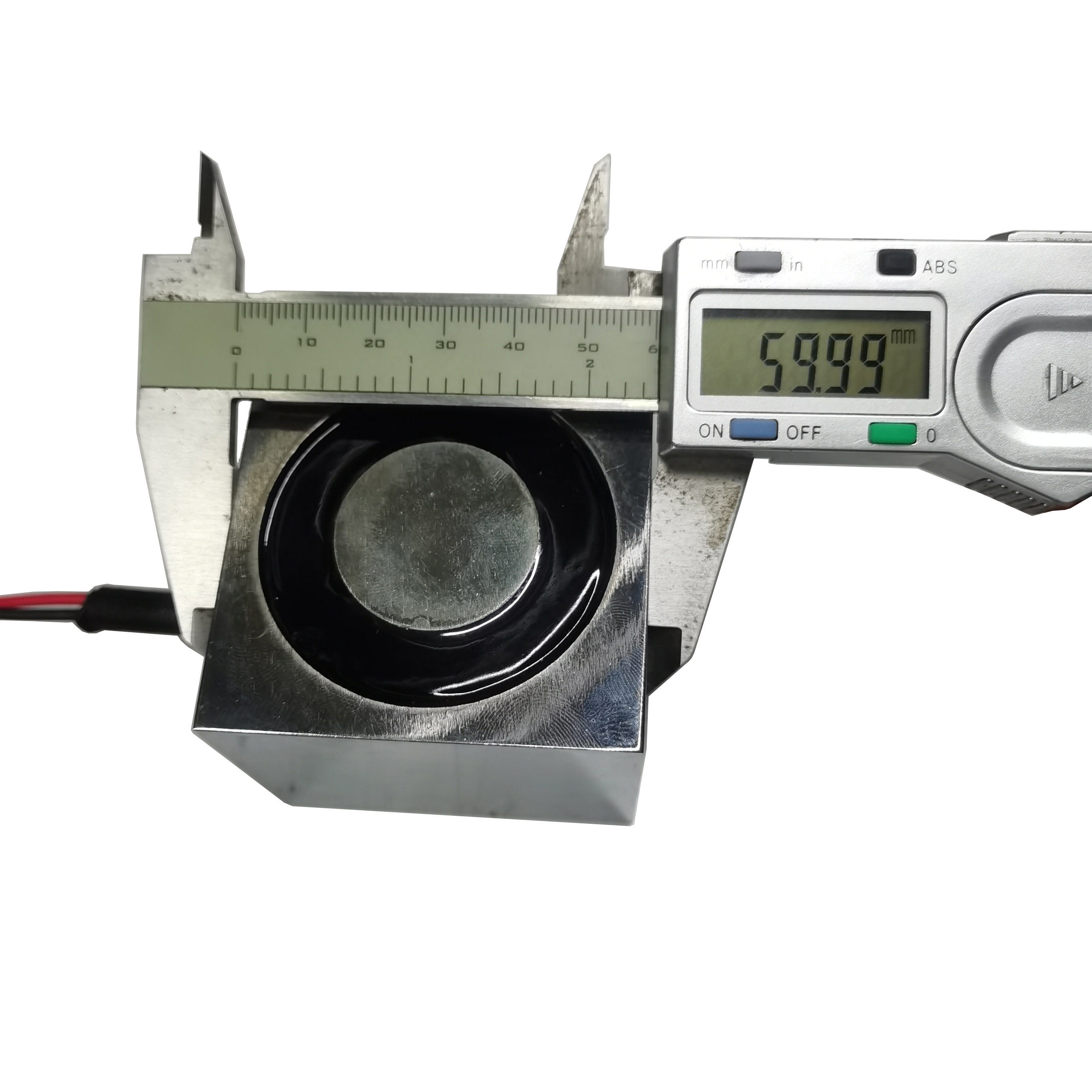

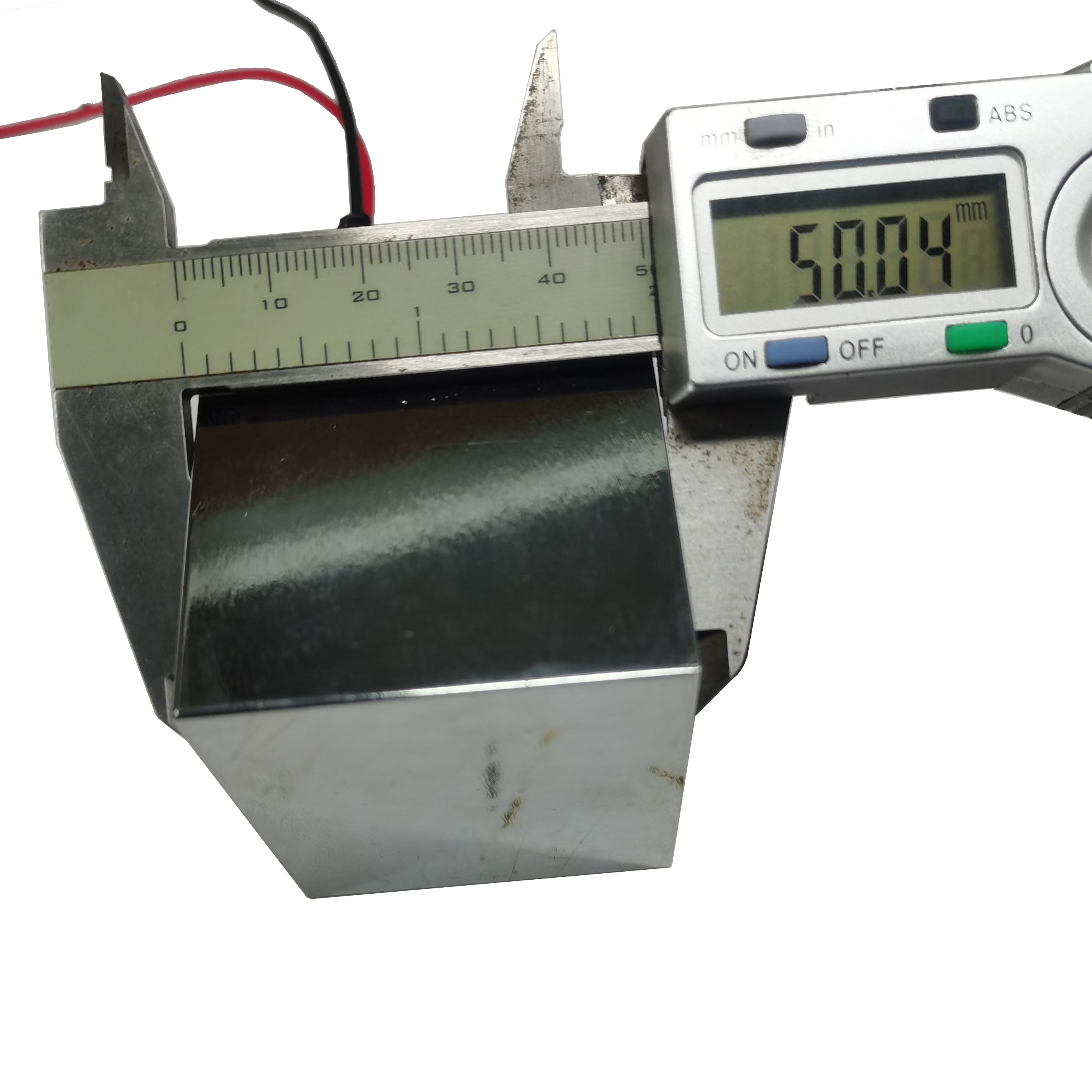

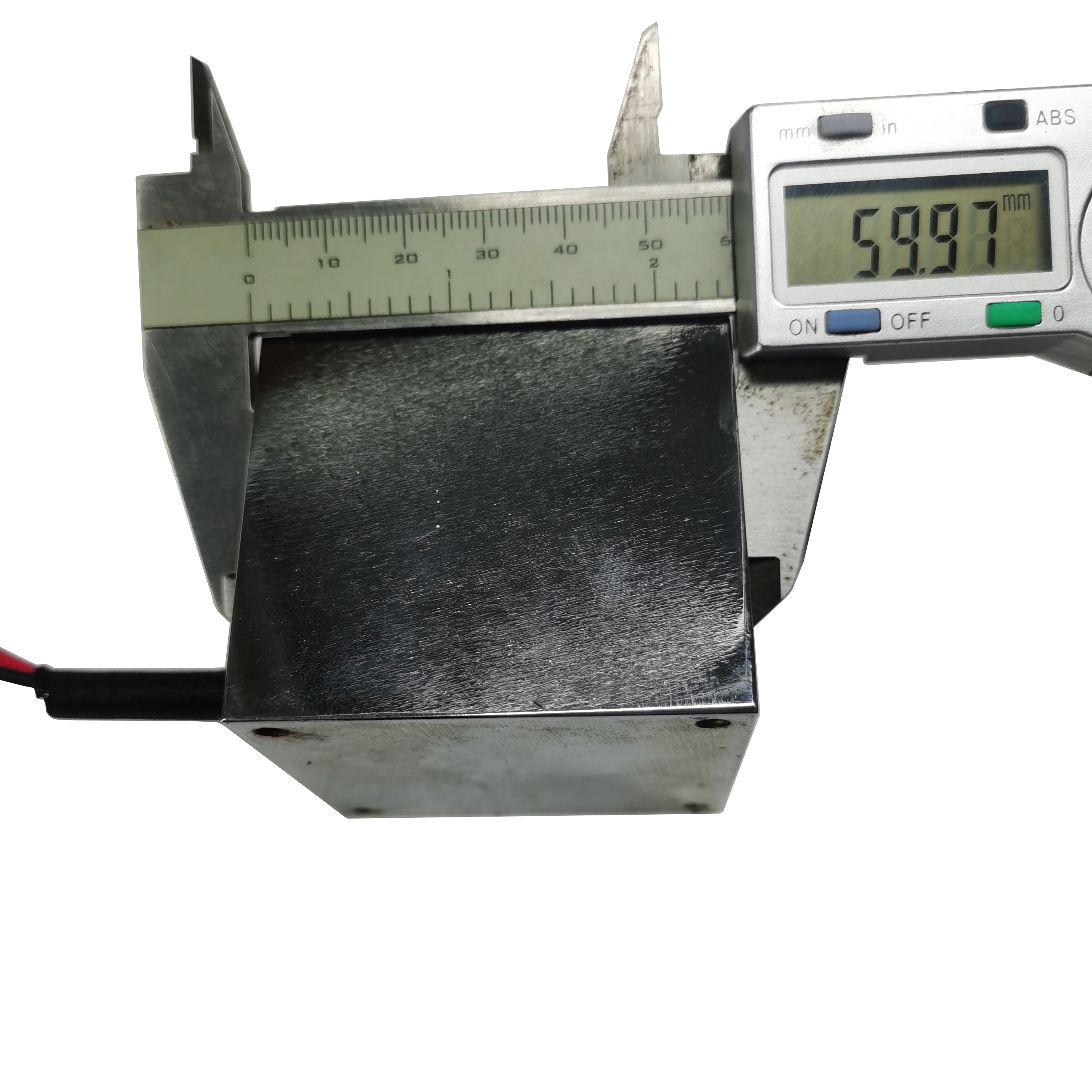

尺寸規格：長60mm*寬50mm*厚度60mm

適用電壓：DC3V~DC220V

行程吸力：0mm >800N

工件特性：被吸物體需是中/低碳鋼；表面需平滑，面積要大于吸盤面。

環境：溫度-20~40度；濕度：5%RH-85%RH

產品介紹：

一：結構及工作原理

Ⅰ 結構組成

DX605050S吸盤電磁鐵由線圈、軛鐵電線等基本零件構成。

605050電磁鐵軛鐵構成磁場傳遞部分；605050線圈、電線等構成磁場激發部分；

Ⅱ 工作原理

漆包線繞在線軸下，當對605050吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分?jǐn)嚯姇r磁場傳遞部分無法產生磁力從耐工件脫離。

二：工作頻率

工作頻率=通電時間/（通電時間+斷電時間）*100%

100%

50%

25%

10%

連續通電

間隔通電

最長通電時間（秒）

∞

200

15

3

功率W（20℃）

20W

40W

80W

200W

備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式：

電阻=電壓*電壓/功率 電流=功率/電壓

溫馨提示：我司在默認狀態下，此類605050吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。

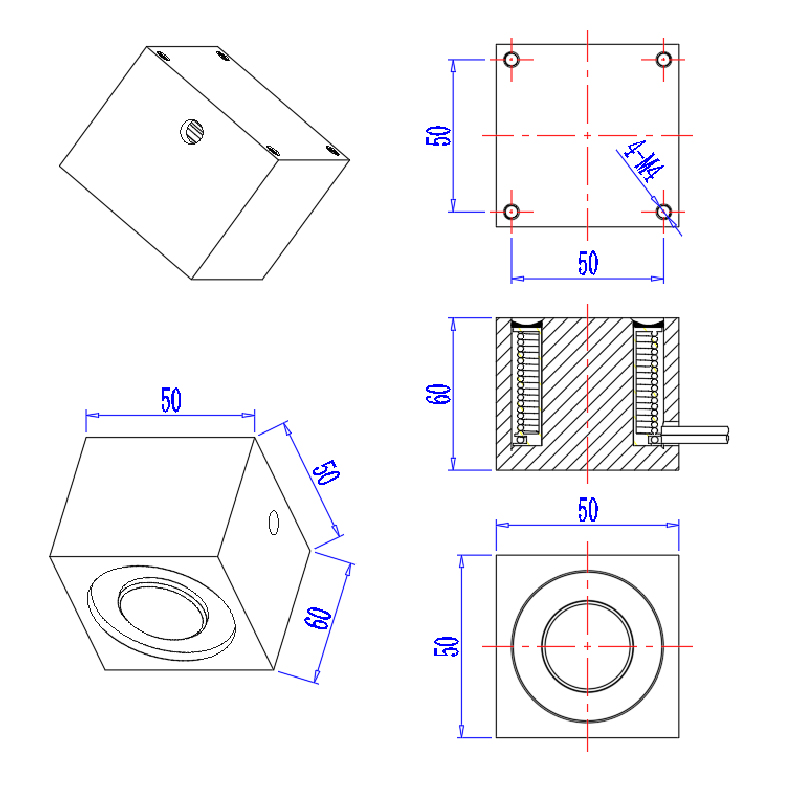

三：外形尺寸
