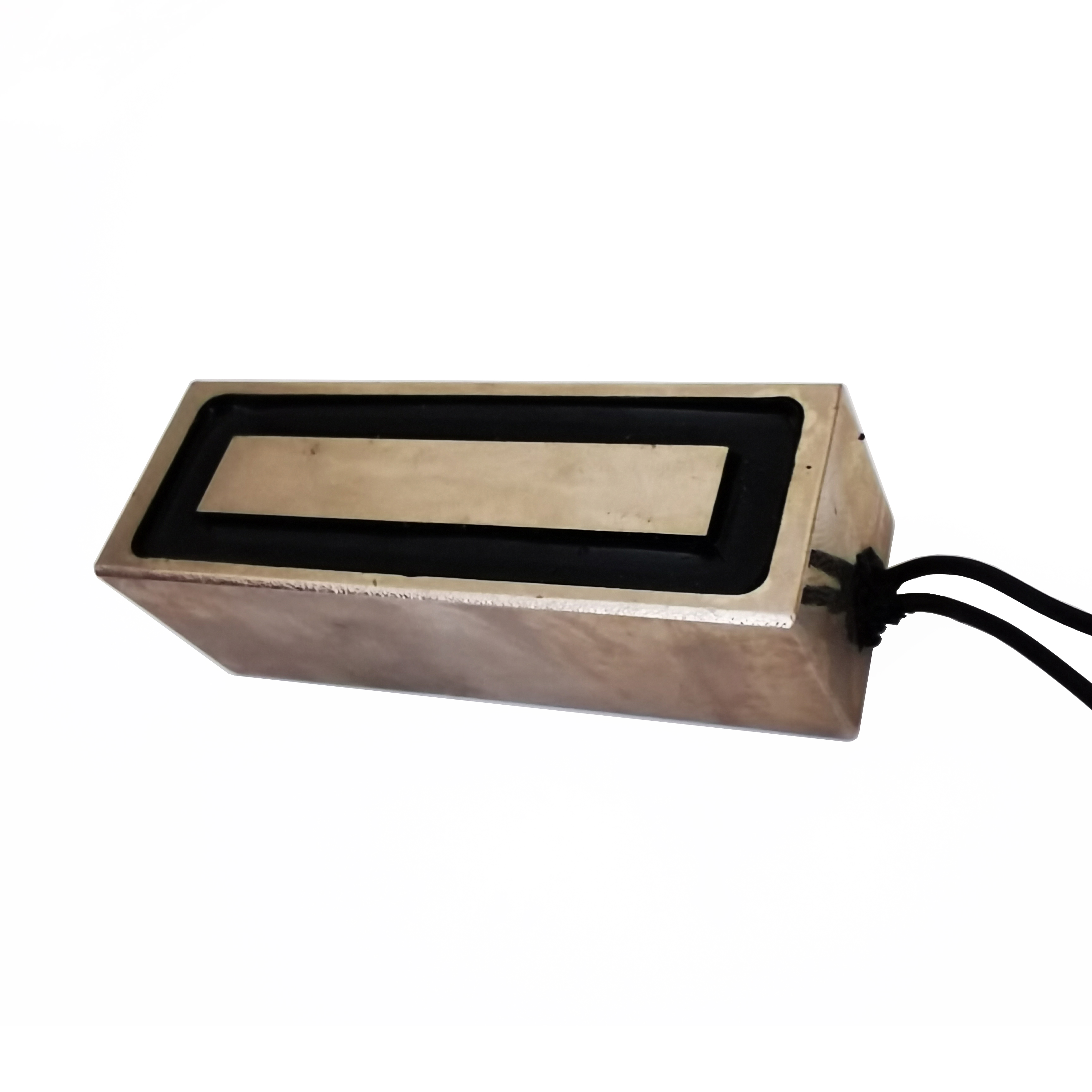

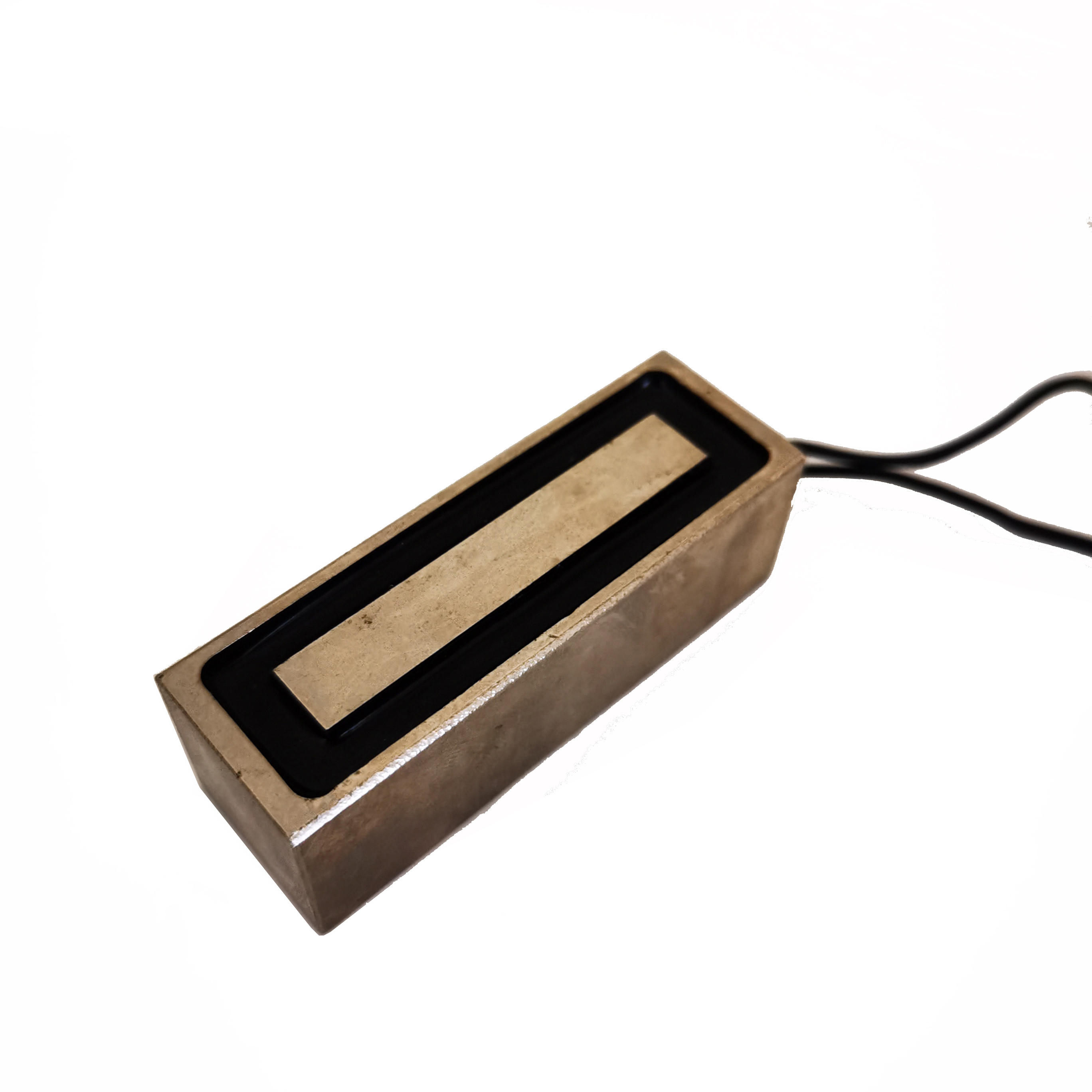

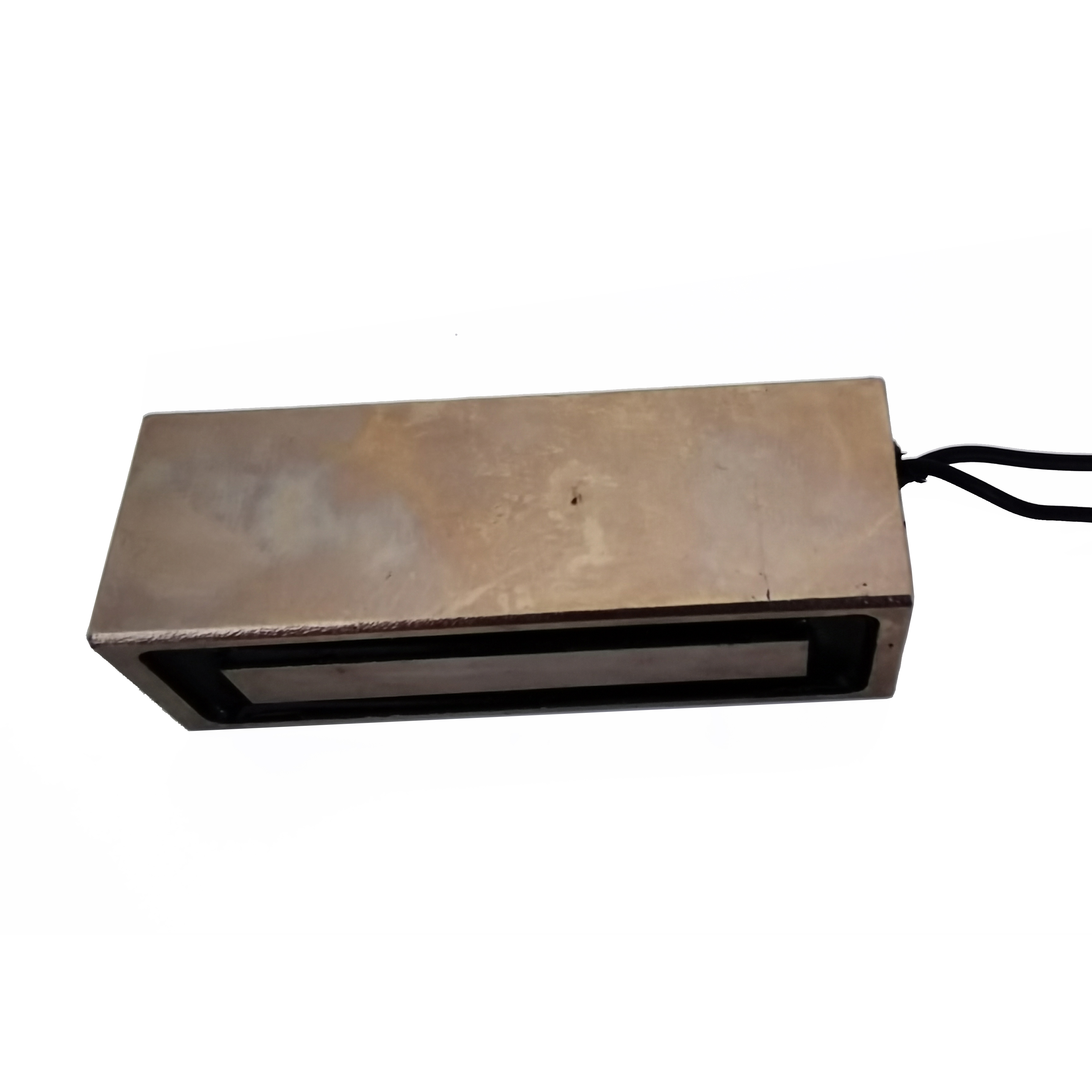

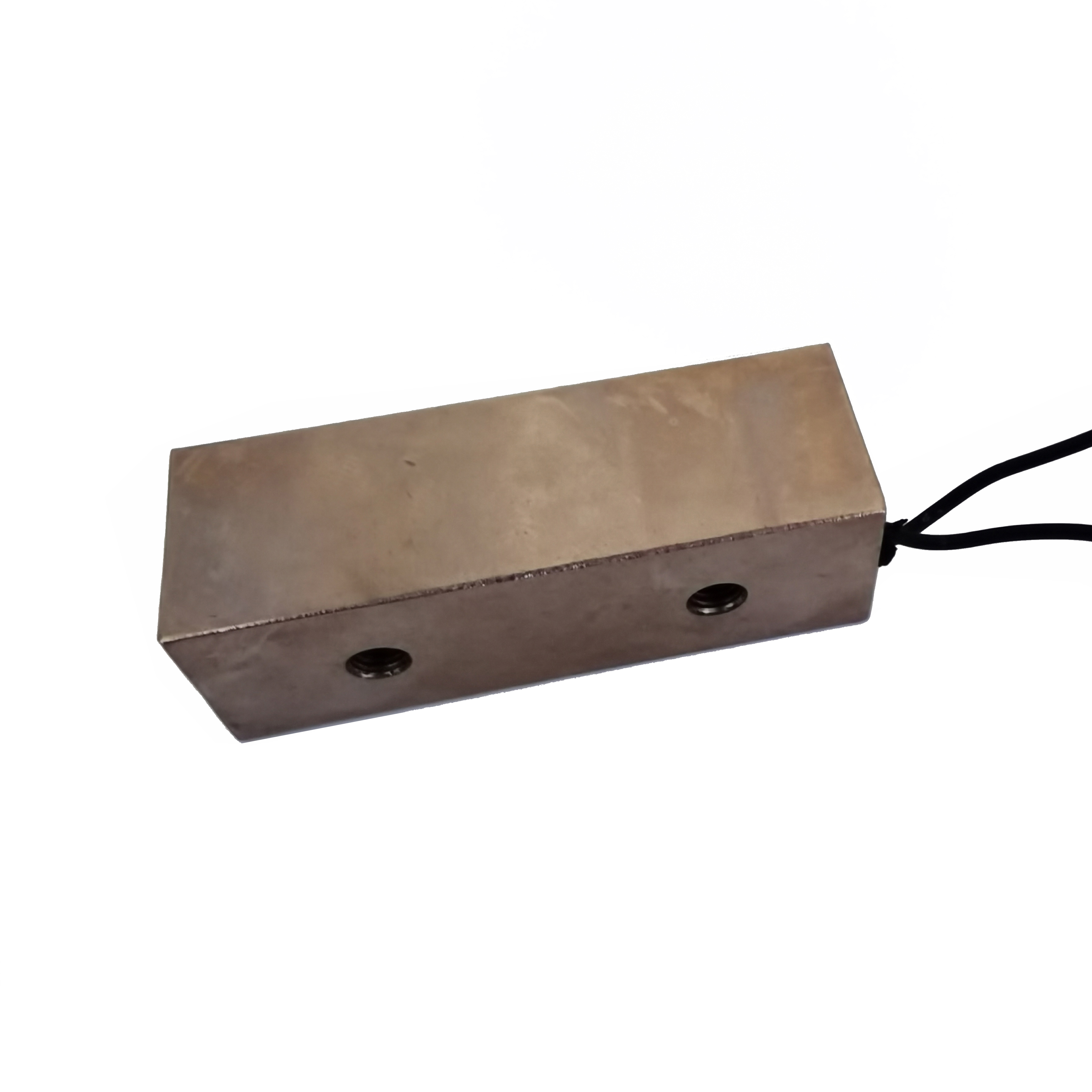

DX602020S方形吸盤電磁鐵
基本參數：
型號名稱：DX602020S方形吸盤電磁鐵
尺寸規格：長60mm*寬20mm*厚度20mm
適用電壓：DC3V~DC60V
行程吸力：0mm >70N
工件特性：被吸物體需是中/低碳鋼；表面需平滑，面積要大于吸盤面。
環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX602020S吸盤電磁鐵由線圈、軛鐵電線等基本零件構成。
602020電磁鐵軛鐵構成磁場傳遞部分；602020線圈、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對602020吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分斷電時磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 15 | 3 |
功率W（20℃） | 6.5W | 13W | 26W | 60W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類602020吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。

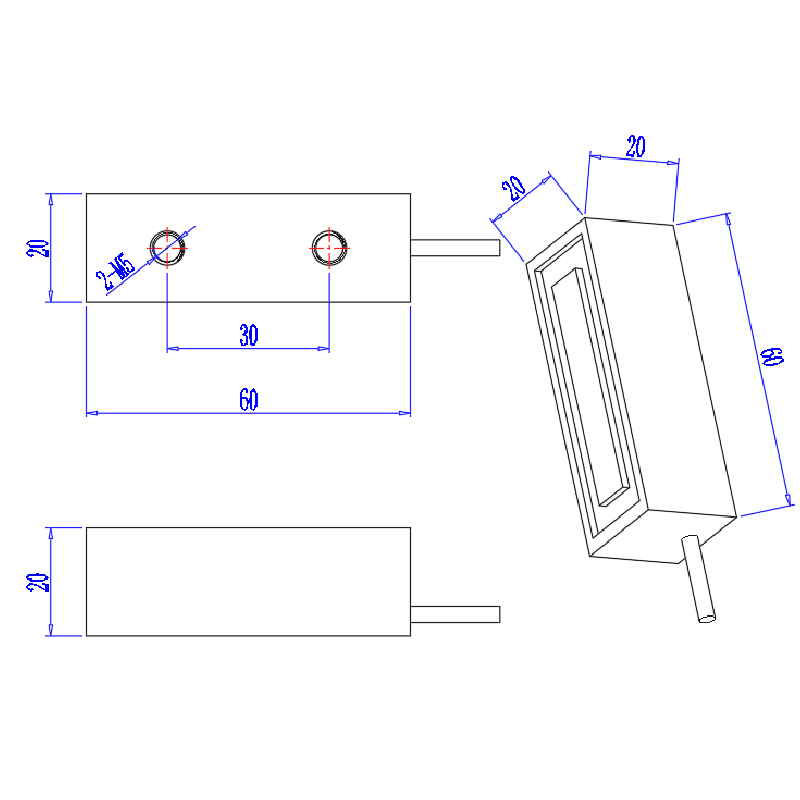

三：外形尺寸
DX602020S方形吸盤電磁鐵
基本參數：
型號名稱：DX602020S方形吸盤電磁鐵
尺寸規格：長60mm*寬20mm*厚度20mm
適用電壓：DC3V~DC60V
行程吸力：0mm >70N
工件特性：被吸物體需是中/低碳鋼；表面需平滑，面積要大于吸盤面。
環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DX602020S吸盤電磁鐵由線圈、軛鐵電線等基本零件構成。
602020電磁鐵軛鐵構成磁場傳遞部分；602020線圈、電線等構成磁場激發部分；
Ⅱ 工作原理
漆包線繞在線軸下，當對602020吸盤電磁鐵加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸起工件，當磁場激發部分斷電時磁場傳遞部分無法產生磁力從耐工件脫離。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 15 | 3 |
功率W（20℃） | 6.5W | 13W | 26W | 60W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
溫馨提示：我司在默認狀態下，此類602020吸盤電磁鐵均采用100%長期通電，也可以做成短時間通電，完全取決于客戶實際使用時的狀態進行選擇。如果長時間通電，那么力量相對會小，短時間通電力量大但溫升高。
三：外形尺寸
