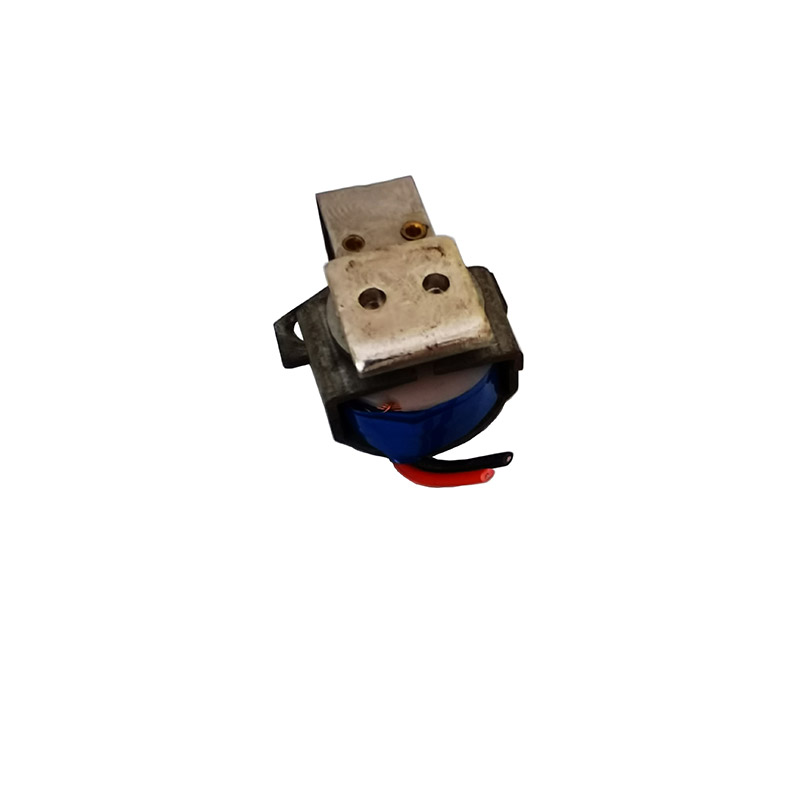

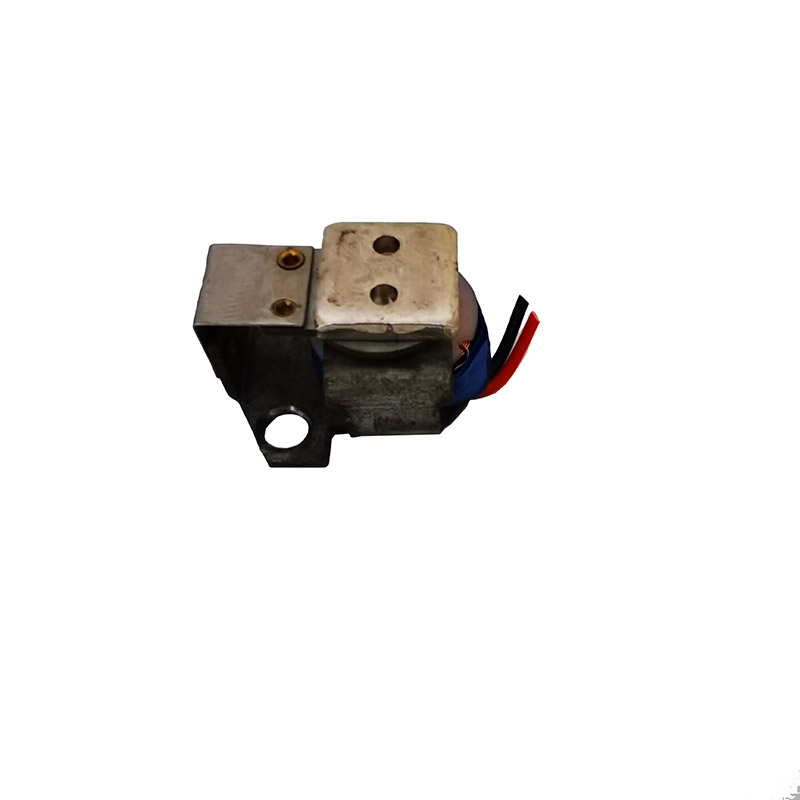

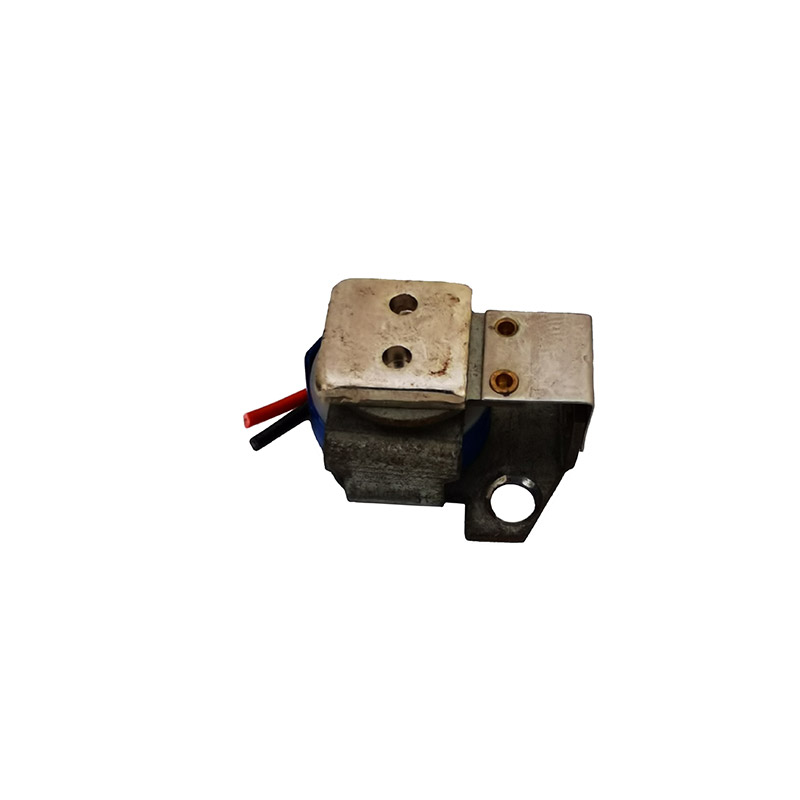

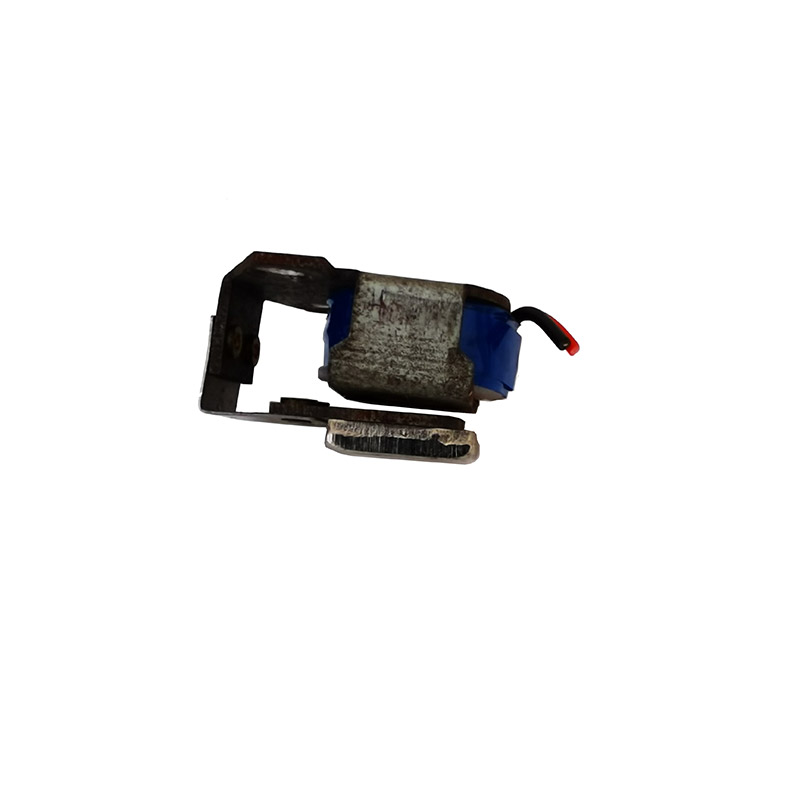

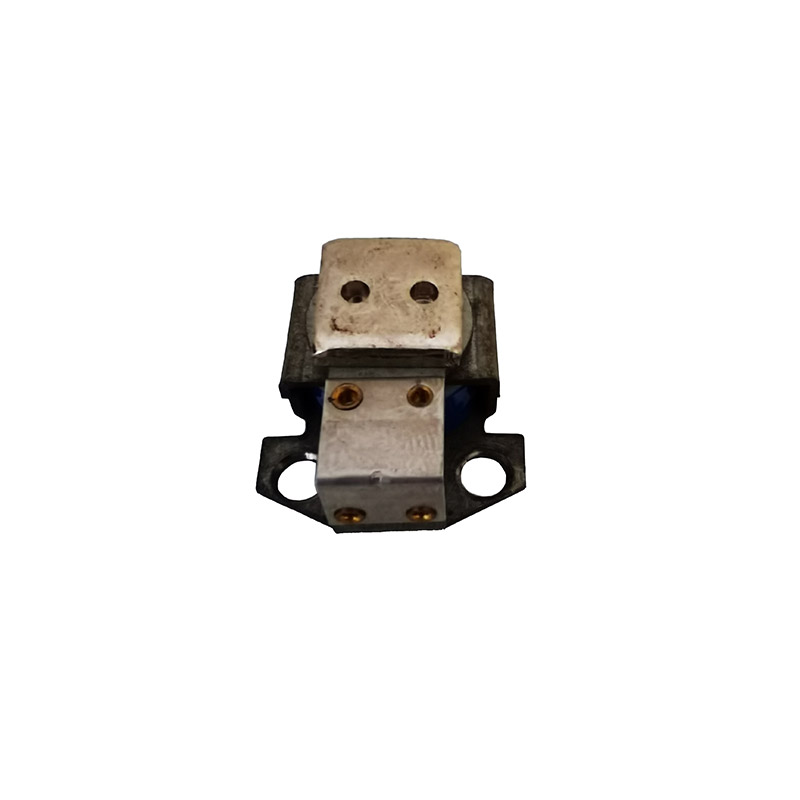

DWP0510拍打式電磁鐵
基本參數：
型號名稱：DWP0510拍打式電磁鐵
尺寸規格：長25.5mm*寬25mm*厚度10mm
適用電壓：DC3V~DC60V
拍合角度：約20度
工作模式：吸合式
環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DWP0510拍打式電磁鐵由線圈、軛鐵、固定鐵芯、彈片、吸合片、電線等基本零件構成。
0510拍打式電磁鐵軛鐵與固定鐵芯構成磁場傳遞部分；0510線圈、電線等構成磁場激發部分；吸合片、彈片構成磁聲作用部分。
Ⅱ 工作原理
當對DWP051加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸合片，吸合片在彈片用下按設計角度擺動吸合，當斷電時磁場傳遞部分無法產生磁力吸合片在彈片作用下復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 20 | 4 |
功率W（20℃） | 2W | 4W | 8W | 20W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：外形尺寸
DWP0510拍打式電磁鐵
基本參數：
型號名稱：DWP0510拍打式電磁鐵
尺寸規格：長25.5mm*寬25mm*厚度10mm
適用電壓：DC3V~DC60V
拍合角度：約20度
工作模式：吸合式
環境：溫度-20~40度；濕度：5%RH-85%RH
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DWP0510拍打式電磁鐵由線圈、軛鐵、固定鐵芯、彈片、吸合片、電線等基本零件構成。
0510拍打式電磁鐵軛鐵與固定鐵芯構成磁場傳遞部分；0510線圈、電線等構成磁場激發部分；吸合片、彈片構成磁聲作用部分。
Ⅱ 工作原理
當對DWP051加電時，磁場激發部分產生磁力，磁化磁場傳遞部分使其吸合面產生磁力從而吸合片，吸合片在彈片用下按設計角度擺動吸合，當斷電時磁場傳遞部分無法產生磁力吸合片在彈片作用下復位。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 200 | 20 | 4 |
功率W（20℃） | 2W | 4W | 8W | 20W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：外形尺寸
