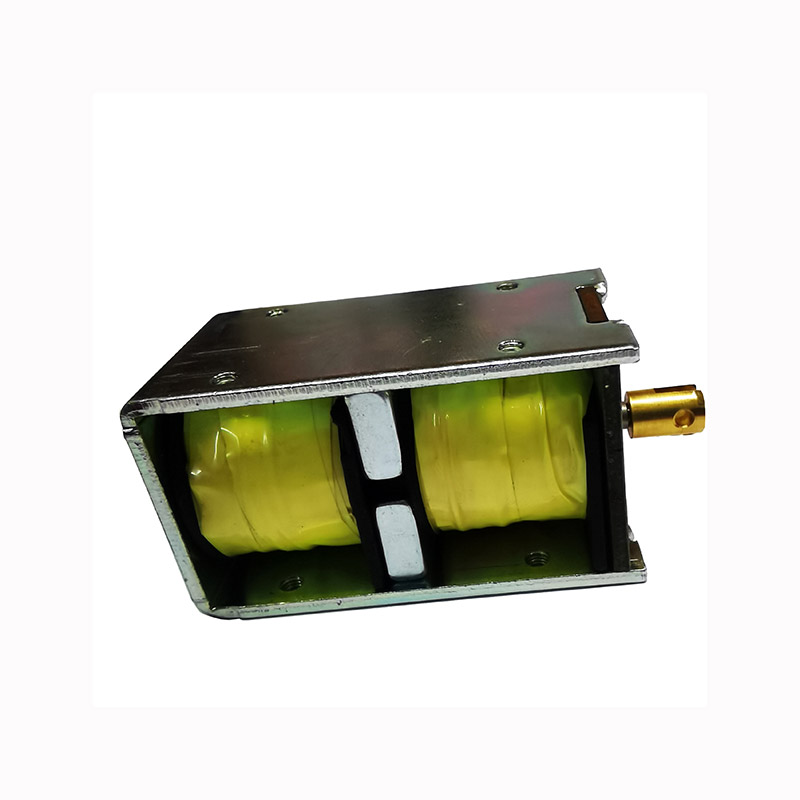

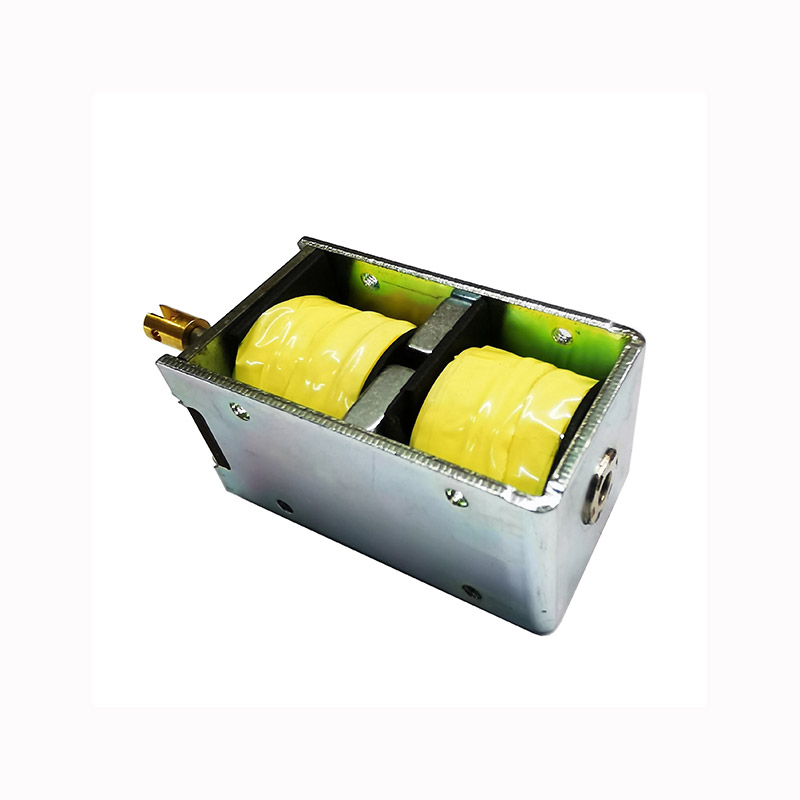

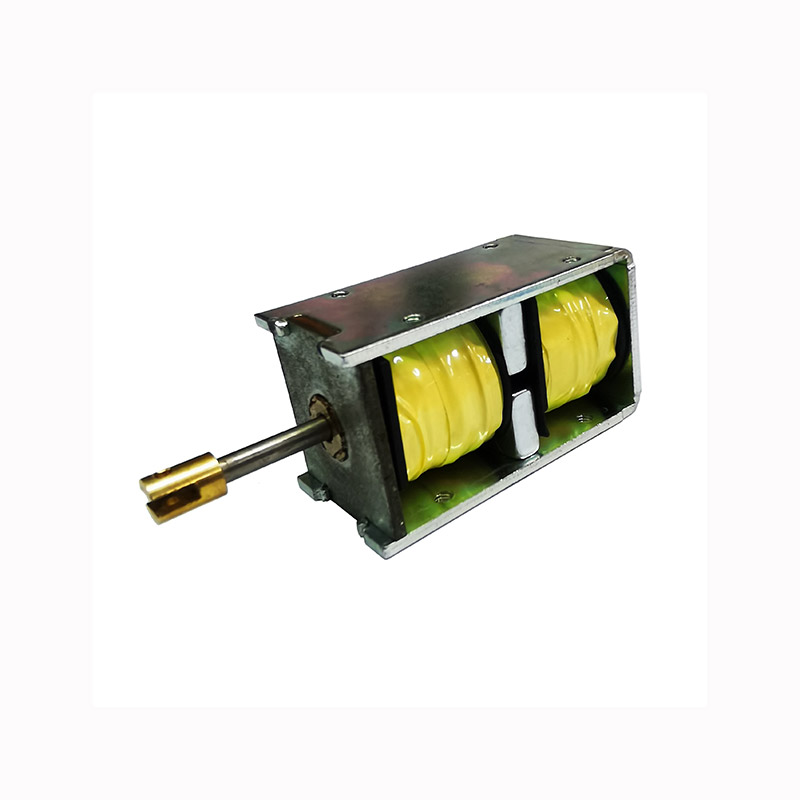

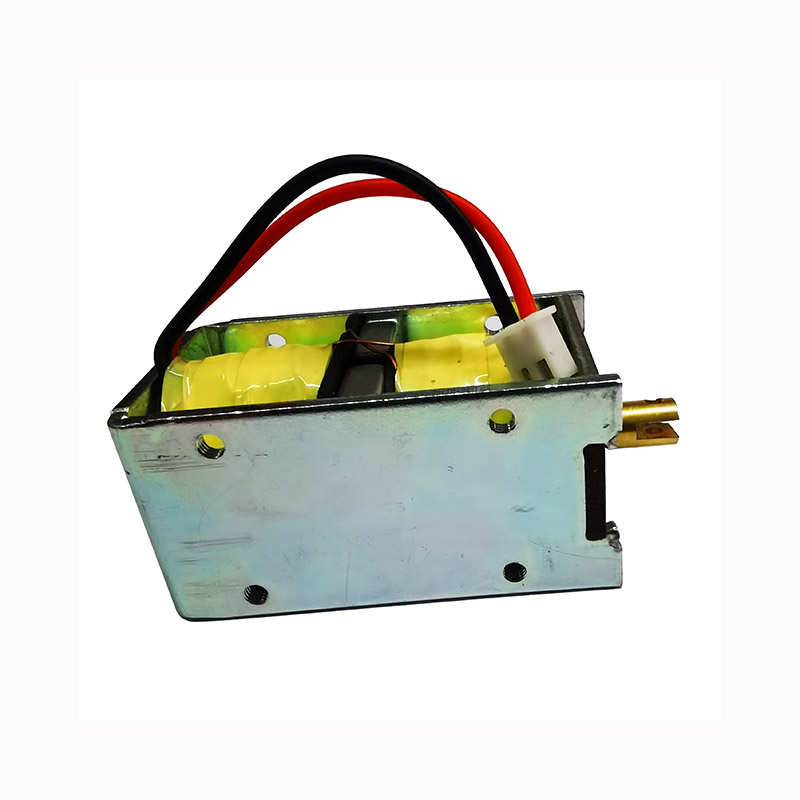

DKD1253雙保持電磁鐵
基本參數：
DKD1253雙保持電磁鐵產品可采用雙/單軸輸出，保持力與行程可定制加工，產品內置磁鐵不通電狀態下保持力度大且自由保持產品任意一端，通過改變電流方向?qū)崿F(xiàn)伸縮功能。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DKD1253雙保持電磁鐵由線軸、軛鐵、上蓋、固定、可動、導桿、擋塊、磁鐵、電線等基本零件構成。
1253軛鐵、上蓋、磁鐵、固定鐵芯組成磁場傳遞部分；1253線軸、漆包線、電線等構成磁場激發部分；1253的可動組件組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態下，1253雙保持電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生的磁場從而吸合動作部分；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消且線圈的磁力大于磁鐵所產生磁力從而實現排斥與吸合的動作。。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 11W | 22W | 44W | 100W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
框架尺寸：高度53mm*長度27mm厚度30mm
電壓范圍：DC6V以上
適合行程：15mm以內
工作樣式：雙向保持推拉式
保持力: 30N(保持力度大小可自定加工)
復位方式：切換電流方向

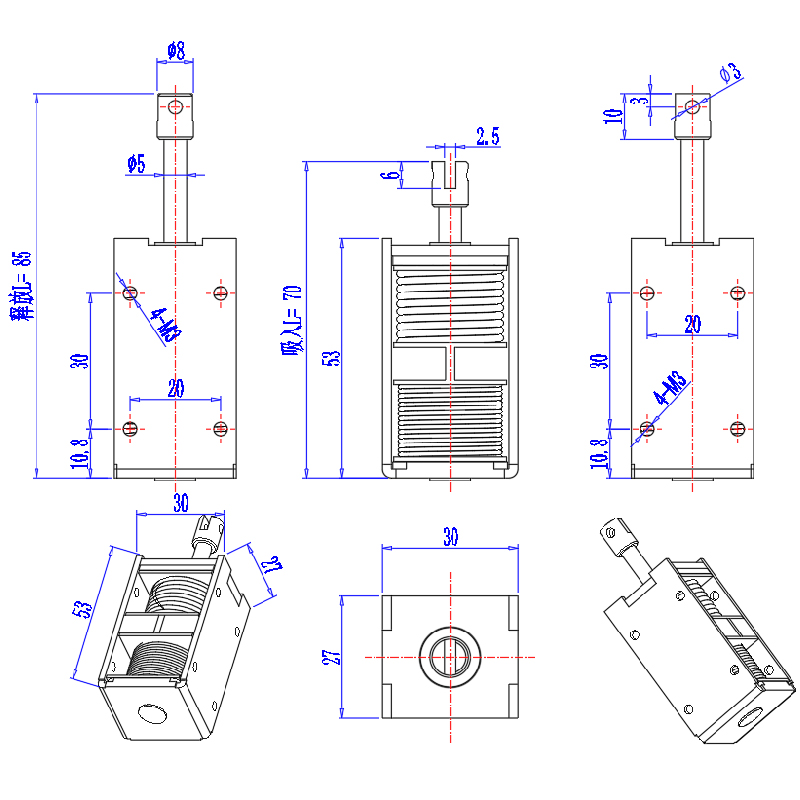

四：外形尺寸
DKD1253雙保持電磁鐵
基本參數：
DKD1253雙保持電磁鐵產品可采用雙/單軸輸出，保持力與行程可定制加工，產品內置磁鐵不通電狀態下保持力度大且自由保持產品任意一端，通過改變電流方向?qū)崿F(xiàn)伸縮功能。
產品介紹：
一：結構及工作原理
Ⅰ 結構組成
DKD1253雙保持電磁鐵由線軸、軛鐵、上蓋、固定、可動、導桿、擋塊、磁鐵、電線等基本零件構成。
1253軛鐵、上蓋、磁鐵、固定鐵芯組成磁場傳遞部分；1253線軸、漆包線、電線等構成磁場激發部分；1253的可動組件組成磁場動作部分。
Ⅱ 工作原理
在斷電狀態下，1253雙保持電磁鐵的軛鐵、固定在磁鐵作用下磁化并導磁，使其表面產生的磁場從而吸合動作部分；當產品通反向電時，磁場激發部分產生磁力，并與磁鐵生產磁力相互抵消且線圈的磁力大于磁鐵所產生磁力從而實現排斥與吸合的動作。。
二：工作頻率
工作頻率=通電時間/（通電時間+斷電時間）*100% | 100% | 50% | 25% | 10% |
連續通電 | 間隔通電 | |||
最長通電時間（秒） | ∞ | 180 | 15 | 3 |
功率W（20℃） | 11W | 22W | 44W | 100W |
備注：不同的工作電壓，采用不同的通電率工作時，功率不變，電阻與電流會有變化。選擇時請注意核算所需要的電流，核算公式： 電阻=電壓*電壓/功率 電流=功率/電壓 | ||||
三：參數介紹
框架尺寸：高度53mm*長度27mm厚度30mm
電壓范圍：DC6V以上
適合行程：15mm以內
工作樣式：雙向保持推拉式
保持力: 30N(保持力度大小可自定加工)
復位方式：切換電流方向
四：外形尺寸
